在有交流电源的地方使用半导体收音机，添置一份简单的整流设备，就可以利用交流电源供电，十分经济方便。这种整流设备有下列几种形式可供选择。
（1）如图1所示，利用一只6H2（6X2П）电子管将双二极并联作整流器，输出电流能达40毫安，可供一台四管以下的半导体收音机使用。电源变压器B可用电铃变压器或其他有6.3伏次级的任何电源变压器。自绕可用心柱截面积不小于16×18毫米铁心（即6P1或6P6P输出变压器铁心），初级用0.12毫米（40号）漆包线绕3300圈，次级用0.35毫米（30号）漆包线绕95圈。

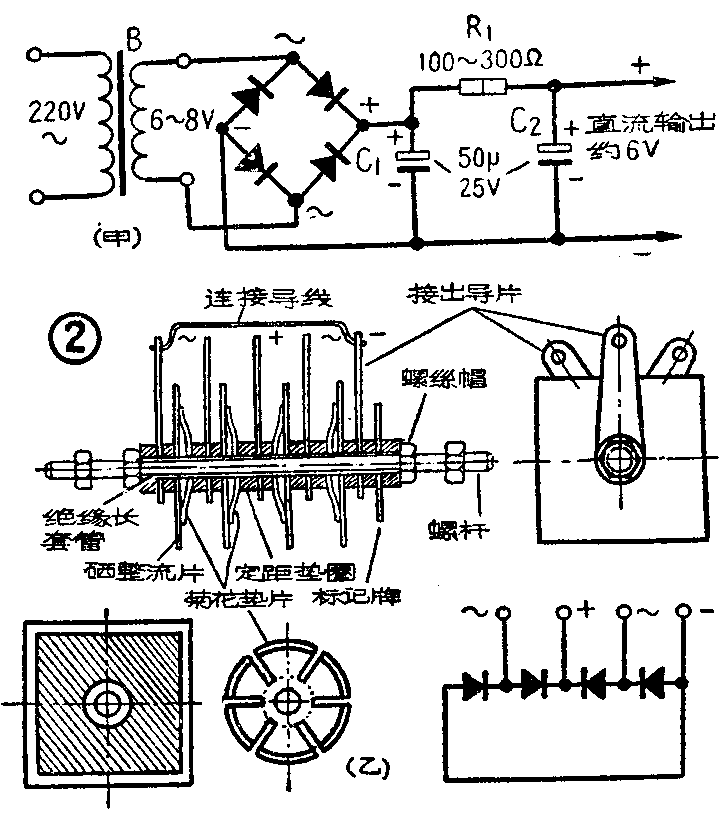

（2）如图2采用由四片硒整流片组成的桥式整流器。供给三、四管机用的，硒片可选规格为23×23毫米的。五管以上的要用32×32毫米的一种。桥式硒整流器的构造和接法见图2乙。标注的“＋”、“－”符号为直流输出的正负极；“～”符号为交流输入极。所用电源变压器同图1。由于这里没有整流管灯丝供电的问题，所以不论什么电源变压器，甚至成品6P1或6P6P用的输出变压器，只要次级能有6～8伏的电压输出，就可以用（如以输出变压器代用，要将原来的对镶铁心拆下，改为一片一片的交错相插）。如果整流后输出的直流电压太高，可以适当变更滤波电阻R\(_{1}\)的阻值。

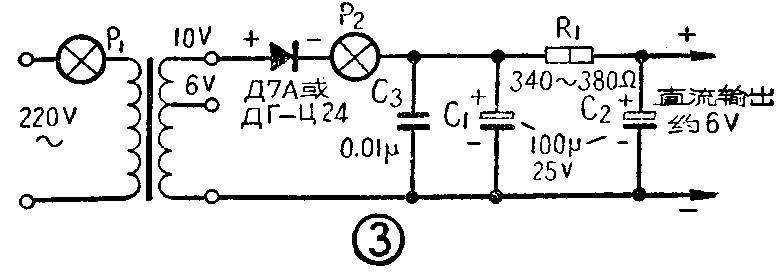

（3）如图3采用一只Д7A或ДГ-Ц24一类的面接触型锗二极管作为半波整流器。电源变压器同图1。虽然采用的是半波整流电路，实验表明，交流声并不很大。面接触到二极管的正向电阻很小，整流压降很小，输出稳定。C\(_{3}\)的作用，可以滤除经整流器窜入高频产生的杂音。P1和P\(_{2}\)为两只6伏0.15安的小电珠，在这里作为保险丝和指示器用，可以防止输出短路或二极管打穿时损坏电源变压器。这套整流器可以和六、七管半导体机配合使用。
以上三种整流方式效果都很好，可以根据各人条件选用。还可以更简便些，将整流器中的滤波元件R\(_{1}\)、C1和C\(_{2}\)省略不用，使用时收音机仍接上旧的干电池，将未经滤波的整流输出端直接和收音机干电池相并联，即整流器的输出正端接到收音机上电源正端，整流输出负端接到收音机上电源负端，接通交流电源，开启收音机即可像用干电池一样地正常收音。这样一方面整流输出未经滤波的脉动直流电会给干电池充电，一方面干电池又放电，所以干电池就起到滤波作用。如果干电池不是太旧了的话，收音时交流嗡声不会是很大的。（唐开元 王建华 张立茗 徐荣标）
