珠江SB3-1型半导体收音机

（刘腾江）珠江SB3－1型收音机是广州曙光无线电仪器厂的产品，它是一种采用高放再生来复低放式电路的简易型半导体三管机，适合在农村、渔区和无交流电源地区，以及城乡旅行收听广播使用。

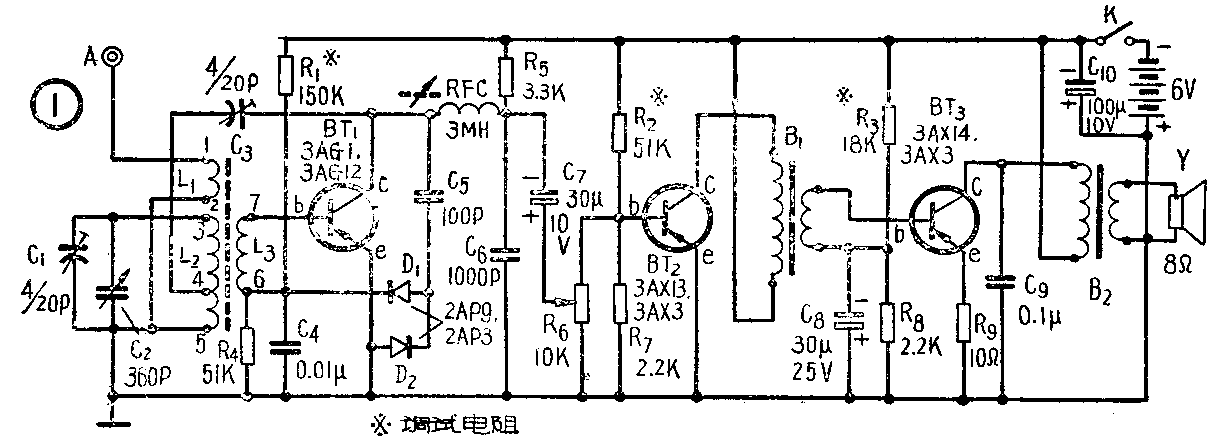

本机电原理图如图1所示。采用高频半导体三极管3AG1（2Z301）或3AG12（Π402）、3AGll（Π401）担任高放兼来复低放；用两只2AP9（1Z1）或两只2AP3（Д1B）半导体二极管作倍压检波；用低频半导体三极管3AX13（2Z171）或3AX3（Π6B）作低频电压放大（部分产品用181）；用低频三极管3AX14（2Z172）或3AX3（Π6B）作低频功率放大（部分产品用182）。

工作时，高频信号从外接天线经L\(_{1}\)耦合或直接由磁性天线感应到L2、C\(_{1}\)、C2组成的调谐回路，再经L\(_{3}\)送到半导体管3AG1的基极进行高频放大。放大后的高频信号，一部分经半可变电容器C3正反馈到L\(_{2}\)调谐回路产生再生，以提高灵敏度和选择性；另一部分经C5送至两个二极管作倍压检波。经过检波后得到的音频信号，经L\(_{3}\)加到3AG1管基极作来复式的音频放大，放大后的音频信号，通过高频扼流圈（RFC）并经C7、R\(_{6}\)输入三极管3AX13的基极进行放大，然后用输入变压器B1耦合至另一三极管3AX14作功率放大，最后经由输出变压器B\(_{2}\)推动扬声器发音。

（1）检波级采用倍压检波电路，可得到较高的检波效率，特别是对弱信号（比如场强在5～10毫伏／米时）的检波能保持一定的灵敏度，且失真较小，这对于在离电台较远的农村中使用来说,采用此电路是适宜的。由于检波管工作在正偏压，检波所得到的信号，除了所需的低频信号以外，还有一部分直流分量（在R\(_{4}\)上的电压降）同时反馈至3AG1的基极与发射极间，它所形成的电流与三极管原偏流方向相反，抵消一部分基极偏流，使集电极电流Ic相应降低，增益相应减小，而检波后的直流电流大小是正比于外来信号的载波电压的，因此能起自动增益控制的作用。

（2）输出级加入了串联反馈电路。主要是用来提高收音机的热稳定性、减小非线性失真和保证半导体管3AX14的工作安全。此电路实际上只在发射极串接了一个电阻R\(_{9}\)（10Ω），它和偏流电阻R8（2.2KΩ）等组成一个热稳定回路，回路内的电流与基极偏流方向相反，从而起温度补偿作用（参看上期半导体知识栏）。此外，由于在电阻R\(_{9}\)的两端没有加接交流旁路电容器，在R9上还产生了交流负反馈，这可以减小非线性失真和抑制整机噪声。

1．频率范围：不狭于535～1605千赫。

2．灵敏度：不低于7毫伏／米。

3．选择性：在1000千赫偏调±10千赫时大于-12分贝。

4．电压频率特性：350～3000赫内不均匀度小于6分贝。

5．整机电压谐波失真：在标称功率（15毫瓦）时小于10％。

6. 最大输出功率：60～70毫瓦。

7. 电源电压：6伏，下降到4.5伏时仍能工作。

8．电源消耗：20～22毫安。

（1）本机的外壳是用酚基塑料（电木粉）压制，配上晒彩色的横度盘和金属装饰件，外形美观大方。

（2）调谐方式是采用拉线传动走针指示方式，刻度指示清楚，旋动灵活，选台稳定。

（3）为适应生产和方便维修，采用普通电子管收音机用的大元件，而在整机体积（220×145×75毫米）和重量（净重的1.6公斤）方面又保持了便携式的特点。

（4）元件全部安装在一块208×128毫米的胶纸板冲制成的绝缘基板上，排列整齐，且用仿印刷电路来走线焊接，可靠美观。

1.半导体管：本机对半导体管的要求，高频管（3AG1或3AG12），其β值应不低于30，低频管（181、182或3AX3）的β值应不低于24，并注意配搭，则灵敏度可以达到上列指标。

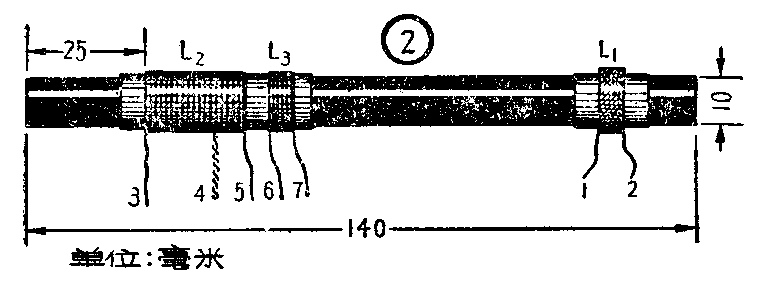

2.磁性天线：采用Man4φl0×140毫米的磁棒。L\(_{1}\)为5毫米宽的蜂房式线圈，用0.1单丝漆包线绕30圈，L2、L\(_{3}\)均用7×0.07毫米丝漆包线绕制，其中L2是单层密绕50圈，在47圈处抽头，L\(_{3}\)与L2相距3毫米，单层密绕5圈。线圈出头接向及在磁棒上位置见图2所示。

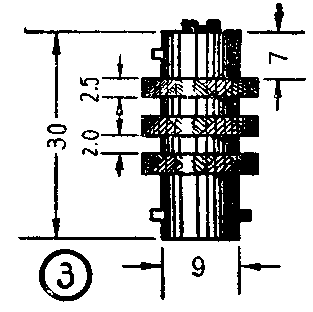

3.高频扼流圈：电感量2～3毫亨，在直径φ9毫米的塑料线圈管上绕成三节蜂房式，每节宽度2.5毫米，间距2毫米，每节180圈，并用M\(_{1}\)螺纹磁心（螺径6毫米，螺距1毫米，长12毫米）调节，见图3。

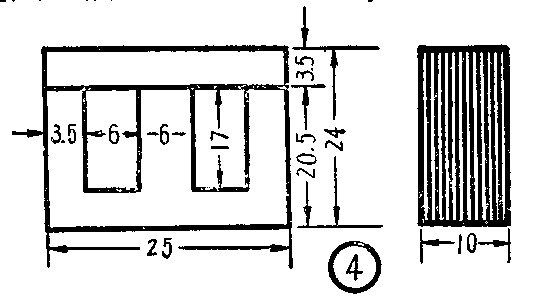

4.输入变压器:采用EI形硅钢片铁心（片厚0.35毫米），中心舌宽6毫米，迭厚10毫米，详见图4。线圈骨架是由六块0.6毫米厚的胶纸板冲制成的骨架板拼凑成，结构牢固，能耐高温，适合各种浸渍。线圈的初、次级均用0.11毫米的高强度漆包线平乱绕，圈数见图5所注。在骨架上垫绝缘漆绸二层后先绕次级，级间垫绝缘漆绸二层，然后绕初级，最外包绝缘漆绸二层。在20℃时，初级直流电阻不大于310Ω，次级不大于32Ω。初级电感量不小于4亨。

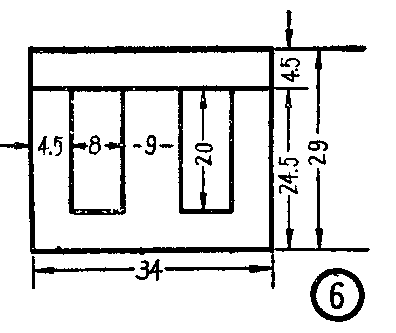

5.输出变压器和扬声器：输出变压器电路图见图6。采用EI形硅钢片铁心，中心舌宽9毫米，迭厚10毫米，详见图6。线圈骨架使用0.8毫米胶纸板，骨架结构和线圈绕法与输入变压器相同。绕制圈数见图7所注。20℃时，初级圈直流电阻不大于10Ω，次级不大于0.5Ω。初级圈电感不小于0.2亨。配合飞乐牌YDO．5—401—Bi四吋8欧扬声器。

1．本机各级半导体管的工作状态分别由R\(_{1}\)、R2、R\(_{3}\)偏流电阻进行调整，各管集电极电流调整范围为：

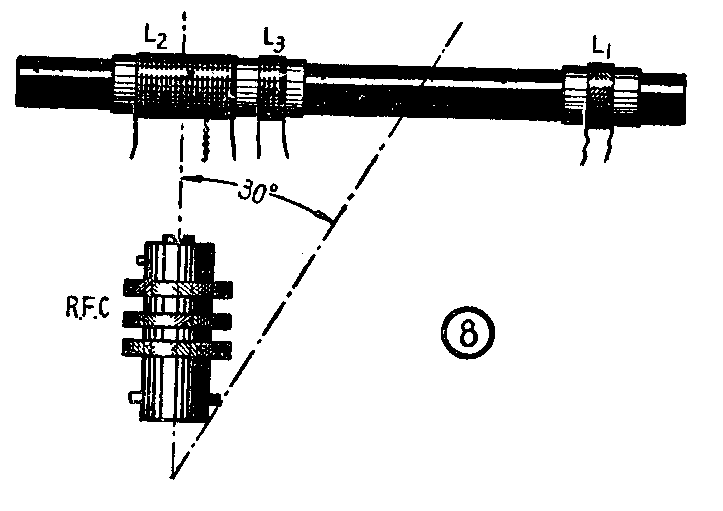

2.高频扼流圈的位置调整：高频扼流圈与输入回路的磁性天线调谐线圈基本上是保持垂直（90°角）放置，但在校试收音机时，还可以调整高频扼流圈放置角度，以取得合适的低端灵敏度，使收音机的高、低端灵敏度均衡，见图8示意。

3．对再生电容器C\(_{3}\)（圆片微调瓷介电容器）的调整：本机在出厂时，按当时环境温度，兼顾到灵敏度、选择性、频率响应和失真度等几个电气指标调整在最佳位置，但用户在不同地区使用过程中，也可根据当时收音灵敏度情况加以调整。当接收时带有啸叫声，即说明是再生过强了，可用螺丝刀将电容器C3的动片慢慢旋动，直至啸叫声停止；若收音机在同一地点收听同一电台，音量比原来变小时，而电池电压是在5.6伏以上的话，可将再生电容器动片向音量增强方向慢慢旋动，直到声音最大而又没有啸叫出现为止。
