最近我装了一架半导体单管机，它的电路简单，用的零件少，可用舌簧摄声器放音，效果令人满意，这里介绍给农村的初级无线电爱好者试装参考。

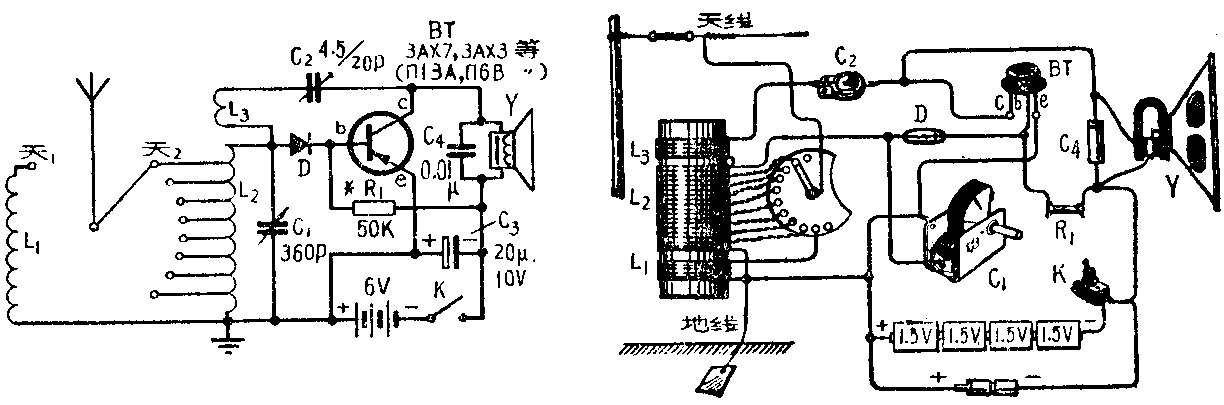

收音机的工作原理是这样的：天线收下来的信号，经过L\(_{2}\)C1调谐回路的选择，选出需要的电台信号，从C\(_{1}\)两端取出，加到半导体二极管D和半导体三极管BT的输人端（b、e两点），于是经过D检波后得到的低频信号被低频放大管BT放大，放大后从C极取出，加到扬声器Y上放出声音。
检波后还存在一些高频电流，也受到BT的放大，从C取比经过再生电容器运进L\(_{3}\)，又回到输入调谐 回路L2C\(_{1}\)中，从而起再生作用，提高灵敏度和选择性。
由于采用大线圈和将检波后的低频信号直接交连给半导体低频三极管进行放大，所以收音机的灵敏度比较高，另外在输入调谐回路中还采用抽头式线圈和有再生的电路，对提高本机的灵敏度和选择电台的能力都很有利。
电容C\(_{2}\)是微调瓷介电容器，最小电容量是4.5微微法，最大是20微微法。电阻R1叫偏流电阻，它的作用是使半导体三极管工作效果最好（参看本期半导体知识栏），它的数值要根据具体使用的三极管未选配，选择时以得到声音最大为准。半导体三极管BT在本机中是采用3AX7（旧型号Пl3A），但3AX3（П6B）等低频管都可以用。二极管D的型号不拘。
在扬声器的两端并联了一个0.01微法的电容器C\(_{4}\)，以旁路高频信号，使声百好听些。在电池两端还并连了一个小型电解电容器C3，其目的是避免电源的电压降低时收音机产生叫啸声。如呆扬声器改用永磁或恒磁电动式的，就需要添加一个输出变压器，可以购买售品或参考本期有关文章自行绕制，这时声音可好听些。
线圈绕在直俚45毫米的蜡纸圆筒上，用30号线单层密绕：L\(_{1}\)共绕40圈；距L13毫米绕72圈为L\(_{2}\)，每绕8圈抽一个头；距L2的3毫米处再绕25圈为L\(_{3}\)。绕完后浸蜡处理，以加强防潮性能。
本机的内部结构可以自行设计。外壳可利用旧收音机木壳或自制。这架收音机可以用舌簧扬声器放出四川台广播；晚上用耳机可以收听到中央、河北、陕西、云南、宁夏等地人民电台的播音，都能分隔清楚。如遇混台现象，可以把天线改接到天1位置。（王继承）
