延长干电池使用寿命的经验

随着半导体收音机的发展，干电池的使用也更为广泛了。因此如何合理使用于电池，使它的使用寿命延长，是许多人关心的问题。

干电池忌冷、忌热、怕受潮湿，这是保管上应当注意的。使用上最好是随用随买，因为电池即使不用，由于内部放电，也有漏电电流消耗，长期放置，等于浪费。据了解，在一般正常的保管条件下，出厂半年后的电池，其总容量将因漏电而下降百分之五至百分之十，出厂后存放一年的，容量将下降百分之十至百分之三十。一般新出厂的电池，空载电压应大于额定电压百分之二到百分之十。

此外，干电池的使用，只适于小电流放电和断续放电。所以在条件允许时，最好选用容量较大的大号电池或采用并联供电。如果以二、三组电池轮换替续使用，可以使每组电池的放电安时数大大延长。

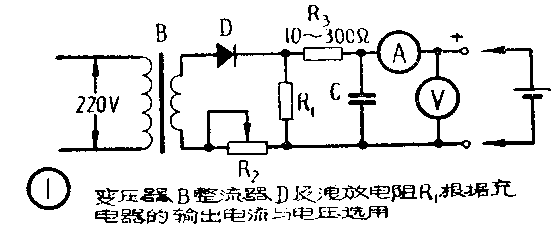

为了进一步挖掘电池的潜力，在有交流电源的地方，可以采用充电的方法，使干电池达到更充分的利用。图1是一个简单的充电器电路图，用硒片作整流器。对于干电池充电的方法，一般以用脉冲直流电流充电，效果较好。但是实验表明，在这种充电器里，完全不用滤波元件还是不妥当的，原因是这种半导体整流器件的反向电阻不很大，一般仅为正向电阻的几十到几百倍，而反向电压则为电源反向电压与被充电电池电压之和，一般是较高的，因此尚有一定数值的反向电流存在，使充电电流并非单向脉冲电流，形成为正半周充电、负半周放电的状况，影响充电效果。据我们试验，在充电器的输出端要接上一个电容器（图1中的C），其容量根据充电器的电流而定，一般用2～8微法即可，不可过大。图1中R\(_{2}\)是用以调节充电电流的。充电时要注意两个方面。一是必须以小电流进行充电。曾以多种型号电池做过实验。以一号手电筒电池为例，取未充电前短路电流皆为0.4安的旧电池三只，分别以0.05安、0.2安和1安的电流进行定电流充电8小时、2小时和0.4小时（都充电0.4安时），然后以0.1安的电流放电。结果以1安电流充电的电池一小时后电压首先降到0.9伏。以0.2安充电的电池在三小时后电压降到0.9伏。而以0.05安充电的电池，经四小时后近五小时电压才降到0.9伏。可见在充电总能量相等的情况下，充电电流越小，其效果越好。各种电池的适当的充电电流，根据经验，约如附表所列。图1中调节充电电流用的R2应选用大功率的线绕电位器或用滑动变阻器。如同时需充几组电池，最好使用并联法，并随时注意勿使电池发热。当电池电压上升到额定电压的105％以上时，即可认为电已充足。

另一方面要注意的是，充电应当随用随充，效果最好。根据十数组小型乙电池的试验统计，一般不经充电的电池，只能维持放电0.07安时，最多为0.09～0.1安时。用后经过充电复活，每组充电2～3回，放电可达0.15安时左右。如果随用随充，放电可达0.2安时以上，最多达到0.35安时。可见这样合理的使用，是能大大延长干电池寿命的。

电池经过多次使用后，充电效果递减。据分析，这是由于电池内部电解质干涸所致。补救的方法，可以在电池外面凿孔，适当补充注入电解波。电解波是以三分之二的氯化铵和三分之一的氯化锌饱和溶解于蒸馏水中而成。如果没有这些东西，以食盐溶于雨水中也可代用。凿孔的位置如图2，凿孔时不可使用金属器械，孔要多开几个，用滴管耐心地将电解液一点点的注入。注满后可用松香或石蜡等物封孔，再行充电。

对于干电池的使用，还有用火烤可以使它复活的说法。这样做有一定的作用，但很难根本解决问题。因为耗电将尽的电池，一般极化现象都很严重。用火烤时可使正极周围因极化所产生的气体从去极剂（二氧化锰）中逸出，暂时消除了极化现象，所以能够恢复电池的使用。但不久以后，它又会很快地极化。而且火烤会加速电解液挥发，更加缩短电池的寿命。不过在注电解液后，先用微火将电池稍烤一下，然后再进行充电，据试验效果却是很好的。

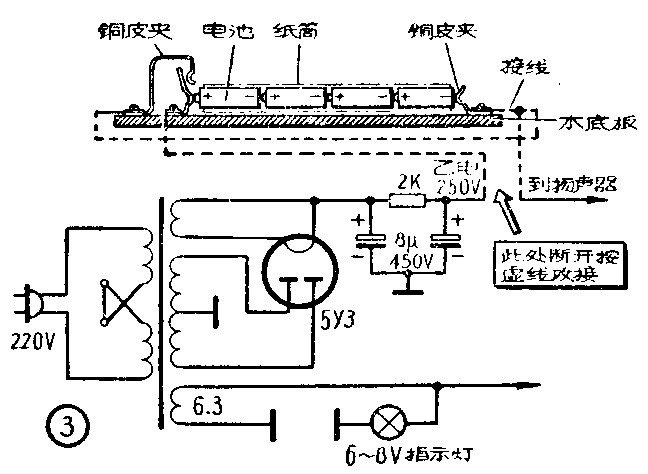

一般有交流五灯收音机的爱好者们，可以利用这样一个很简便的充电方法。如图3所示，将五灯机的电源整流输出部分断开，如图用木板或小木匣装上弹性铜皮夹子，把待充电的干电池装进去接到电路里，在开用五灯机收听节目时，就利用它附带进行充电了。经实验用两组小干电池，每组为五号电池四节（6伏），轮流充电，在四管半导体收音机上使用达四个月以上，仍可继续使用。充电时要注意以下几点：（1）先关闭五灯机的电源，将被充电池按正负极性，正确地串接在弹性铜皮夹上，然后开启收音机电源充电。一般约充电一至一小时半，即可恢复使用。（2）在充电到达充足的时间后，即关闭电源将电池取下，这时可用小电珠检查它的亮度。在不充电时应将电池从铜夹上取下，以免漏电消耗。（3）如果电池的锌皮已经腐蚀破损，说明电池的有效物质已经耗尽，就不宜再充电了。(吴士圻 洪翔)
