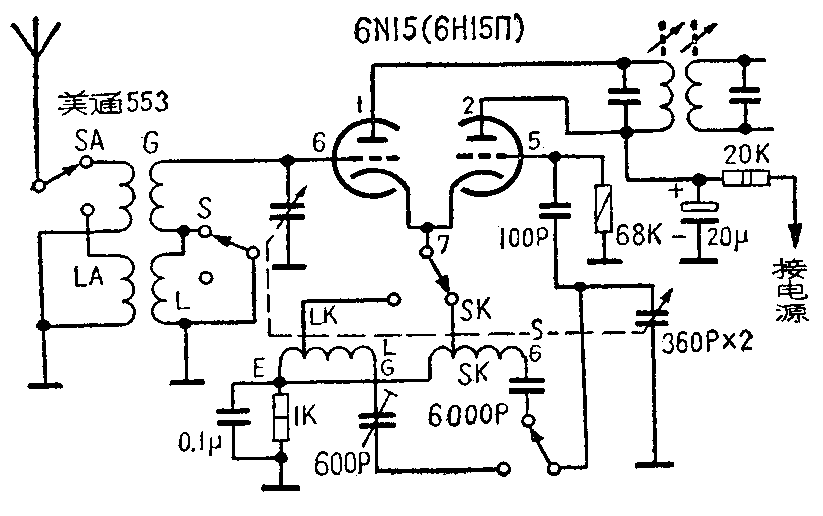

6N15(6H15П)是共阴极高频双三极管,在变通使用时,也可以用作变频管,代替6A2用在一般广播收音机里。例如本刊本年第8期“六灯超外差式收音机实验”一文的电路, 如按本文附图的接法,将一只6N15用在该电路的混频级里,就可以省去原电路的两只6J3(6Ж3П)高频五极管。经过实验,线圈采用美通553式线圈,收音效果还不错,在选择性和灵敏度方面,比起用6A2来并无逊色。(邵爽)

图1
图1 🔍原图 (823×516)
