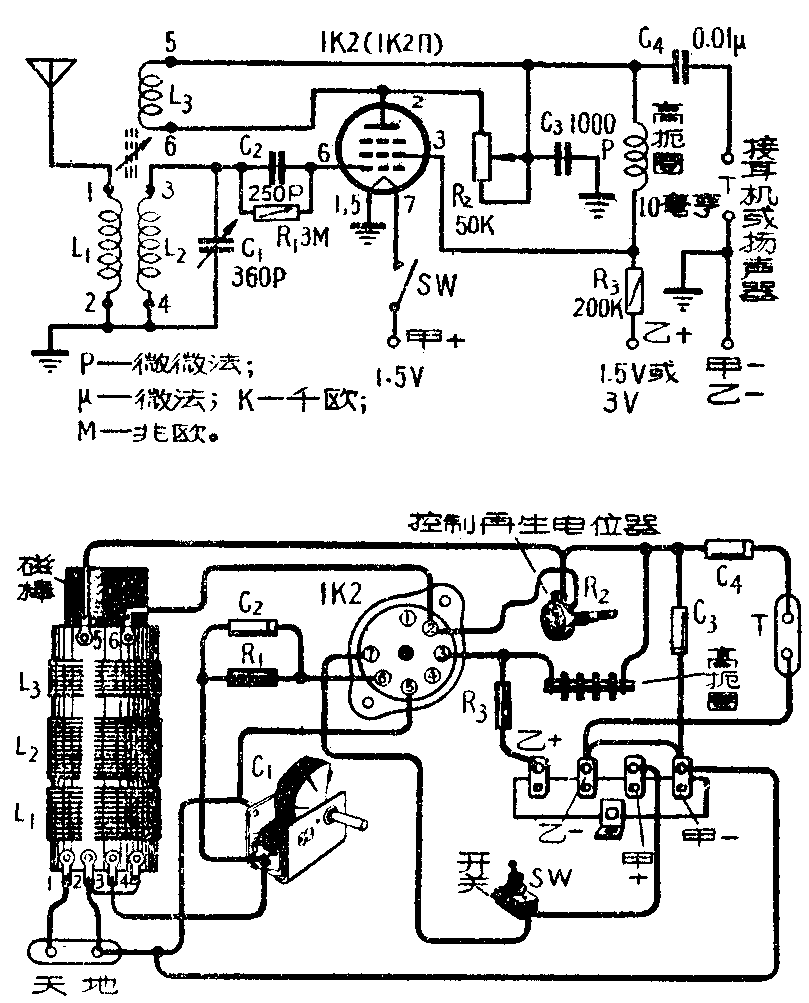

这部单管机线路如图所示。它的特点：（1）用电少，只需要乙电1.5～3伏，甲电1.5伏，就可以满意地收听。离电台近的地方，用1.5伏，耳机收听，就很满意了，用3伏就可以放扬声器。（2）灵敏度和选择性都很高，能收听国内很多电台。（3）由于采用了磁性天线，对天线的要求也不高，在离电台近的地方，只需用一、二米长的拖线搭在窗外就可收听了。（4）构造简单，零件容易购买，易于制作。（5）造价低，耗电少，使用经济。
在制作时注意以下几点：
1．线圈L\(_{1}\)、L2、L\(_{3}\)采用336号或其它型号的三回路再生式线圈。另用70～10O毫米的铁淦氧磁性瓷棒一根，将线圈水平装在底板上，将磁棒插入线圈内。在试收时，抽动磁性棒到灵敏度和选择性都好时为止，在这个位置固定好磁棒。
2．电子管采用1K2（旧型号1K2П）电子管。高频扼流圈如不易买到，可用一只3000Ω左右的输出变压器初级绕组来代替。
3．如用杨声器，要用功率较小的舌簧式扬声器。
4．在制作时，尽量将体积缩小，以便于携带。电池用簧片夹住，不要把接线焊在电池上，因焊在上面要减低电池的寿命。
5．灯丝1，5脚任接其中一脚就行，另一脚空着。（郑波）
