无线电小组在试验各种收音机时，经常要用到不同电压的甲、乙电源装置。这里介绍一种电压可连续调节的简易甲、乙电源装置制作方法。
电源变压器可用普通五或六灯收音机用的。S\(_{1}\)和S2是双刀双掷开关。R\(_{2}\)、R3是线绕电位器，需要能承受较大功率。为了避免降压过大，滤波扼流圈L\(_{φ}\)不能用电阻代替，它的自制法是用15×15毫米（或更大截面积）的输出变压器铁心，以φ0.47毫米漆包线在线圈架上绕满为止。如果要求整流高压比较平滑，Rφ也最好换成售品滤波扼流圈，也可用6P1输出变压器改绕，把它的初级保留，次级空着不用或换成与初级一样的线绕满线架。

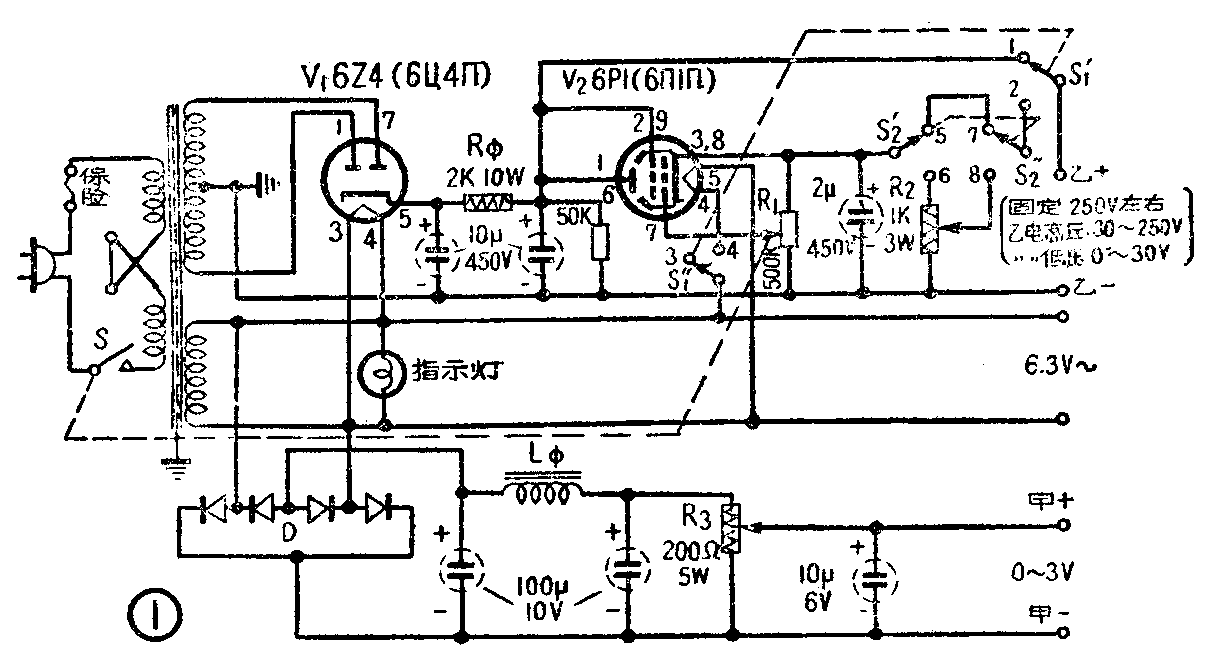

下面谈谈这个电源的基本原理和使用方法。从图1和图2可看出，当S接通市电电源以后，如果把S\(_{1}\)扳向“固定乙电”位置（S1′接1，S\(_{1}\)″接3），V2不工作，这时乙+和乙-输出端间就由高压滤波器直接输出250伏左右的固定高压。另外，交流灯丝绕组输出端可以直接引出交流6.3伏灯丝电源。如果把S\(_{1}\)扳向“可变乙电”位置，（S1′接2,S\(_{1}\)″接4），这时V1、V\(_{2}\)都工作；再把S2扳向“乙电高压”位置（S\(_{2}\)′接5，S2″接7），调整R\(_{1}\)改变V2的控制栅极的电位，以增加或减少V\(_{2}\)的内阻，就能在30～250伏范围内调节乙电输出电压。如果S1仍旧放在“可变乙电”位置，并且旋动R\(_{1}\)使它的活动头调在“低”端（就是刚刚打开开关S的附近），再把S2扳向“乙电低压”位置（S\(_{2}\)′接6，S2″接8），调整R\(_{2}\)或者同时稍动R1就能在0～30伏范围内改变乙电的输出电压。

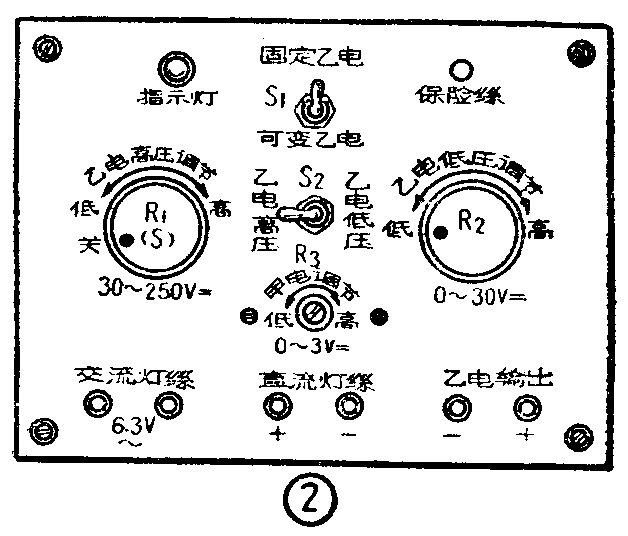

直流甲电是从交流6.3伏的次级灯丝绕组经桥式硒整流器和滤波器等输出的。采用单相全波桥式整流电路是为了整流效果好，而且可以直接接在次级灯丝的两端，不用改动原有灯丝绕组，不像普遍全波整流电路那样，还得有中心抽头或两组次级串连。由于甲电的电压很低，不论用哪种硒片，整个电桥用四片，每个臂都用一片耐压就够了。但是，如果需要的额定电流较大时，应该把每个臂都多加一片或两片并联起来，以免烧坏。R\(_{3}\)是改变甲电输出电压的电位器，为避免由于意外的碰动使R3改变位置，以致增高输出电压烧毁灯丝，在调准所需电压后，最好能锁紧。或者像图2那样将电位器轴锯短开一槽口，用解锥来调节较为安全。（周兆早）
