测向运动员都有这样的体会，在隐蔽电台停止工作的间隙时间内，前进方向不易掌握，路线往往容易走错。这时虽然可以用指北针等来定向，但在迅速跑步前进的情况下也不便观看，尤其是在从林等地形复杂的地区，前进路线经常要变动，如果经常用指北针校正方向，势必影响前进速度。
这里介绍一种晶体管做的定向器，实际上就是一个小型无线电广播收音机，利用当地适当的一个广播电台的位置做参考，就能在隐蔽电台停发信号时帮助测向运动员准确地定出继续前进的路线。这种测向器体积很小，重量也轻，可以戴在头上，只要转一下头就能校正前进的方向，不影响前进速度。

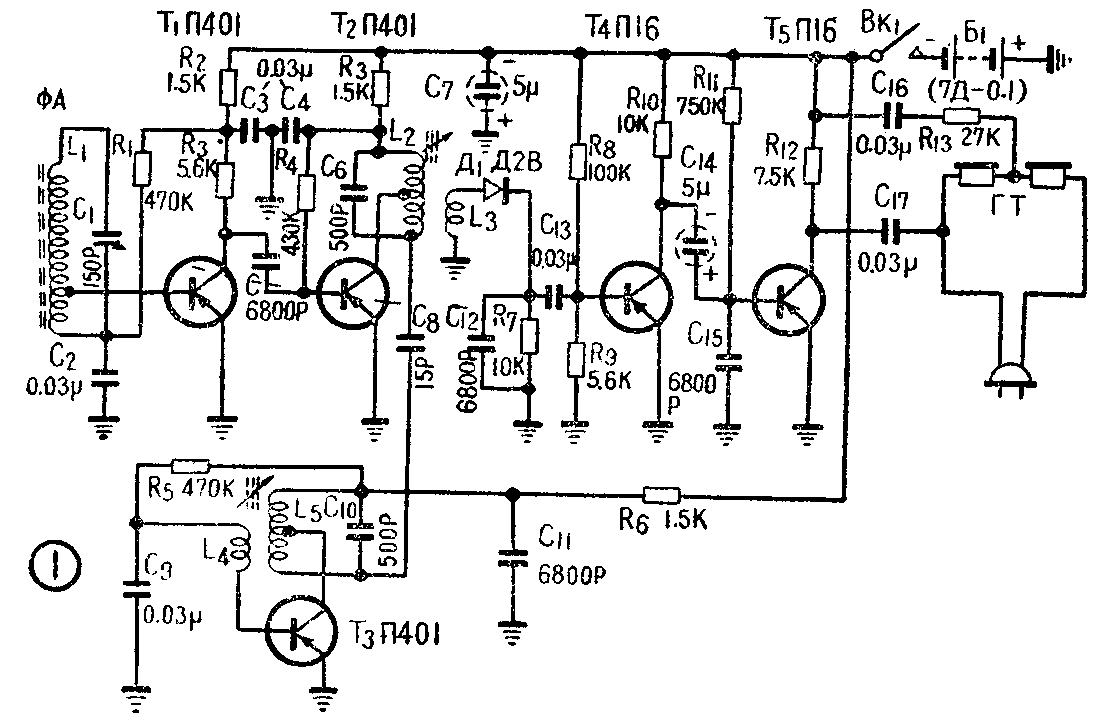

定向器的电原理图见图1。它用磁性天线收音，可以接收长波或中波的广播。它有两级高频放大；本机振荡用以和所收电台的载频取得音频差拍；晶体二极管Д\(_{1}\)作检波；还有两级低频放大。回路L1C\(_{1}\)、L2C\(_{6}\)、L5C\(_{1}\)0在出发前用解锥调谐好。低放的输出端通过C16、C\(_{17}\)、R13接到一个耳机上。电容器C\(_{16}\)和C17用以将测向机末级电子管屏压直流成分和定向器的机件隔开，因为耳机是和该末级管屏路连接的。电阻R\(_{13}\)用以避免定向器末级晶体管被测向机输出电压击穿。
定向器采用圆形外壳（见图2）。磁性天线采取了屏蔽措施，和各级电路元件隔开。

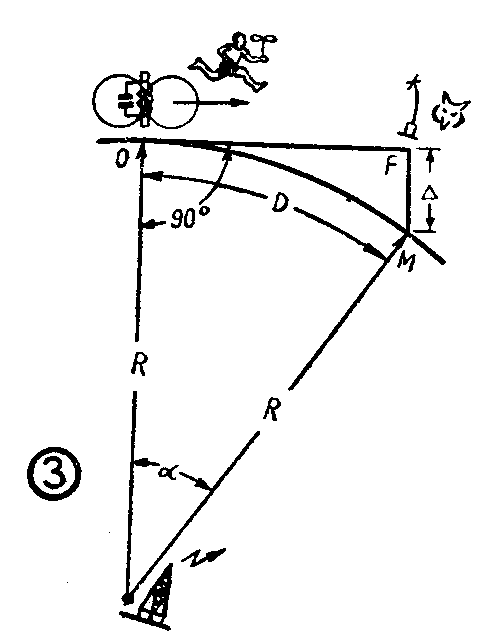

当隐蔽台工作时，用测向机确定方向。然后面向这个方向，并调整（转动）头上的定向器的位置，直转到听不见广播电台为止，将定向器就在这个位置上固定下来。这时定向器的磁性天线端头指向广播电台（见图3）。当隐蔽电台停止发信号时，就可以按照定向器的指示继续前进：也就是如果收不到信号，说明方向正确；如果路线走错，方向有偏差，则出现广播信号，而且广播信号越强，偏差也越大。这时转一转头，测向员就可以方便地校正前进方向。
这种定向方法的准确度与选择哪个电台做参考点有关。最坏的情况是所选电台的方向与隐蔽台方向成90°角，这时产生的误差最大，这从图3可以看出，测向员如按照上述定向方法前进，结果会走到M点，路线是圆弧（因为这样才能使它的定向器磁性天线始终指向广播电台），而不能走到隐蔽台所在F点。不过在隐蔽台工作间隙（4分钟）内，测向员走过的距离D很少超过1公里。因此如果R= 10公里，误差△为50米；如果R=30公里，误差就减小到20米；如果R=150公里，误差减小到3.5米；R=500公里，误差就只有1米了。考虑到测向员进入隐蔽台周围200～ 300米范围内才能进行准确的测向，以及有时要绕过障碍物还要允许有些误差，可以认为选择距离（R）不近于10～15公里的广播台是允许的，也就是可以选择本地的广播电台。
采用这种定向器在近距离搜索很有用。因为在隐蔽台一次工作时间内来不及跑过100～200米到达隐蔽台。这时可以继续按照隐蔽台工作时定好的方向，利用定向器经常校正，就能和隐蔽台工作时一样地前进搜索。
（天和摘译自苏联“无线电”1964年第1期）
