漫谈修理半导体收音机的方法

🏠 首页 《无线电》杂志 1964年 🔗 第8期 🔗 第18页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 罗鹏搏 🔗

现在半导体收音机产品日益增多,流行渐广,需要修理的机会也逐渐增多。而半导体收音机又具有许多与电子管收音机不同的特点,所以进行修理时,需要有些不同的考虑。这里把修理这种收音机的一些特殊知识,尤其是故障的检查与处理作些介绍。

修理半导体收音机可以按下列步骤进行:

1.直观检查 拆开半导体收音机外盖,看看有没有断线和脱焊;夹电池的弹簧夹是否松了,或发绿生锈;用电压表在电池组两端的引出线上测量电压是否大低。每节干电池如果电压降到1.1伏以下,就需要换新的。其次,看看电池的正负极是否接反了。

2.电阻或电流测量法 在直观检查后,如果未发现毛病的话,可进行电阻或电流测量。这是一个检查晶体管工作是否正常的方便方法。拆去原来的干电池,把欧姆表的两只测试棒按照规定的极性接到电池夹的两端(使用PNP型管的,黑棒接电池夹的正极;红棒接负极),旋开开关,如果欧姆表没有指示,就是晶体管未工作,或是电池总接线断了。如果晶体管工作正常,量出的阻值大约在1000欧,过大或过小都不正常,或某些零件坏了。测量电流的方法是把一只0—50毫安的电流表(可用万用表的电流档)串联到收音机在工作状态下的电源电路里,观察它所消耗的电流是否正常。如果电流正常的话,把收音机音量控制器开至最大,把电池从电池夹上卸下再插进去,扬声器里如能发出“喀啦”声音,说明扬声器工作正常。再用手持螺丝起子的金属部分去碰触音量控制器的非接地端,如果能听到扬声器发出“吱吱”声音,说明低放部分工作正常。

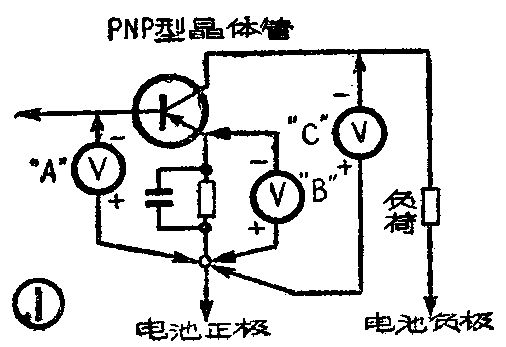

3. 各极电压的测量 再进一步就是测量各极的电压。 测量的方法见图1。除末级放大管以外,各部分应有的数值,按照A接法,基极电压为1~2伏,按照B接法,发射极电压为1~2伏,按照C接法,集电极电压为4~6伏。图1所示极性是指PNP型晶体管,如果是NPN型的话,电压表的极性应对掉。上述电压是指用6伏电池的收音机。在测量超外差式机第一级中频放大晶体管发射极电压时,还可检查出收音机的自动增益控制作用是否正常。因为晶体管收音机的自动控制电压,一般都是加在这一级的。调整收音机的刻度盘,当收到一较强电台时,如果发射极电压随度盘的转动而降低,说明这架收音机的自动增益控制电路正常,而且从变频级开始到第二检波二极管输出为止的中间各级都工作正常。如果还有问题,那就一定在以后的各低放级。

图1
图1 🔍原图 (506×347)

4.晶体管工作电流的检查 检查每只晶体管的集电极电流,是判定各管工作情况的最好方法。把电流表串联到每只晶体管的集电极电路里,测出它的工作电流,然后与附表所列数值核对一下,就能发现问题。

管别 正常集电极电流值

变频管(或来复式中 0.3-0.8毫安

的高放管)

中频放大管 0.5—1.2毫安

弱信号低放管 0.3-2.5毫安

末级单端低放管 5—15毫安

末级推挽甲类放大管 10-25毫安(两管总电流)

末级推挽乙类放大管 2-8毫安(两管总电流)

采用印刷电路的半导体收音机,地位很小,不便也不宜焊脱接线来串入电表。印刷电路焊锡次数多了会使导电的金属箔与胶质底板脱离。方便的办法是测量各只晶体管的发射极串联电阻值。测量时注意不要把测棒接反。对于PNP型晶体管须把欧姆表的负极测棒接发射极,正极测棒接电阻的另一端。测出电阻以后,可装上电池,开启收音机,测量发射极串联电阻上的电压降。把测得的电压降用电阻来除,就得出集电极电流的近似值了。收音机中各晶体管集电极的正常电流值应如上表所列,测量时刻度盘调在没有电台的位置。

5.故障迹寻法 使用以上的几种简单方法都不能找出故障时,最可靠的办法就是采用“故障迹寻法”。在修理超外差式晶体管机时,故障迹寻法和调整一架新收音机差不多,先要确定这架收音机的中频频率。国产半导体收音机中频全用465千赫,国外有些晶体管收音机中频频率采用455和460千赫,也有采用260或262千赫的,但具有短波的收音机则全采用455千赫。现在介绍的故障迹寻法是从收音机的输出级开始,逐渐向前跟迹找寻,也可以叫做“信号代替法”,就是用振荡器来代替输入的信号。先从低频开始,把振荡器的低频输出电压先接到扬声器上,听听有没有声音,如果发声的话,说明扬声器是好的;再把低频振荡电压改接到输出变压器初级,检查输出变压器有无故障。如果输出变压器完好,扬声器里也应发声。这时再把低频振荡器的一根线改接到倒数第二级的集电极上,另一根线接地,来检查末级放大管。如末级放大管工作正常,那么只要把低频输出开小些,就可在扬声器里听到很大的声音。像这样逐级向前检查各级低频放大器是否工作正常,一直试到二极检波管的输出端为止。由于振荡器的输出两端间电阻很小,为了避免把收音机的直流电压短路,在测试时需要在输出线里串接一只0.1~2微法的固定电容器。

在低频部分检查完毕以后,可改用振荡器的高频调幅波输出来检查。把频率调到收音机的中频,就从二极管检波器的输入部分开始,逐渐把振荡器接线向前移接到各级晶体管的集电极上(振荡器的中心线串联一只0.01~0.1微法的纸质电容器后接在集电极上,外套的金属隔离线接地),检查各级中频放大器是否工作正常,一直前移到磁性天线棒的输入调谐电路为止。在检查中频放大器的过程中,同时试调各中频变压器的磁心,看看是否失调。如果不能确知收音机的中频频率,可先把高频振荡器直接接到磁性天线的调谐电路上,改变振荡器输出频率,使扬声器里发出叫声。在中频测试完毕以后,最后一步是测试变频级是否工作正常,可把振荡器输出两线端直接夹在一个用胶质线绕成的、直径约20毫米、圈数为3~4圈的线圈两端,形成一个发射环,从这发射环里发射出不太强的调幅高频电磁波来。把这发射环靠近收音机的磁性天线棒,就可以收到调幅信号,改变发射环与磁性天线间的距离或相对角度,就可改变信号的强弱。就用这样的方法来检查收音机的高频部分是否工作正常。

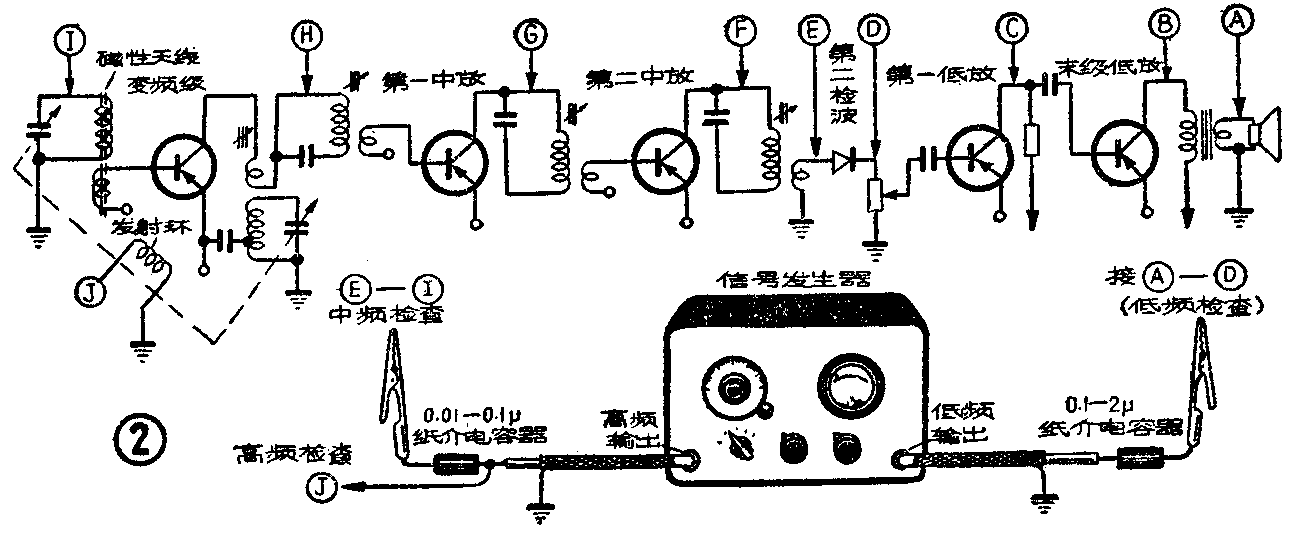

使用信号迹寻法时,振荡器应当连接的位置如图2所示。图中从A到D是加低频信号的地方,从E到I是加中频信号的地方。J是发射环,利用它来把调幅高频信号送进磁性天线里去。

图2
图2 🔍原图 (1298×536)

最后,一般半导体收音机故障的消除步骤可分成四类情况如下:

第一类情况——收音机完全无声,检修步骤:

1.在电池线路内串联一只0-50毫安的电流表,旋开电源开关,观察消耗电流是否正常。①如果电流是在5~15毫安范围以内,则电源电路基本正常。②电流大于15毫安时,检查机内各电阻、电容有无与机壳相碰或互相短路的地方。③如果电流等于零,说明电源不通,检查电源开关是否接触不良,或有断线的地方。

2.把音量控制器开到最大位置,把电池从电池夹内取出后再插进去,如果在扬声器里听到“喀哒”声或听到噪声,再试把紧接音量控制器后的第一低频放大管的基极与电池正极(指PNP型晶体管,如果是NPN型,则与负极)短接。如果扬声器里能听到“喀哒”声,说明低放各级都在工作。如果不发声,可检查:①扬声器或输出变压器是否断线。②测量各级低放管的电压或电流。

3.用一只良好的10%微法电解电容器依次与各级耦合电容器并联(按原来的极性),以检查可能的开路现象。

4.测量二极检波管的输出电压,对用PNP型晶体管的收音机来说,应当略带负性,约为-0.1伏,不然就不正常,可能有下列情况:①如果二极管输出端的直流电压等于零,检查二极管是否损坏,或接线有无开路、短路现象。②如果二极管输出电压为正值,可能是接收到电台信号而产生自动增益控制电压了,旋转度盘后,正值电压应当随着下降。③如果这正电压是在1伏以上而不随调谐度盘的旋动而下降的话,则收音机有寄生振荡现象,下面将说明排除方法。

第二类情况——收音机有咝声,但收不到播音,按下列方法检查:

1.先检查本机振荡器是否工作,可用螺丝起子把振荡部分的双连电容器短路,看看变频管的集电极电流或发射极对地电压是否下降。如果电流或电压不变的话,说明本机振荡器未工作。可检查各线圈有无断线现象,接到发射极上的耦合电容器是否开路,或垫整电容器开路了。

2.本机振荡器工作的话,检查天线线圈是否开路或短路。

3.中频放大级是否工作正常。

4.中频变压器是否过分失调。

第三类情况——信号微弱或失真:

1.音量控制器开至最大,用10微法电解电容器与各只低频耦合电容器并联,以检查有无开路现象。

2.测量各中频和低频级的电压和电阻值。

3.检查末级放大管的工作点(集电极电流)是否正常。

4.自动增益控制电路工作是否正常。

5.检查全机调整是否正确。

第四类情况——收音机起振荡啸叫:

1.测量电池电压,如果降低至正规值的75%以下时,即须换新。

2.检查各只中频变压器外壳接地是否良好,其他接地线有无松脱现象。

3.中和电容器是否开路或接线松断,可用一只同样容量的电容器并联试验,看振荡现象是否能消除。

4.退耦合电容器是否失效。可用100微法的电解电容器与原电容并联试验。(罗鹏搏)
