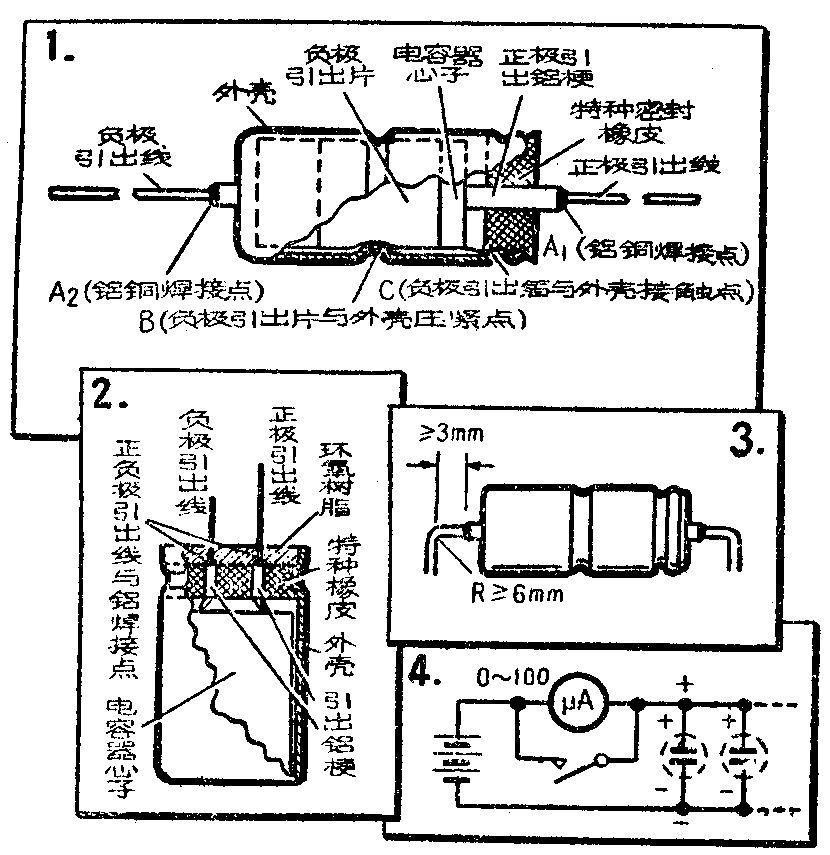

这里介绍几种适合在晶体管电路内应用的国产小型电解电容器（上海天和电容器厂生产）。共有三个型号，其中1型和2型（见图1）结构相同，只是1型的体积比较细长，而2型比较粗短。3型产品是专门为在印刷电路上使用而设计的（见图2）。它的特点是体积比1型、2型都小，而且把正、负极引出线改在一端引出（长引线是正极，短引线是负极，在外壳上还有箭头标志正极），以便于在印刷电路中安装。

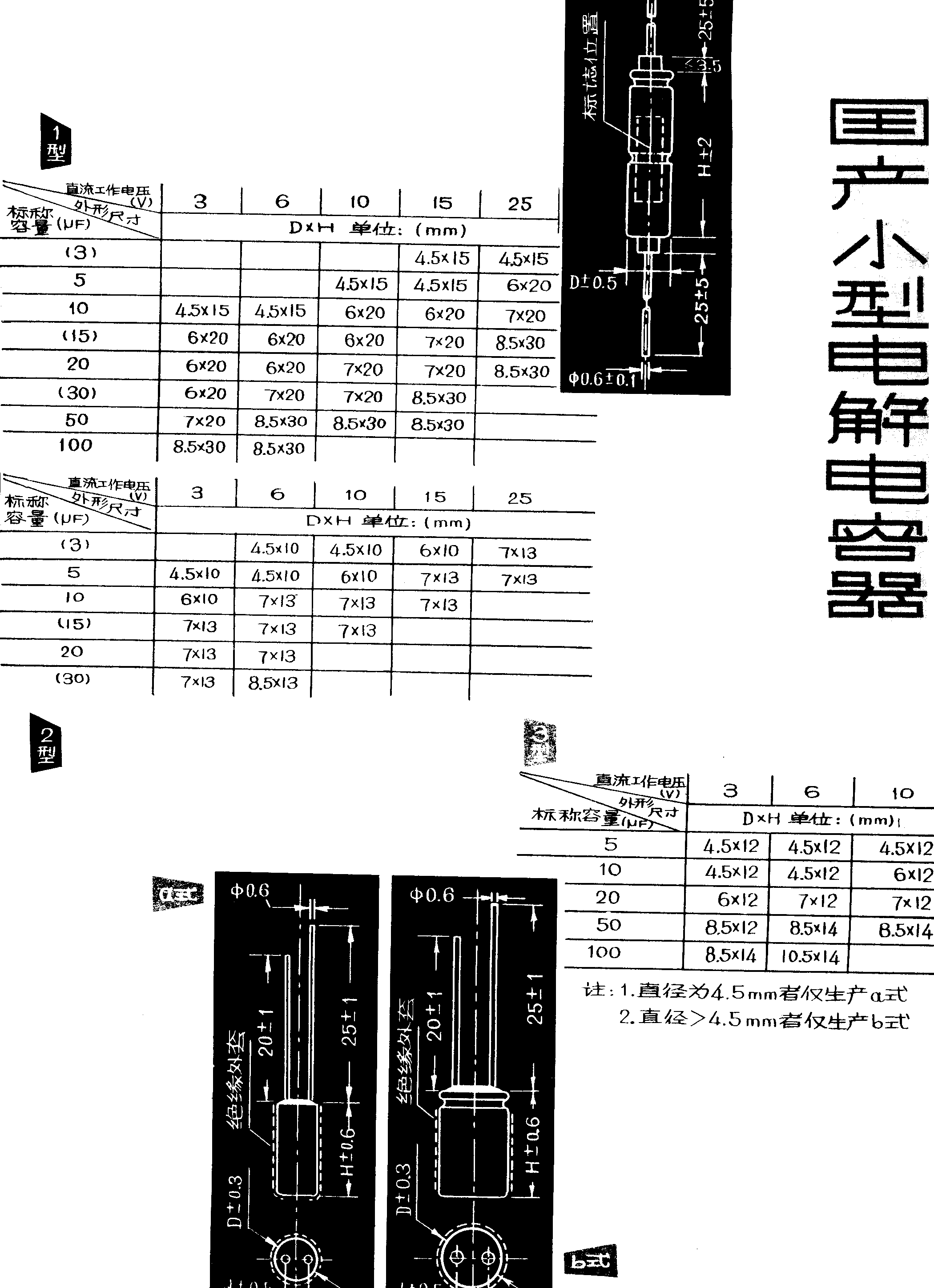

这三种小型电解电容器的容量和外形尺寸的规格请参看本期封三。
结构特点
电解电容器最显著的特点是：体积小，容量大，而这些特点随着电容器不断小型化而更为突出。一般小型电解电容器往往在很低工作电压下工作时容易产生断路现象，因此在耦合电路中采用这种电容器作交连时，由于电压较低，受这种毛病的影响比较大。为了克服这个缺点，在新产品中已作了改进。如1型和2型电容器最容易造成接触不良的部位有二处：一处是外壳或铝梗与铜丝引线挤轧的地方，另一处是负极与外壳挤压处（见图1中的A、B）。
经过试验，将铝梗或外壳与铜丝引线轧牢部位改用铝铜对焊，能彻底消除由于铝不断生成氧化铝而造成接触不良的现象。对于负极与外壳接触处接触不良的现象，则采取将负极引出箔延伸到橡皮与外壳之间（见图1C），大大增加了接触可靠性。通过上述改进，在使用上述电容器的耦合电路中，即使交连电压只有0.1微伏也能正常工作。
对3型电容器接触问题，除采用铝铜碰焊工艺外，还采用负极直接引出工艺，使该型电容器接触可靠性进一步提高（见图2）。为了加强密封和引出线的机械强度，该种电容器除采用特种橡皮进行卷边密封外，还采用环氧树脂灌注。
使用环境及主要电气参数
小型电解电容器适用于晶体管收音机或各种小型电子设备。其工作环境及主要电气参数如下：
Ⅰ．使用条件：
1．工作温度：-25°～+55℃
2．相对湿度：1型和2型为95％（短期能达98%）; 3型为80％（短期能达95％）。
3．大气压力: 低达33毫米Hg。
4．振动加速度：1型和2型在频率50±5赫时可耐振动15g；3型可耐振动6g。
Ⅱ.主要性能：
1．电容量误差：为标称容量的-10～+100%。
2．电容器漏电流：均不大于下式所计算出的数值：
I=KCU＋3
式中：I为漏电流（微安）；
C为标称电容量（微法）；
K为温度常数，在-25°～+55℃的温度范围内为0.2；
U为电容器标称工作电压（伏特）。
注：工作电压为3V、容量≤10微法的电容器，其最大漏电流1型和2型不大于3微安。3型不大于6微安。
上述电容器主要电气性能还是最低的要求，生产厂检验要求还要高出几倍，如1只10微法6伏的电容器，按公式计算漏电流应为23微安，而生产厂一般是将该产品漏电流控制在10微安左右。
使用注意事项
小型电解电容器在使用上应该注意下列事项：
（1）1型和2型电容器正、负极引出线如需要弯曲时，其弯曲位置最少应距电容器端面3毫米；而且弯曲半径不应小于6毫米（见图3），否则很容易损伤引出线与铝梗及铝壳间的接合而引起接触不良现象。
（2）3型电容器在焊接时及刚焊接后2分钟内，不要扭动电容器，因为环氧树脂固化温度低于焊接温度，焊接时环氧树脂会软化，此时如扭动电容器，很容易破坏密封而影响电容器使用寿命。必须等温度降低到使环氧树脂再次固化后才能动电容器。
（3）电容器经过长期贮存，漏电流会变大，甚至造成个别电容器损坏，为了使经过长期贮存的电容器仍能使用，一般可以通过一次老炼，然后再逐只测量漏电流，若漏电流小于上列公式计算出的数值，则仍可使用。老炼及测试线路见图4。
在老炼时，先将开关关闭，再将已调到电容器工作电压的电源接好。电源可用干电池或整流器。然后将电容器放上，老炼6个小时后，再将它们全部取下，逐只测量漏电流，在测量漏电流时应先将开关关闭，然后放上一只电容器，等一分钟后再打开开关测量漏电流，这样可防止损坏电流表，而且测得的漏电流也比较准确。(沈维强)
