六灯超外差式收音机的实验

无线电爱好者往住喜欢利用手头有的电子管试装收音机等机器设备，来试验这些电子管的变通用法。这里介绍一种六灯收音机的实验结果供大家参考。

这个电路实际上是用G\(_{1}\)和G2代替一只五栅变频管（如6A2）。G\(_{2}\)接成三极管完成本机振荡，振荡电压由5微微法左右的C2耦合到G\(_{1}\)的栅路，使它完成混频工作。

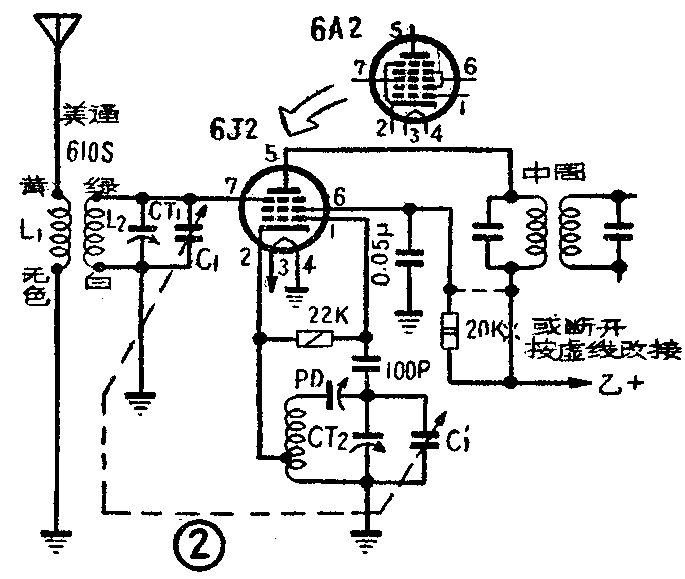

如果有6J2（6Ж2П），可以把图1中由G\(_{1}\)和G2构成的混频电路改为6A2变频电路，用一只6J2代替图1中的G\(_{1}\)和G2，作成五管机（如图2）。因为6J2的第7脚正好也是第三栅，可以作为输入栅接上输入回路，并且其他各管脚也和6A2一致，它的第一栅和第二栅能像6A2第一和第二、四栅那样地参加本机振荡。也就是6J2可以直接代替6A2作变频工作。不过，由于6J2是五极管，所以变频增益稍差。

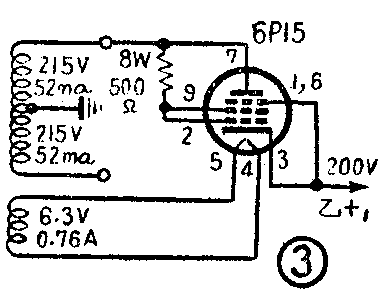

这台六管机装成后，用普通三用表实际测到的各处电压及电流数值，在图1的各个相应点上都有标注，供大家参考。从实测数据可以看出，供给G\(_{6}\)的交流高压为215伏，它半波整流后的直流高压为160伏左右。经试验如果把R16及R\(_{17}\)合并改用一只限流电阻（如图3），整流后的直流高压（乙+l）可以提高到200伏左右。不过，限流电阻的阻值不能再小，否则整流电流将大量地从栅极通过，会使栅极发红，有可能烧毁电子管。例如，用6N1整流时，也是至少要串500欧的限流电阻。而在160伏的高压下，整机灵敏度也足够了。所以为了不使电子管负担过重，还是采用了图1的接法。

如果要求整流器给出更大的电流，可以用两只6P15接成全波整流电路（如图4）。这样也能使乙电的波纹分量更小，使收音机的哼声更小。如果电源变压器只有半波整流的次级高压绕组，而又需要给出更大的乙电流时，可以按半波整流电路把两只6P15并联起来，这样也可以降低内阻，提高乙+电压和电流。

由于电子管6P15在构造上根本不是按整流工作设计的，所以灯丝对阴极间的工作电压只能是100伏，比6Z4低。因此，用6P15作整流时，电源变压器最好另有一组专供整流管的灯丝绕阻，并且两端都不接地（如图1）。如果电源变压器只有一组6.3伏的灯丝绕阻，需要用它同时供给整流管和其他所有电子管时，就应该用双线馈送灯丝电源，并且各管的灯丝两端都不能接地。因为如果灯丝的某端接地，对于作整流工作的6P15来说，它的灯丝和阴极间必将加上超过允许值的直流高压，遭到损坏。(晓勤)

图1电路的混频及中放管6J3由于是锐截止管，不能采用自动音量控制。所以它们的栅路没有加这种电压。这样，相对的说它们增益较高，虽然屏压及帘栅压较低，也能保证整机灵敏度。不过，由于没有自动音量控制，当输入信号过强时，往往容易使后面的音频放大级发生比较严重的非线性失真。为了减小失真，所以在音频放大部分采用了比较深的两级电压负反馈。负反馈电压是由R8和R13分压后加给C4的。R8两端的音频电压就加在G4输入端完成反馈。同时，由于电阻两端的电压与阻值大小有关，因此可以改大R\(_{8}\)或减小R13来加深负反馈。

另外，R\(_{8}\)对G4来说也同时形成电流负反馈。不过R\(_{8}\)用得不大，所以反馈量不大。

至于G\(_{4}\)，是把屏极和阴极作为第二检波的两极管使用的。VR是两极管检波器的音频负载。R7、C\(_{9}\)和C10构成中频退耦电路。检波后的音频信号经C\(_{11}\)输入给C4的第一栅，由第二栅输出。这种用法检波失真比较小，但第一低放级增益较低，不过，由于末级使用高跨导的6P15或6P14（6П14П),需要的音频推动电压不高（6P15跨导为14.7毫安／伏，6P14为11.3毫安/伏，6P1为4.5毫安／伏; 6P1约需12伏左右的推动电压，6P14约需6伏，6P15只需要4伏左右)。所以从照顾失真和保证整机输出功率的两方面考虑, 采用这种方案还是合适的。

R\(_{9}\)作为C4的栅漏电阻，需要阻值大些，应该在2～5兆欧之间。

图1中的R\(_{1}\)，是为削弱串台现象加上的。加R1后，整机灵敏度变化不大，串台现象却大有改善。R\(_{1}\)的阻值在10千欧到50千欧间的都可以用。阻值小些，削弱串台的作用就显著些。不过太小也会压低灵敏度，尤其是低端更明显，可以按自己对串台的要求试验选定。

图1电路实际试验，G\(_{1}\)、G2和G\(_{4}\)都可以直接换插6J1（6Ж1П），工作正常。这是因为G1、G\(_{2}\)的屏极和帘栅极都经过20千欧的退耦电阻在降压；并且G4的屏极没有接乙+电压，而帘栅极又有200千欧的音频负载在降压。所以实际工作电压没有超过120伏，工作必然正常。问题在于中放管G\(_{3}\)，如果直接插换6J1，就会产生自激，不能工作。这个问题，很容易解决。就是把图1中的C点断开；A、B两点联通。也就是把G3的屏压改为和帘栅一样的经R\(_{6}\)、C8的退耦电路降压后再去供给。并且重调中周就行。

如果整流输出的乙+电压在200伏以上（如用全波整流等），由于6J1的屏压及帘栅压均为120伏，都比6J3低（6J3的Ea=250伏；Eg2=150伏），这时换插6J1，就需要加接图1中虚线画出的R\(_{15}\)来降压，并用C18来旁路。

如果有6J2，由于它的屏压、帘栅压都和6J1一样，所以把它的第2、7两脚相联，就可以按6J1一样地换用。

该机的两个6P15直接用6P14替换，工作正常，不用改动线路。

图1电路的本振线圈，也可以改用美通610S。这时可按图1本振电路改接；把虚线部份接通；划“×”部份断开。

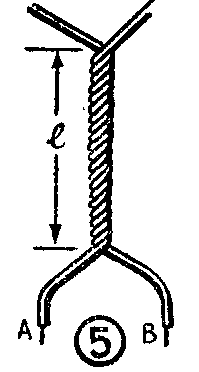

图1中的C\(_{2}\)如果找不到成品，可以自己制做。像图5那样，用两根铜心线直径0.5毫米左右、长80～90毫米的塑料硬接线，把脱头浸锡的A、B两端分别焊在双连的两组定片上，再把两线绞起来就成为一个电容器。在调机时适当改变绞合部份的长度l或绞合松紧度，可以使容量变化，以适应需要。

C\(_{5}\)用6P15时，如不便设计绕制，最好用配合输出管3Q5用的输出变压器。不过，也试过6P1用的输出变压器，听起来音量及音质出入不大，也可以使用。如果C5用6P14，就该配6P1用的成品输出变压器。

组装时最好注意避免混频或中放级的屏、栅接线相互平行或相距过近。中频变压器的接线最好剪短，靠近底板走直，避免和其他走线平行。

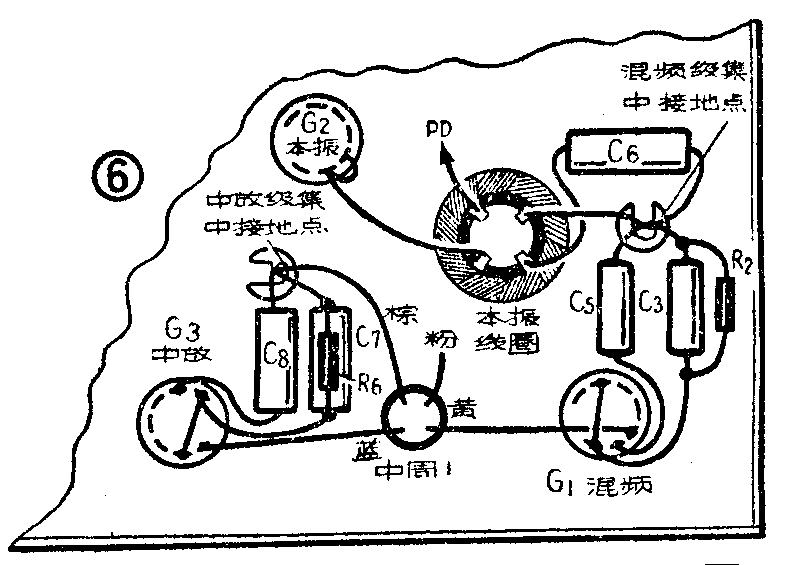

实验中曾经发现，混频级G\(_{1}\)和中放级G3的接地点很重要，需要把G\(_{1}\)的各个接地元件集中在一点上接机壳；同样对于G3也另外集中一点接地。并且，这两个接地点最好离得远些。这样可以消除寄生振荡，工作稳定。参看图6。

这个六管超外差机的调整方法和一般超外差机类似，这里就不全面的谈了。只是在调整中如果发现高低端的灵敏度相差很大，可以改变C\(_{2}\)的绞合长度或松紧程度，使它的电容量变化，可以调到高、低端灵敏度比较接近。（晓勤）
