下面介绍的电解电容器测量仪，可以测量耐压6伏以上的各种电解电容器。它的结构简单，使用方便，适合于自己制作。
工作原理

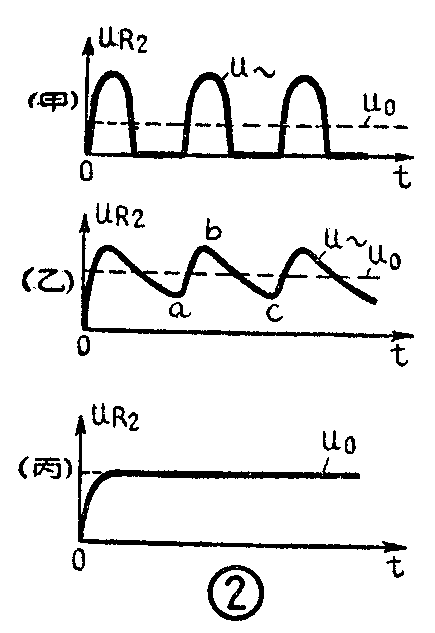

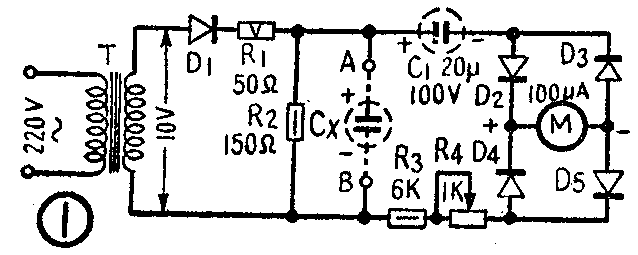

这个测量仪的电路见图1。T是电铃变压器，初级接220伏市电，次10伏两端用作仪器的电源。D\(_{1}\)为整流器，它和R1，R\(_{2}\)组成串联回路。在交流正半周期内，R2上的电压波形如图2甲所示。这样的电压有直流成分U\(_{0}\)（图上的虚线），也有交流成分U～（图上的实线）。直流成分被电解电容器C1阻挡，交流成分则能通过C\(_{1}\)，而被D2、D\(_{3}\)、D4和D\(_{5}\)组成的电桥整流。直流电流表M指示的是这个交流成分的平均值。R3和R\(_{4}\)用来调整电表的指示。A、B两端接待测电解电容器Cx。
当C\(_{x}\)=0，即A、B两端为开路时，交流成分最大，而直流成分最小（见图2甲），电表M指针也偏转最大，只要调整R4，即可使指针偏转到满刻度。
在A、B两端接上C\(_{x}\)以后，在交流正半周期内，Cx被充电到电压峰值（图2乙的ab）。在负半周期内，D\(_{1}\)不导电，而Cx便通过R\(_{2}\)放电（图2乙中的bc）。放电的快慢与R2、C\(_{x}\)的乘积有关，乘积越大，放电越慢，直流成分就越大，交流成分也就越小。在无限大的情况下全是直流成分，就没有交流成分了（图2丙）。由于R2是固定的，所以交流成分的大小就只决定于C\(_{x}\)的大小。本仪器正是利用这一关系而制成的。
选择元件
D\(_{1}\)选用面接触型二极管Д7A，最大允许通过电流是300毫安。如果误将A、B短路，或者接上已经被击穿了的电解电容器，这时通过D1的电流最大。所以用50欧5瓦的线绕电阻作为限流电阻（R\(_{1}\)），使电流达不到300毫安，D1就不致于烧坏了。
C\(_{1}\)应当选用电容大、漏电小的电解电容器，这样可以减小交流成分在它上面的电压降，而且也能防止直流成分在M上有明显的电压降，使测量结果更为准确。
为了使电表指示灵敏，M选用0～100微安的表头，D\(_{2}\)至D5为点接融型二极管Д1A。
R\(_{2}\)最关重要，它的大小直接影响测量范围。R2选用150欧时，可以测量5微法到200微法，耐压在6伏以上的电解电容器。
定标
先不接C\(_{x}\)，并将R4调到阻值最大，接通电源后电表应有指示。然后调整R\(_{4}\)使指针满偏。在指针停住的地方标上“0”，表示Cx=0。
然后用已知数值的电解电容器依次接在A、B上（注意极性，不要接反），在表盘上指针停住的地方标上所接电解电容的数值。为了使仪器测量准确，这些用来定标的电容器最好事先用电容电桥精确地测出它们的数值，再行定标。
实际测量时，在A、B两端上可以接上一副表笔，用起来很方便。
假如要测的电解电容器是装在电路里的，如果它的旁路电阻不小于10千欧，那么电容器不必拆下来就可以直接测量，因为这样大的旁路电阻对测量的结果影响是不大的。(王绍文)
