晶体管使用常识

晶体管也叫“半导体管”。它有许多比电子管好的地方，例如寿命长，用电省，体积小，以及不怕振动等；但晶体管比较脆弱，例如在焊接中稍一不慎就会烫坏。要正确地使用晶体管，必须了解晶体管的特性和用途。这里介绍一些使用晶体管所需要知道的常识，供大家参考。

晶体二极管有点接触型和面接合型两种。前一种作检波用，如2AP1（Д1A）等；后一种作整流用，如ДГЦ—21到ДГЦ—27等。

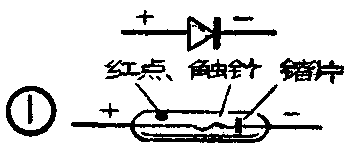

晶体二极管的两头分正、负极。一般有色点的那一头为正极，另一头为负极（见图1）。如果没有色点，而是玻璃壳的，可以仔细看一看，也能判别，其中连触针的一头为正极；连小金属片的为负极。如果壳外涂有不透明保护层的话，可以用万能表的电阻档来测量判别正负极。要用R×100或R×1000档测量；不可用R×1档或R×10000档，因前者电流太大，后者电压太高，都会损坏晶体二极管。如果量出的电阻为几百欧时，与电表负笔连接的那一头(图2上端)为正极，另一头即是负极。这个电阻一般称为晶体二极管的正向电阻。好的晶体二极管的正向电阻大约为400～1000欧。业余使用，不大过2千欧都还可以用。如果量出的电阻有几百千欧，那么接负表笔的一头是负极，另一头是正极。这时量出的电阻叫反向电阻，一般大约在500千欧以上。

晶体三极管分为高频的、中频的和低频的三种。高频管可用于高频放大、变频、检波和高频振荡等；也可以用作中频放大。中频管可以用作中频放大及检波，也可以用作小功率低放。低频管只能用于低频放大和低频振荡。

国产高频晶体三极管有3AG11～3AG14（П401～П403A）、3AG1～3AG4（2Z301～2Z304），以及3GZ103等。中频管有3AX4（П6Г）等。低频管有3AX1～3AX3（П6A～П6B）、3AX13（2Z171）、 3AX14（2Z172）和2G100等。

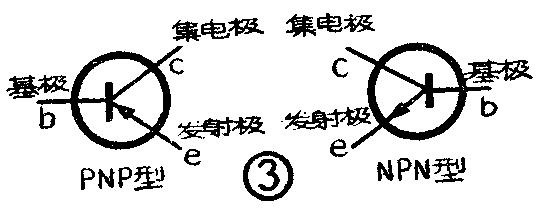

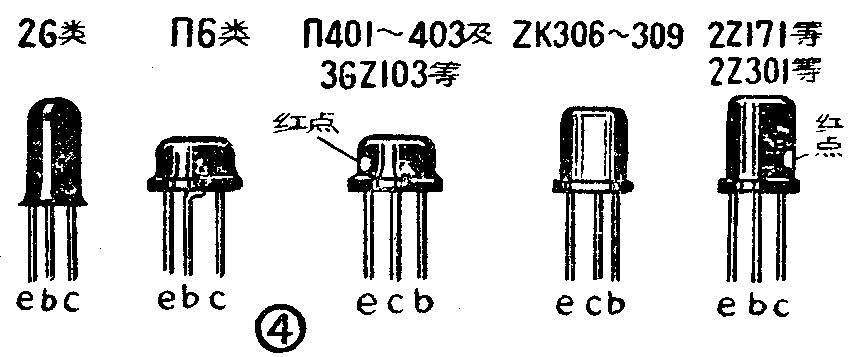

晶体三极管有三个电极，所以有三个管脚。管脚的排列方式各类管都不一样，但同一类型的管脚排列方法相同。集电极的符号用c表示；发射极用e表示；基极用b表示（见图3）。三极管还有两类，即PNP和NPN型，它们的构造不同，代表符号也不一样（如图3所示）。一般常见的都是PNP型的。各类晶体三极管的管脚排列法见图4所示，基本上有两种，一种是三脚在一条线上，各脚间距离不等；另一种是三脚间距离相等，三脚排成一条线，或排成三角形，而在管壳上标以红点规定为某电极。

1．集电极反向饱和电流I\(_{c}\)0：它是指当发射极开路时，集电极与基极间的反向电流，即集电极接电源负极，基极接正极时（指PNP型）的电流。这个电流愈小愈好。一般好的晶体管约只有几十微安左右。如果太大了工作就不稳定，杂音大。

2．穿透电流I\(_{a}\)0：这是指基极开路时，发射极与集电极之间的电流，这时集电极接电源负极，发射极接正极（也是指PNP型管）。这个电流较Ic0要大些。

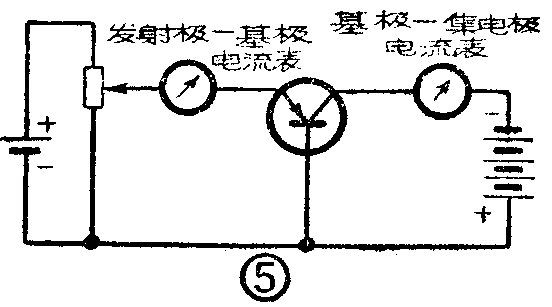

3.共基极电流放大系数α：这是指晶体管接成共基极电路且输出端短路时的电流放大系数，即基极——集电极电流（输出电流）与发射极——基极电流（输入电流）之比，参看图5。严格地说，应当用交流测量，为了简单一些，在图中用直流测量，故这样测量结果是不够准确的。一般晶体三极管的α约在0.9～0.97之间。有些特性表上用h\(_{21}\)表示。

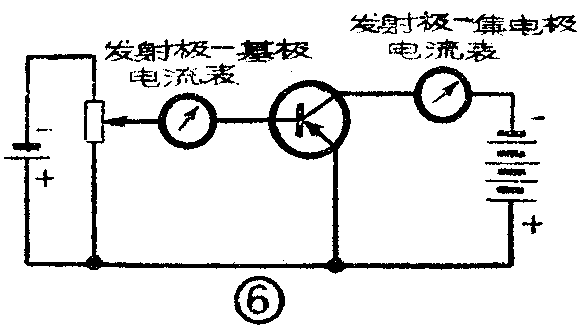

4．共发射极电流放大系数β：这是指在共发射极电路中，当输出端短路时，发射极——集电极电流（输出电流）与发射极——基极电流（输入电流）之比，见图6。一般晶体三极管的β约在20～250之间。

5．临界频率f\(_{α}\)：这是指在共基极电路中，当工作于这个频率时，其电流放大系数已降到额定值的70％。一般应在这个频率以下工作。

6.最高集电极反向电压：这是指加到集电极的反向电压如果超过这个电压，晶体管就会被击穿。一般集电极电源电压不能超过此电压的一半。

7．最大集电极电流：工作时一般不允许超过这个电流值。但如果集电极电源电压远小于最高允许电压，那么集电极电流可大于这个最大电流值。

要严格地判断一个晶体管的质量好坏，需要用复杂的、精确的仪器测量晶体管的上述各项特性参数后，才能作出准确的答案。这在业余条件下是很难办到的。所以这里介绍一些用普通仪器，如万能表等检查的方法，可以大致评定晶体三极管的质量。关于晶体二极管在上面已谈过，这里不再重复。

首先用R×100或R×1000档测量发射结及集电结的正反向电阻。附表上列出了3AG11和3AX1（高、低频）两类晶体三极管的各个正常的正反向电阻值，对其它型管子也可以参考。如果测出的数值与表中相差很远，说明管子有问题。如果有一个正向电阻值接近无限大，则说明该管内部断路。如果有一个反向电阻为零或很小，则该管已被击穿短路。

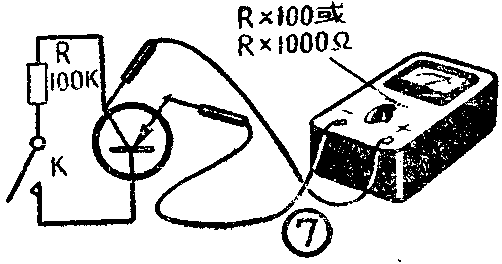

其次，接成图7电路，测量晶体三极管的放大能力。当K未合上时，欧姆表量出的电阻愈大愈好。一般在几十千欧以上的可用。当按下K时，量出的电阻愈小愈好。一般应在几千欧以内。这两次测出的电阻值相差愈大，说明被测的晶体三极管的放大能力愈大。如果相差很小，或相同，说明这个晶体管放大能力很小或无放大能力。必须注意，作这种测量时，也不能用R×1档或R×10000档，因为前一档电流很大，后一档则因表内有22.5伏高压，晶体管将损坏。

晶体管接入电路时，一般并不像电子管那样需要管座，可以像电阻、电容器似地焊接到电路中。晶体三极管的管脚约有30～40毫米长。一般不宜将管脚剪短。为了美观及节省地方，可以把它套上套管，并弯成图8形状（图中只弯了一脚，其它两脚同样处理）。套上套管是防止碰连。如果是装在小型机器内，可以将管脚适当剪短二分之一左右，太短了也不便焊接。装置时，不宜将管脚从根部与管壳弯成90°角，以免晶体管内部结构变形，导使它的特性变化或损坏。

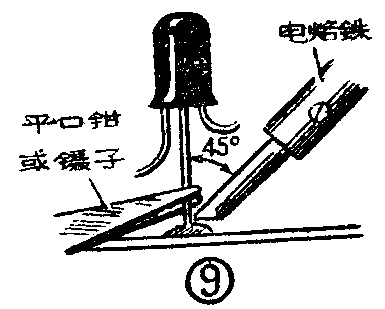

焊接晶体管时间愈短愈好，但为了焊接可靠，应不少于3秒，不多于5秒。电烙铁要用45瓦的，用大烙铁很容易把管子烫坏。焊接时，烙铁应与管子成45°角度（图9）；并以平口钳或镊子夹住被焊端附近，不让热量传导至晶体管内部而损坏晶体管。晶体管焊到底板上之前，最好把三根引线头上先上一层锡，然后再往底板上焊。

晶体管从电路中拆下来或焊上去，应先断开电路中的电源；并应先焊开或接入基极，以免万一不慎引起过大基极电流，使集电结过荷损坏。焊接过程中还必须断开机器的地线（例如仪器等的外接地线），并检查电烙铁有否漏电。否则很大的电源电流会通过晶体管入地而烧坏它。

另外，半导体元件一般都有光敏作用，因此不宜破坏晶体管的表面涂层（尤其是玻璃管壳的晶体管）。涂层如有脱落，可以用黑色油漆涂补。晶体管也不宜存放在高温的地方，例如靠近火炉或被日光曝晒。一般存放温度不应高于40℃。

在调整晶体管的偏流时，应在可变电阻的一端串连一只固定电阻，它的阻值应使得可变电阻（或电位器接成两头作可变电阻用）调到零时电路内电流仍不超过允许值。(毛瑞年)
