国产半导体器件命名法

封三资料说明

🏠 首页 《无线电》杂志 1964年 🔗 第6期 🔗 第15页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗

这个命名方法是我国国家科学技术委员会于今年二月廿七日批准的GB249—64号国家标准所规定的,定于今年七月一日正式实施。

这个命名方法有如下几个特点:

1.在半导体器件型号的开头用阿拉伯数字表示器件的电极数目,一看便知是二极管还是三极管等,十分清楚明了;而且与其他的国产无线电器件的型号有明显的区别,因此便于识别和使用。

2.型号所用字数长短适中,便于口说和记忆;但同时也能满足半导体器件品种和规格不断发展的需要。

3.型号命名中,以尽可能少的数字和字母比较全面地表示了半导体器件的特性,所以这种命名方法比较合理。

关于命名法所包括的内容已在本期封三作了介绍。这里再对型号中第四部分的意义作一些说明。型号的第四部分,也就是末一部分,表示半导体器件产品的序号,它是用来区别同一类型但规格不同的产品。例如:“3AX1”和“3AX2”这两种半导体管,是用同样材料,经过同样工艺过程制成的锗PNP合金型低频三极管,但它们的某些特性有差异,所以在型号的第四部分分别标以“1”和“2”来区别。

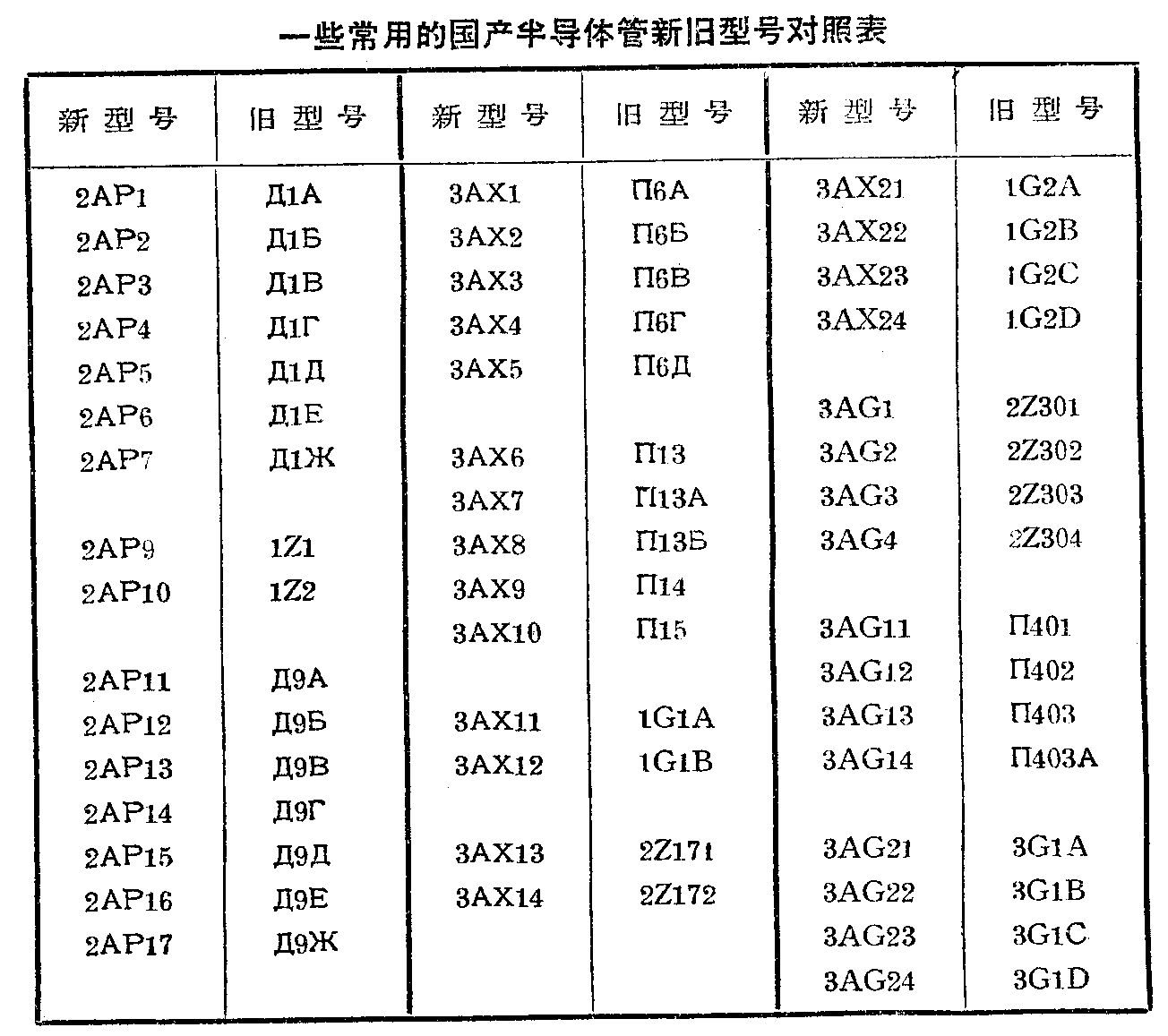

为了便于大家理解和使用新型号,这里将一些常用的国产半导体管(或称晶体管)的旧型号与新型号对照列在附表上,以供查考。

图1
图1 🔍原图 (1304×1157)
