最近，我装了一架袖珍式矿石机，效果很好。在常州用不怎样好的天线和地线，白天可以收到江苏、中央等电台，用耳机听声音很响亮。晚上收到功率较大的横林电台，用一只舌簧喇叭放音，在一间房间里听得很清楚。下面就谈谈线路及装制过程。
一、线路的分析
这架矿石机的线路图如图1。由天线接收到的电磁波变成高频电流后，通过电容器C和线圈，再经矿石检波后送进耳机。
本机的灵敏度很高，选择性稍差些。但在电台少的地方是不妨的。如果本地电台较多，可加装滤波器。这时可接成图2（因考虑到体积、滤波器未装在机内）。这样选择性和灵敏度就兼备了。
二、零件与装制
本机的主要问题在于线圈。为了缩小体积，本机采用了双回路的蜂房形售品线圈。如要自制，应根据本地情况计算绕制。电容器采用600微微法半调电容器，常称600号配定，这也是为了缩小体积，经试验效果并不差。如电容量嫌大，可酌量拆掉几片。如电容量嫌小，可并联一只小容量电容器。

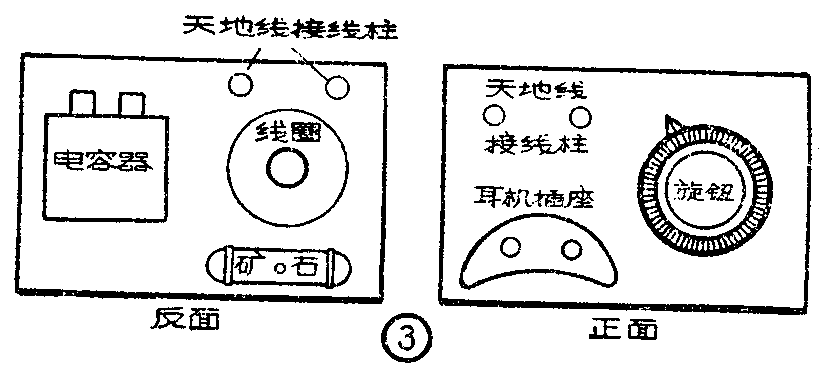

下面谈谈装制。本机体积很小，仅有火柴盒那么大。元件的排列如图3。天地线用两个小型接线柱。耳机也用小型的耳机插座。为了缩小体积，矿石不用矿石架。用一根较粗硬的铜丝，一头焊在矿石头上，另一头焊在耳机插座上，使矿石不致摇动。
取一块塑料板或薄木板作面板，在面板上按图打好洞（可用铁筷绕红了，在上面烫洞）。然后把元件装在上面。然后焊接。再做一个机盒。空出一面，使面板装上去后恰好装牢。因线圈长度基本上等于机盒的厚度，所以装好后不会摇动，不必再加固定。在机盒内的四角装上四条等腰直角三角形的柱子，它的长度应恰好等于机盒厚度减去面板的厚度。将它们分别胶在机盒的四个角上，这样面板便不会向里面凹陷下去了。另一方面也不致压坏线圈。
在机盒的边上钻一个小孔，插入一枚大头针，以供调节矿石之用。孔不可钻得太大，否则针容易漏掉。如果改用半导体二极管代替矿石，那么这就不必了。但二极管的价钱较贵，音量并不大多少。为了节省一些，所以还是用矿石。
由于配定的旋轴较细，用一般的旋钮装上时不在轴心上，所以先在旋钮内用白铁皮剪一小块衬在里面，再套上去，就在轴心上了。如果嫌配定的旋柄太短，可先在上面焊一个小螺丝钉就行了。
调整时将面板从机盒内取出，装好天地线，插上耳机。调节矿石，听到“咯咯”声时，表示矿石已调好。再慢慢旋动电容器即可听到声音了。然后调节线圈中的磁心，使声音达到最清楚最响亮。调整工作最好在夜间进行，因为夜里收音条件较好。调整好后，轻轻放入机盒。因配定的电容量改变较快，旋转时须慢慢地旋。可用有尖嘴的小形圆旋钮。电台频率刻度直接刻在面板上。（高金如）
