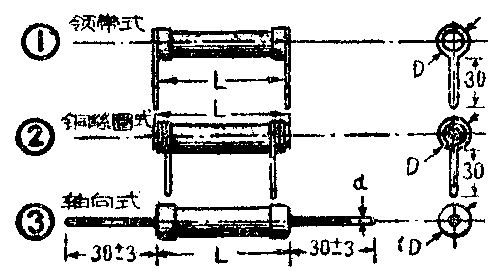

前一时期，国内生产的碳膜电阻几乎都是径向引出线式结构的，如大家所熟知并经常接触到的领带式（图1）或铜丝圈式（图2）。这种径向引出线结构缺点较多，特别是焊接性能不良，使用不方便以及难以自动化生产等。
自从1961年以来，上海无线电厂在生产碳膜电阻方面作了重大的革新，目前上海生产的碳膜电阴都改成为轴向引出线式的，如图3。
这种新型碳膜电阻具有下列优点：
1．电气性能：温度系数、抗潮性、焊接性能等都较同类型径向引出线结构的优越，陶瓷基体与引出线的端接触电阻最大不超过0.2欧姆。
2．焊接容易，使用方便。
3．零部件制造简单，在生产中能提高机械化及自动化程度，可以提高生产率，降低成本。
这种新型轴向引出线式碳膜电阻按其标称功率也分为1/4瓦、1/2瓦、1瓦、2瓦四种主要型式，其尺寸大小参见图3及附表。（寿钦）
标称功率 尺寸（毫米） 重量（克）
（瓦） D L D
1/4 0.90 16.5±0.5 5.3±0.1 1.4
1/2 0.90 26±1 5.3±0.1 1.8
1 0.90 28±1 6.95±0.1 3.2
2 1.00 46±2 8.9±0.1 8.5
