直流收音机变频级的检修

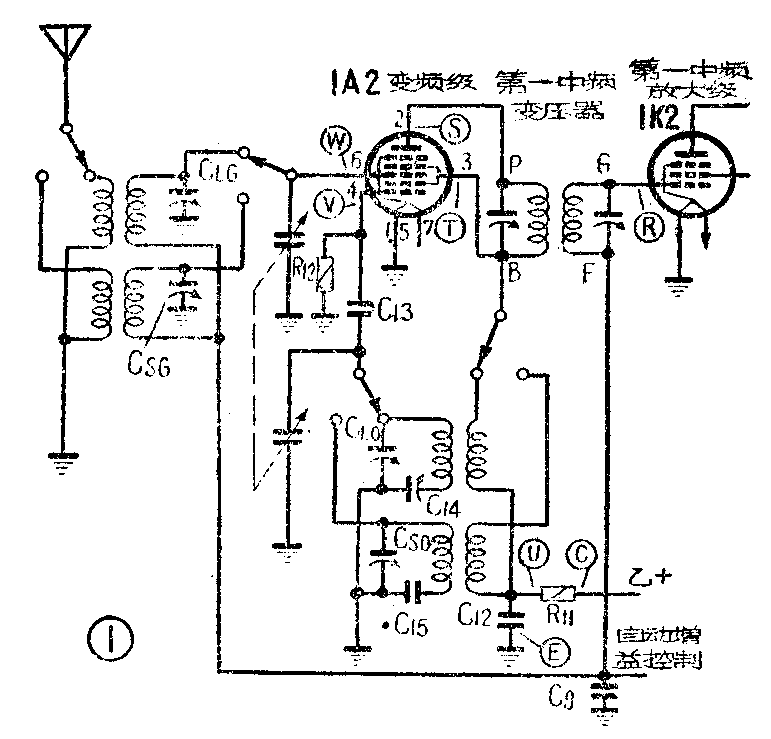

干电池式直流超外差式收音机的变频级包括输入调谐电路、混频和本机振荡器等三个部分。它的基本线路如图1所示。这一级接线比较复杂，在整机中也是容易发生故障的一个部分。检修时可以分别从振荡、混频电路和输入电路两方面进行分析寻找。

振荡部分的故障现象有三种：一是振荡停止，收音机完全不能收音；二是振荡低弱，收音机虽能收音，但灵敏度很差，收听电台很少。或只能收到电力较强的电台，而且音量显著降低，这是渔区收音机常见的毛病；第三种现象是振荡中产生寄生啸叫。

检查本机振荡器是否振荡，可用小螺丝刀触碰振荡栅极，试听扬声器有无声音；或用内阻较高的万用表扳在直流低电压档，以正试棒接E点、负试棒接V点测试振荡栅负偏压。在正常情况下，干电池外差机的振荡偏压约为1～2伏上下。如果电表没有指示，证明没有振荡。另外，也可以观察电子管工作电流的变化来判断。用电压表跨在R\(_{ll}\)两端上，电表将指出一个电压降，然后把V点与地之间临时短接，如果电表指示的压降稍有升高，表示有振荡；电表不动则没有振荡。

排除振荡部分的故障，首先检查变频管的屏极和帘栅极电压是否正常，以及串接在乙电路中的各个元件有无变质，然后和混频部分合并起来检查。

（1）降压电阻R\(_{1l}\)开路或变值。测量E—U点无电压值或电压很低。将电表跨接R11两端时无电压降或压降很小。

（2）旁路电容器C\(_{12}\)开路或漏电。C12是变频管的第二栅极旁路电容，使第二栅极所输出的高频电流能够顺利通过，构成稳定的振荡电路。这个电容器承受的电压很低，一般击穿的情况是不会有的。但可能由于脱焊开路，使振荡停止。可另用0.01微法电容器与它并联试一试。在渔区的直流机中，它也可能受潮变质漏电，使振荡停止。C\(_{12}\)如有漏电的情况，测量E—U点电压将低落。检查时可将电容器一端烫开，用欧姆表检验它的绝缘电阻是否低落。

（3）振荡线圈次级电路断开。测量E—U两点有电压值，而E—T两点无电压值。同时，把波段开关向短波、长波反复扳动。如果扳到短波时E—T两点有电压指示，而长波无指示，说明长波线圈部分断路。先用欧姆计检查线圈两端通断情况以及波段开关接触是否良好。明确后再拆下来修理或调换。如果短波无指示，则说明短波线圈中断，可同法检查处理。

（4）中频变压器初级开路。测量E—T点有电压值，E—S点无电压值。用欧姆计测试T—S两点阻值，指针将指无穷大。检修方法参见本年第1期“直流收音机中放级的检修”一文。

（5）中频变压器初级与机壳短路。测量E—S点和E—T点均无电压，E—C点电压显著低落，同时R\(_{11}\)发高热。发生这种情况，应把电源立即断开，并将波段开关上接在连通变频管第2、4栅和中频变压器B端一刀的接线剪断。然后，用欧姆计一端接E点，一端接S或T点。如有电阻指示，就测中频变压器初级是否与地短路。其次，还要将变频管拔下来，仔细检查帘栅极及屏极与灯丝间有无短路，以及管座接脚等有无因焊接不慎与机座相触等现象。确定是中频变压器与地短路后，应拆下来修理。

（6）变频管衰老。在干电池式收音机中，由于变频管衰老，不生振荡或是振荡低弱的故障是很普遍的。如果收音机不能收音，测量屏极、帘栅极电压都正常，用小螺丝刀触碰V点也稍有沙喇之声，但测振荡栅无偏压，可以先调换新管一试。以尽快确定故障原因。电子管衰老的原因，一般是使用日久，或是平时所用甲电电压过高，久后丝极放射能力降低，以致甲是稍低一点就振荡低弱或停振。也有这样情况：刚开机时收音正常，但几分钟后振荡就慢慢低落下去。如用小螺丝刀轻触V点，收音又可恢复正常，再过—段时间又弱下去。这也是电子管不良的结果，只好调换新管。

（7）振荡栅回路线圈开路或受潮漏电。线圈接线有的是以颜色标识，有的是以E和LG、SG等字样表示。检查时把欧姆计扳到R×1档，以美通610R中波段线圈为例，测试绿、白色两端，直流电阻约为2.5欧（屏回路线圈，即黄和无色两端约为1欧左右）。短波线圈的阻值很小，一般电表是测不出阻值的。测试时如电表指针不动，则是线圈中断。如果阻值增大，则是接触不良或局部有—、二根线受潮霉断。如果收音机各部分都正常，只是声音低弱，灵敏度差，这样就可能是线圈漏电造成。将线圈柝下，放在热蜡里浸煮，将潮气驱除即可解决。

（8）波段开关接触不良。开关使用日久，接点不良，会造成停振故障。特别是在渔区，它容易因潮发生铜绿，以致接触电阻增大。有时扳到中波段正常而短波段不能收音。有时扳到一个波段上， 必须稍微向回扳一下才能收音。检查时把欧姆计扳到R×1档，测试各接触点，并把开关向长波、短波段反复扳动。发现有绿锈积垢，可用汽油或酒精清洗。波段开关两点接触电阻一般要求不应大于0.02欧。

（9）补偿电容器C\(_{SO}\)或CLO短路或漏电。短路后，振荡线圈栅回路短路，振荡停止。如果电容器积垢太多，会产生漏电，使收音机灵敏度降低。检修时，把电容器的一端烫开后振荡如能够恢复正常，说明就是这个电容器有问题。把故障电容器拆下来清洗干净，短路或漏电情况即可消除。

（10）振荡栅回路双连电容器碰片或漏电。产生碰片故障时，测量E—V两点无振荡偏压。旋动电容器能听到喀喇的响声。检修时烫开定片接线，用欧姆计接定片、动片两端．慢慢地旋转动片，旋动到碰片短路时欧姆计指针会猛跳至零点。查明相碰之处用小刀轻轻拨开，再反复的旋进旋出测验。渔区收音机因受海水潮气影响，双连极片之间还容易腐蚀产生白点，造成漏电，以致振荡低弱，可用硬纸片插进动、定两片之间，将双连旋进旋出，反复擦刮，以除去腐蚀物。

（11）耦合电容器C\(_{13}\)一端开路或漏电。这只电容器开路，振荡栅极失去耦合，便停止振荡。它的接点接触不良，电阻增大，会使振荡频率不稳定。如果受潮严重，也会漏电，出现中波和短波段低端振荡低弱。

（12）振荡栅漏电阻R\(_{12}\)开路或变值。R12开路，振荡停止。但用万用表测量V—E两点电压时仍有负偏压，同时恢复振荡可以收音。当试棒离开V点时振荡即又停止，收不到信号。这只电阻一般是50千欧\(\frac{1}{2}\)瓦型的。如果变大，会引起收音机产生啸叫。阻值变小，振荡偏压将随之低落。检修用欧姆表测试V点对地阻值，过大过小都应更换。

（13）衬垫电容器C\(_{14}\)和C15漏电或短路。初垫电容在中波段是用胶木或瓷质半调整式（C\(_{14}\)），最大电容量600微微法。使用日久，会因积有尘垢和受潮产生漏电，由此引起的故障现象主要是振荡不稳定，或有时在频率低端不起振荡。若系短路，收音机仍可收到强力电台，但频率指示改变，例如1500千赫的电台，可能在750千赫附近出现。检修可将它拆下用汽油清洗，擦净烘干后重新焊上。短波段电容器（C15）是云母介质固定型的，积垢受潮也会有漏电的现象发生。

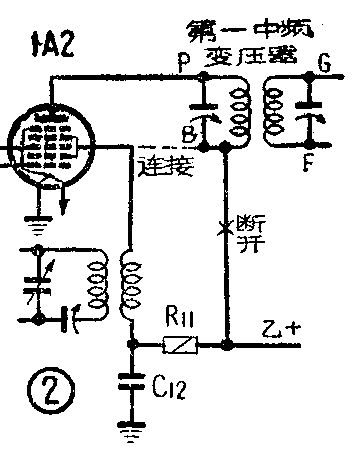

（14）振荡屏回路的电路影响。有些直流收音机的振荡屏回路采用图2所示电路。变频管使用一段时间后，就会出现振荡低弱现象。检修可按图中虚线将中频变压器至乙十的一端剪开，改接到帘栅极上。这样变频管的屏流也经过反馈线圈，能使振荡增强。

（15）双连电容器接地不良。由于机壳受潮生锈或焊接点腐蚀，地线接触不良，电阻增大，就会造成振荡低弱。遇有腐蚀或生有白色粉状，必须清洗刮擦干净，然后焊牢。双连动片是一端用螺丝和钢珠抵住轴眼，另一端通过钢珠轴承装在架上。日久内部积有灰垢，也会造成接触不良，对地电阻增大。要用汽油清洗干净，不可忽视。

（16）甲、乙电不足或甲电正负接反。甲电池和乙电池电力不足，电子管特别是变频管不能保持正常工作。甲电池的正、负极接反了也会这样。有些直流机在甲电正端串联有降压电阻，甲电不足时，可将这只电阻短路，收音机尚可维持继续工作一段时期。

确定振荡电路没有故障以后，如果仍旧收不到电台播音，那么就要检查天线线圈和调谐回路的元件。由于这部分元件损坏引起的故障现象如下：

（1）调谐线圈开路或受潮。开路后尚能收到本地电台和电气干扰的噪杂声。触碰天线仍有沙喇声音。检修可用欧姆计R×1档测试线圈阻值来判断。中波61OR式调谐线圈直流电阻约为4.5欧。严重受潮后会出现灵敏度降低、声音低弱的现象。可按新旧程度换用新品。

（2）调谐回路双连电容器接线开路、漏电或碰片。接栅极引线开路与线圈开路情况一样，有时不能收到1500千赫附近频率较高或强力电台，但它们是在频率低端（650千赫处）出现。要注意定片及波段开关各焊接点有无脱落。接地线开路现象同上，多系由于动片接通底板地线的接线焊接不牢脱落。检修时要把机壳底板翻过来仔细检查，重新焊牢。双连电容器漏电则收音低弱。碰片则转到某一点时收音完全停止。检修方法与前面谈过的相同。

（3）栅回路补偿电容器C\(_{LG}\)或CSG漏电或碰地短路。在漏电情况下,尚能收到天电和电气干扰杂声以及本地强力电台。短路后完全无声。如将电容器通至栅极端烫开后声音大增，说明它有问题，应柝下清洗或换新。

（4）调谐线圈至自动增益控制电路接线开路。尚能收到电气噪声及本地电台，触天线时也有喀喇之声，调谐不起显著作用。用欧姆计R×1档，一端触双连栅回路定片，另一端触第一中频变压器次级F端，如果电表无指示或阻值很大，说明这部分可能接线脱焊、中断或接触不良。

（5）天线线圈接地开路。收音轻弱，有时只能收到强力电台，触天线时沙喇之声较轻。用欧姆计R×1档，试棒一端接天线，一端接机座时无指示。再进一步测量线圈本身是否断路或与地线接柱间是否脱焊。

（6）天线圈引出线开路或机与座短路。完全收不到声音，触碰天线亦无沙喇之声。检查用欧姆计R×1档测验。610R线圈的天线圈阻值约在20欧左右。有些直流机天线是用一个接线柱装在铁壳上。修理中曾发现有因松脱和绝缘破裂与机壳短路的情况。

（7）波段开关接触不良。故障情况与（甲）段第（8）节相同。 （石锐）
