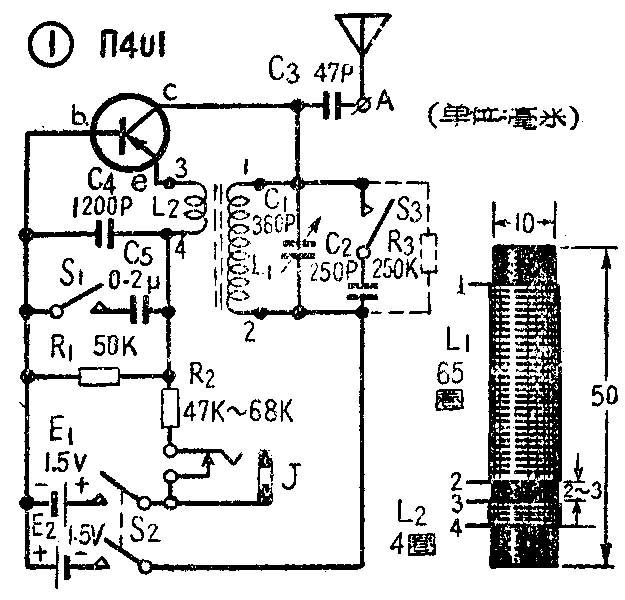

一般用晶体管的高频信号发生器至少要用两只三极管，一管产生高频等幅波信号，一管产生音频信号来对高频进行调制。这里介绍的高频振荡器，只用一只高频三极管（П—401）就能产生已调幅的高频信号。这主要是采用了“自调幅”电路，利用加大发射极电路中RC的时间常数使其产生间歇振荡的方法，来形成“自调幅”作用。此外，本机也备有“外调幅”输入插口，可直接利用拾音器的输出来调制高频振荡。全机电路见图1。

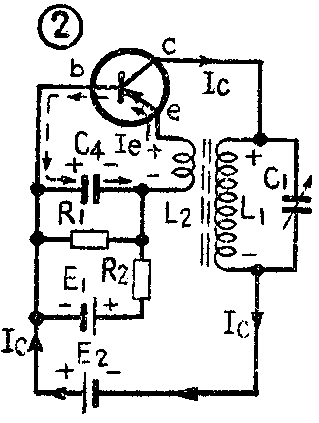

高频振荡器采用共基极电感反馈式振荡电路，调谐回路接在集电极电路内。在产生振荡的过程中，电源开关S\(_{2}\)闭合，当集电极电流Ic流过调谐回路L\(_{1}\)C1时，设某一瞬间L\(_{1}\)上的电压为上正下负（如图2），由于L2与L\(_{1}\)同相，L2上的感应电压也是上正下负，这样就相当于增加了发射极的正向偏压，使I\(_{e}\)与Ic加大，促进了振荡的进一步增强。与此同时，由于I\(_{e}\)向电容器C4充电（如图2中虚线所示），又产生了一个与原正向偏压相反的负压（e端为负，b端为正），限制了I\(_{e}\)、Ic的进一步加大与振荡的继续增强。于是振荡器就被稳定在一定的平衡点上，维持等幅的高频振荡。这时电容器C\(_{4}\)与电阻R1的作用，与电子管振荡器中的栅极电阻与电容相似，起着自动平稳振荡幅度的作用。

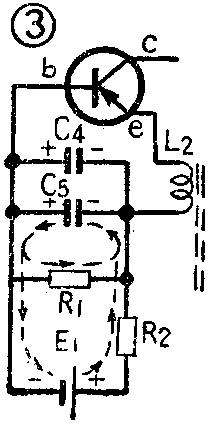

当图1中开关S\(_{1}\)闭合，使C5与C\(_{4}\)并联后，由于电容量增加了约200倍（从1200到201200微微法），使发射极电路中的RC时间常数大大增加。因此，在振荡器开始振荡时，由于电容器C4、C\(_{5}\)充电的速度很慢，以致在负压还未来得及建立之前，振荡的幅度就已迅速增大。振荡幅度增大，发射板电流Ie也随着加大，使电容器C\(_{4}\)、C5被充上较高的负压。当负压增大到一定程度时，自激振荡条件被破坏，振荡器便停止振荡。这时，晶体管便处于截止状态。C\(_{4}\)、C5上的负压通过R\(_{1}\)与E1、R\(_{2}\)放电（如图3的箭头所示），并在负压放完后继续被E1充上正压。于是，晶体管又开始导电，使振荡器重新开始振荡。振荡器就这样不断地重复上述过程，产生了类似自灭式超再生机中那样的间歇振荡。适当选择电容器C\(_{5}\)的容量，就能使间歇振荡的重复频率处在音频范围以内，使振荡器输出一个按照这一音频频率调幅的高频信号。

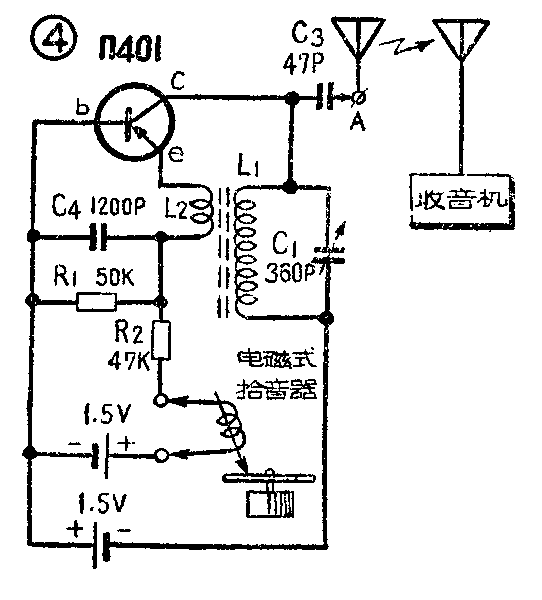

本机除了可输出等幅的与“自调幅”的高频信号外，还可利用外部的不同频率音频信号输入到发射极电路来进行调幅。由于发射极电路中的电压与电流都很小（在图1的发射极电路中I\(_{e}\)为30微安上下，E1仅1.5伏），只需要输入很小的音频电压，就足以进行有效的调幅。因此，可以直接利用电磁式拾音器（电唱头）的音频输出（输出电压为0.25伏左右）插入插口J中进行调幅。这时本机不仅可作为高频信号发生器，还可如图4所示，作为一具“无线电唱机”放送唱片，用收音机放音收听。由于本机的输出功率很小，仅在数十微瓦以内，比一般电子管外差机中本机振荡器的功率还小得多，故不会干扰邻居的收音机。由于输出小，使用时可将振荡器天线端与收音机天线相互靠近。收音机天线只要有2～3尺长已够，太长反而易受外界电台干扰。如果是灵敏度较低的简单收音机，则可直接将两天线连接在一起。如果是使用磁性天线的晶体管收音机，可将两机的磁棒互相靠近（顺轴线方向对齐）。这样的一具“无线电唱机”与普通电唱机相比，具有以下优点：（1）不必与收音机直接相连，故可适应于各种程式的收音机，而不必考虑它有无拾音器插口或插口的型式不合等等。（2）充分利用了收音机全机的放大量，灵敏度比从拾音器插口输入时要高。（3）由于中频放大器有一定的选择性，能限制5千赫以上的边频通过。故可大大削弱电唱头输出中的沙沙声（其频率多在5千赫以上）。
除了以上用途外，本机还可与收音机配合作为电码练习器。这时只要在图1的插口J中插入一只电键，并将“自调幅”开关S\(_{1}\)及电源开关S2闭合，即可向收音机发出调幅电报信号。

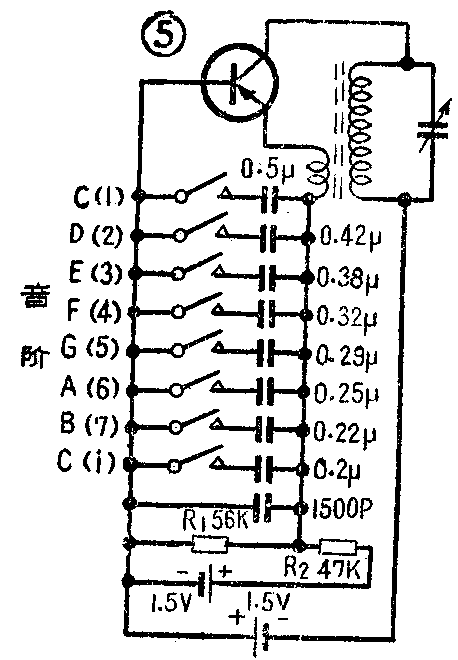

利用同上原理，本机还可装成为一具电子乐器。将图1电路中的C\(_{5}\)与S1改成图5中的8只电容器与琴键，则可成为一具“无线电琴”，音调可以调整R\(_{1}\)、R2的阻值来校正。
下面谈谈图1电路的实际制作与零件选用等问题。
线圈L\(_{1}\)、L2：在φ10×50毫米的磁性瓷棒上用0.31毫米（30号）左右的纱包线绕65圈为L\(_{1}\)，用同样线绕4圈为L2。L\(_{1}\)、L2两线圈的绕制方向一致，接法如图1所示。
调谐电容器由C\(_{1}\)与C2组成：C\(_{1}\)为单速可变电容器，最大电容量为360微微法；C2为云母固定电容器，受开关S\(_{3}\)控制。单独接用可变电容器C1时，调谐范围包括整个中波广播波段。为了从振荡器得到465千赫的中频信号，可闭上开关S\(_{3}\)，把C2并联上去。C\(_{2}\)的容量大致为250微微法，合适的数值要由试验确定。
电路装好后，当调谐回路L\(_{1}\)、C1的品质因数（Q值）较高时，可能只产生等幅振荡，而不能产生间歇振荡（即C\(_{5}\)并联上以后仍为等幅振荡）。这是由于C4、C\(_{5}\)充上的负压不足以破坏自激条件而使振荡停止。为了促使振荡在此时产生间歇，可采用在L1、C\(_{1}\)上并联阻尼电阻R3。（250千欧）的方法来降低Q值。此外，如果L\(_{2}\)与L1的距离过近，或L\(_{2}\)圈数过多，R2阻值过小，也都可能增强了等幅振荡而无法产生间歇振荡。反之，如果L\(_{2}\)距L1过远，或L\(_{2}\)圈数过少、R2阻值过大、R\(_{3}\)阻值过小，则将连等幅振荡也无法产生。

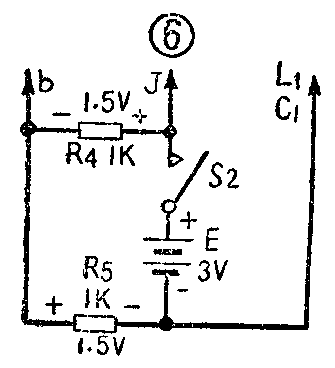

电源由两节1.5伏干电池串联供电，中点接基极+1.5伏电池E\(_{1}\)供发射极电路，-1.5伏电池E2供集电极电路。电流I\(_{e}\)与Ic均约30至40微安左右（因为α≈1，故I\(_{c}\)≈Ie）。由于耗电极省，故可用最小型的或其他机器上用旧了的干电池。如果采用一组不抽头的3伏电池供电，则可另加两只分压电阻R\(_{4}\)、R5（各1千欧），并将S\(_{2}\)由双刀开关改成为单刀开关如图6。但这种接法将使电源消耗增大，电池输出电流约1.5毫安，比前一种接法的耗电要多许多倍。
晶体管可用П401或ＺＫ306等各种型号高频管。由于采用的是共基极接法，电流放大系数α=\(\frac{β}{β+1}\)。不同的晶体管在共发射极电路中β值可能相差很大，而在这里则α变化很小，始终近于1（例如当β=19时，α＝0.95，而β=99时，α＝0.99。当β变化5.2倍时，α的变化仅不到5％）。故I\(_{c}\)≈Ie，而I\(_{e}\)≈E1;R\(_{2}\)，当电池电压E1与R\(_{2}\)阻值一定后，Ie与I\(_{c}\)的数值也就基本一定，受改变晶体管型号或换用晶体管的影响不大，这也是共基极接法的一个优点。（洪德庚）
