及时了解扩音机负荷部分的工作情况很为必要，在线路一旦发生故障时，就能及时处理，以免损坏机件。一般扩音机的监听器都是与输出线路并联的，这种接法只能监听扩音机的工作情况，而负荷线路工作情况如何，却不能了解。根据这种情况，我们在扩音机负荷线路中加装了一个监视、监听器，通过它可以及时了解负荷线路的工作情况。
这种装置的线路如图（1）所示。图中J为一个二心插孔，备插监听器用，L为指示灯。指示灯接在插孔2、3接点上。在平常不插入监听器时，指示灯与线路串联。当扩音机工作时，音频电流通过指示灯，指示灯则随信号的强弱而作明暗的变化；当负荷开路时，指示灯不亮，值机人员就能及时发现，加以处理。当负荷线路短路时，指示灯将被烧毁，起到保险丝的作用。由于音频电流全部通过指示灯，所以指示灯允许通过的电流应不小于负荷线路的最大电流；过小则指示灯不耐久，过大则起不到保险作用。负荷线路的最大电流I\(_{M}\)可由公式IM=\(\frac{\sqrt{P}}{_{S}}\)ZS计算（式中P\(_{S}\)为负荷总功率，ZS为负荷总阻抗）。为了少消耗电力，指示灯应当选用标称电压尽可能低的。我们在500欧、25瓦的负荷线路中用一只1.5伏250毫安的指示灯，耗电仅0.3瓦。以上是监视器部分。

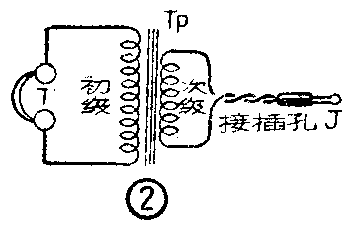

我们的监听器，也是串接在线路中的，从耳机中的声音如何来判别线路的工作好坏。由于耳机的阻抗很高，不能直接串入线路中、所以采用图（2）的接法。图中，L\(_{p}\)为6V6输出变压器（初级线阻抗为5千欧，次级为3欧），T为耳机，阻抗为2～5千欧。输出变压器次级接以二心插头。当插头插入图（l）J插孔时，输出变压器次级与线路串联，从耳机中就可以监听线路的工作情况。
由于输出变压器在线路中损耗的功率P\(_{T}\)=Ps×\(\frac{Z}{_{T}}\)ZS+Z\(_{T}\)（式中ZT为输出变压器次级阻抗），所以次级阻抗越低越好。我们用次级为3欧的变压器串接在500欧、25瓦的线路中，消耗的电力仅0.15瓦。这样大的功率用耳机放音已足够响亮了。如用3Q5的输出变压器（初级阻抗为8千欧），还可以用舌簧扬声器放音。为了使监听器放音响亮，所以当监听部分插入插孔时，便将指示灯自动断开。因为构造的关系，塞孔J的1、2接点，使用时间一长，常会发生接触不良的现象。为了保证工作可靠，可在1、2接点间加接开关，如图（1）中虚线所示。平时将开关闭合，在使用监听器时，即须将开关打开，否则耳机中将没有足够的声音。为了安全，这种装置应串接在电位低的一根馈线中。
这种线路只适用于高阻抗输出线路，不适用于低阻抗输出线路。好在低阻抗输出时，扬声器都接在近处，线路较短，有问题易于发现。所以这种装置还是经济实用的。（宋传伦）
