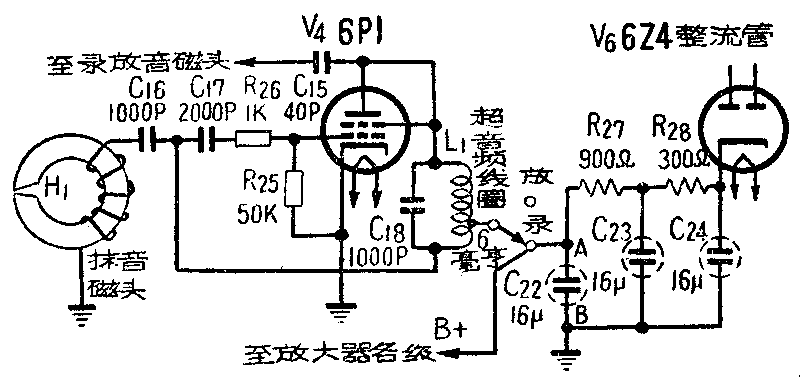

“810”录音机使用久了，容易出现抹音不净的故障。附图是它的抹音部分电路图。抹音不净常是出于以下两个原因：

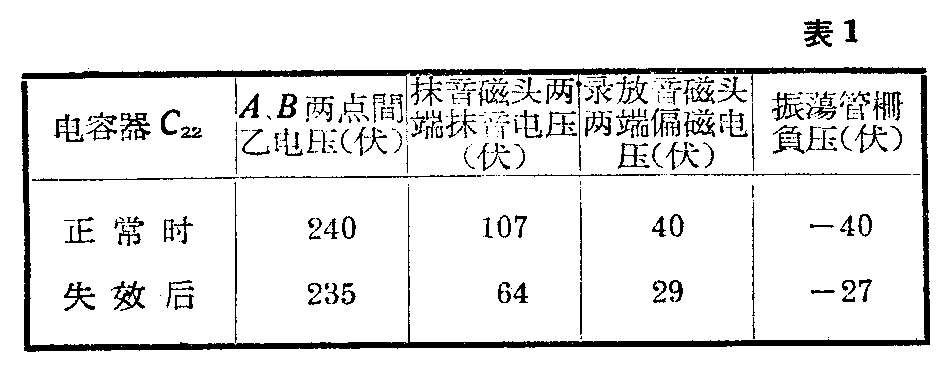

1．超音频振荡管（6P1）屏极电源旁路电容器C\(_{22}\)失效 在电路中，电容器C22有三个作用：①电源整流部分的滤波电容器；②音频放大部分末级强放的退耦电容器；③录音时又是超音频电流（35～45千赫）的旁路电容器。它的失效会使超音频电路的内阻增加，超音频电流降低，以致引起抹音不净，录音失真，甚至在录放音时还可能产生振荡啸叫。根据一部录音机的实测纪录，电容器C\(_{22}\)正常时和失效后各有关部分的电压数值如表1所示（系用20000欧／伏万用电表0～250伏交流或直流档测量，以下各表同）。从表上各项数值分析，可得出如下几点结论：
（1）电容器C\(_{22}\)失效后，总的乙电输出由正常的240伏降低为235伏，变化很小。C22虽是音频放大部分末级强放的退耦电容器，但由于前面各级电压放大的乙电路内都另有退耦合装置，在正常情况下不易产生显著的交流哼声或振荡啸叫（但如前级退耦电容器容量不足或失效时情况就不同了），因此放音情况还接近正常。正是因为这样，所以这一故障也比较难于发现。
（2）电容器C\(_{22}\)失效后，抹音磁头上抹音电压由正常时的107伏下降为64伏。这时抹音头上所得到的抹音功率，仅为正常时的三分之一，影响抹音效果，使抹音不净。
（3）录放音磁头上的偏磁电压，在这种录音机中通常是在40伏上下。C\(_{22}\)失效后，降低为29伏。由于偏磁电压不足，便造成录音失真。
为什么C\(_{22}\)失效后会使抹音电压大幅度下降呢？从图1可见，在振荡回路中，超音频电流是经过C22同振荡管构成回路的。由于C\(_{22}\)容量很大（16～20微法）对35～45千赫超音频电流来说，几乎畅通无阻。C22失效后，超音频电流要借道电阻R\(_{27}\)和电容器C22来构成通路。由于R\(_{27}\)（900～1000欧）的串入既会使超音频电流减小，同时也会使超音频振荡减弱，因此抹音电流就显著降落了。表中振荡管栅负压数值自正常的—40伏降落为—27伏，就说明了这一问题。
检修时可用一只完好的16～20微法电解电容器临时并联在C\(_{22}\)两端来判断。
2．抹音磁头线圈（H\(_{1}\)）的电感量起了变化，或超音频耦合电容器C16电容量变化或开路从图1可看出，抹音磁头线圈与耦合电容器C\(_{16}\)是串联的。C16的作用是隔断直流，防止振荡回路中的高压进入抹音磁头，同时将回路中超音频电流耦合到抹音头上。因此C\(_{16}\)的绝缘及耐压程度必须十分良好。为了使抹音磁头上能得到足够的抹音功率，C16和抹音磁头线圈串联后的电路至少应与超音频振荡频率接近谐振，这样可使流过抹音磁头线圈的抹音电流最大，这时抹音磁头两端的电压也最大。当C\(_{16}\)容量变化、开路，或抹音磁头线圈电感量变化时，都会使抹音磁头上的抹音电流显著减小，当电流减小到一定限度后，就产生抹音不净的故障。
抹音磁头电感量是怎样变化的呢？不外以下几个原因：
（1）抹音磁头的铁心一般是坡莫合金制的，整个磁头是用塑料压成，其工作间隙部分经常与磁带接触，遭受磨损，导磁体截面逐渐减少，导磁率相应降低，因此磁头电感量随着减小。由于C\(_{16}\)同磁头线圈串联后的谐振特性不很尖锐，当磁头电感减小不多时，还不致引起抹音电流显著降落。但磨损过甚时，磁头电感量变化较大，使电路严重失谐，抹音头上的抹音电流便显著下降，影响抹音。
（2）磁头受到较大的敲击或拆修不当，或因电容器C\(_{1}\)6漏电受到直流电的磁化，也会使磁头铁心导磁性能变化，导致线圈电感量发生变化。
（3）目前生产的“810”机用的塑料磁头，规格并不完全一致。有的磁头线圈电感量会相差很大。我们曾在同一架“810”机上前试用过两只新抹音磁头以作对比，其中一只磁头，两端抹音电压仅有60伏左右，这时只有变换C\(_{16}\)的电容量，将电路重新调谐，使磁头两端抹音电压提升到规定数值（一般应为80～100伏）。

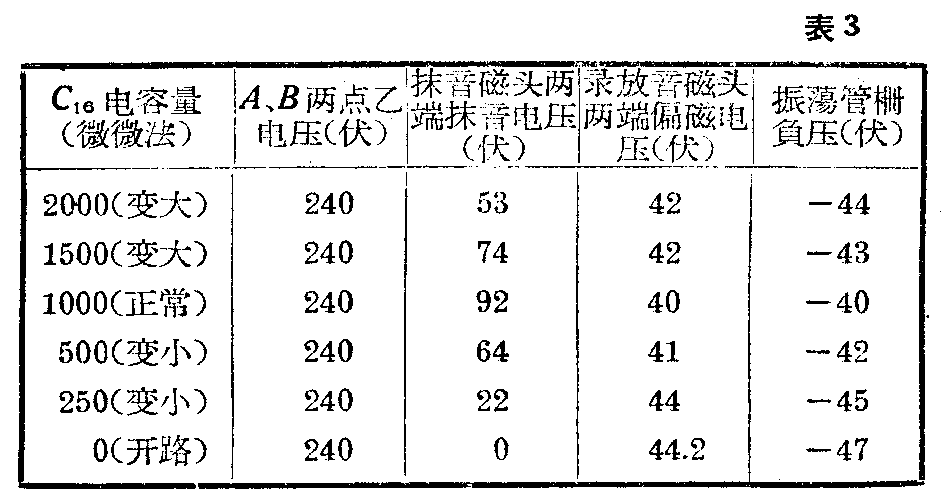

应当注意，在各种电容器中，有些电容器标示数值可能与实值相差很多，有的误差达到50％以上C\(_{16}\)损坏后，换用时必须选用质量较好、容量误差较小的，或选用多种不同容量的并联起来，配成C16原来应有的数值。换用的电容器误差过大，就会造成电路严重失谐，使抹音电压降低。表2是三只不同电感的抹音磁头装在“810”机上具体测得的有关数据。测试时C\(_{16}\)数值保持原值不动。C16电容器开路或容量不符合对抹音、偏磁等电压的变化实测数据见表3。测试时抹音磁头电感保持原来的不动。
从上面两表数值，可以发现如下几个问题：
（1）抹音磁头的电感和电容器的容量发生变化，对振荡管栅负压的变动影响不大，总的乙电输出电压恒定不变，所以对音频放大部分和超音频振荡部分的工作没有显著影响。
（2）抹音磁头电感或C\(_{16}\)电容量变化时，录、放音磁头上的偏磁电压仍维持在正常时的40伏左右，所以在录放音时都不会产生明显的失真。
（3）抹音磁头电感量或C\(_{16}\)电容量不论变大或变小，在抹音磁头两端的抹音电压都会有明显的降低，而且变化数值愈大，抹音电压下降愈严重。降低到一定程度后，就影响抹音工作的正常进行，造成抹音不净的现象。
（4）C\(_{16}\)开路后失去了耦合作用，等于振荡回路与抹音磁头间的电路不通了。这时就没有抹音电流，不起抹音作用。但录、放音磁头上的偏磁电压仍维持在40多伏。因此，对录、放音来说，听不出有什么失真，机器却不能抹音。
修理方法除上面谈到的以外，还有下面一个巧妙办法。有一台“810”机换了一只新抹音磁头后，测量磁头两端抹音电压只有20多伏。但用一根旧中频变压器的铁粉心插进超音频振荡级线圈（附图中的L\(_{1}\)）管内，抹音电压即刻升到70多伏，抹音不净的故障就解决了。这是什么原因呢？经过测试，原来这只新换的磁头，电感比较原来一只的大得多。机内C16原值没有变化，串联后的谐振频率比过去低了，不能与原电路谐振，于是磁头上抹音电压就显著地下降了。当铁粉心插进线圈L\(_{1}\)后，超音频率因振荡回路线圈电感增大而相应下降，恰好同抹音磁头和C16串联电路的谐振频率接近，于是电路重新达到了谐振状态，便使抹音电压上升。但是这个办法并不能使超音频率偏移很多。如果失谐很大，仍应更换C\(_{16}\)，才能彻底解决。（庞炳根 朱剑和）
