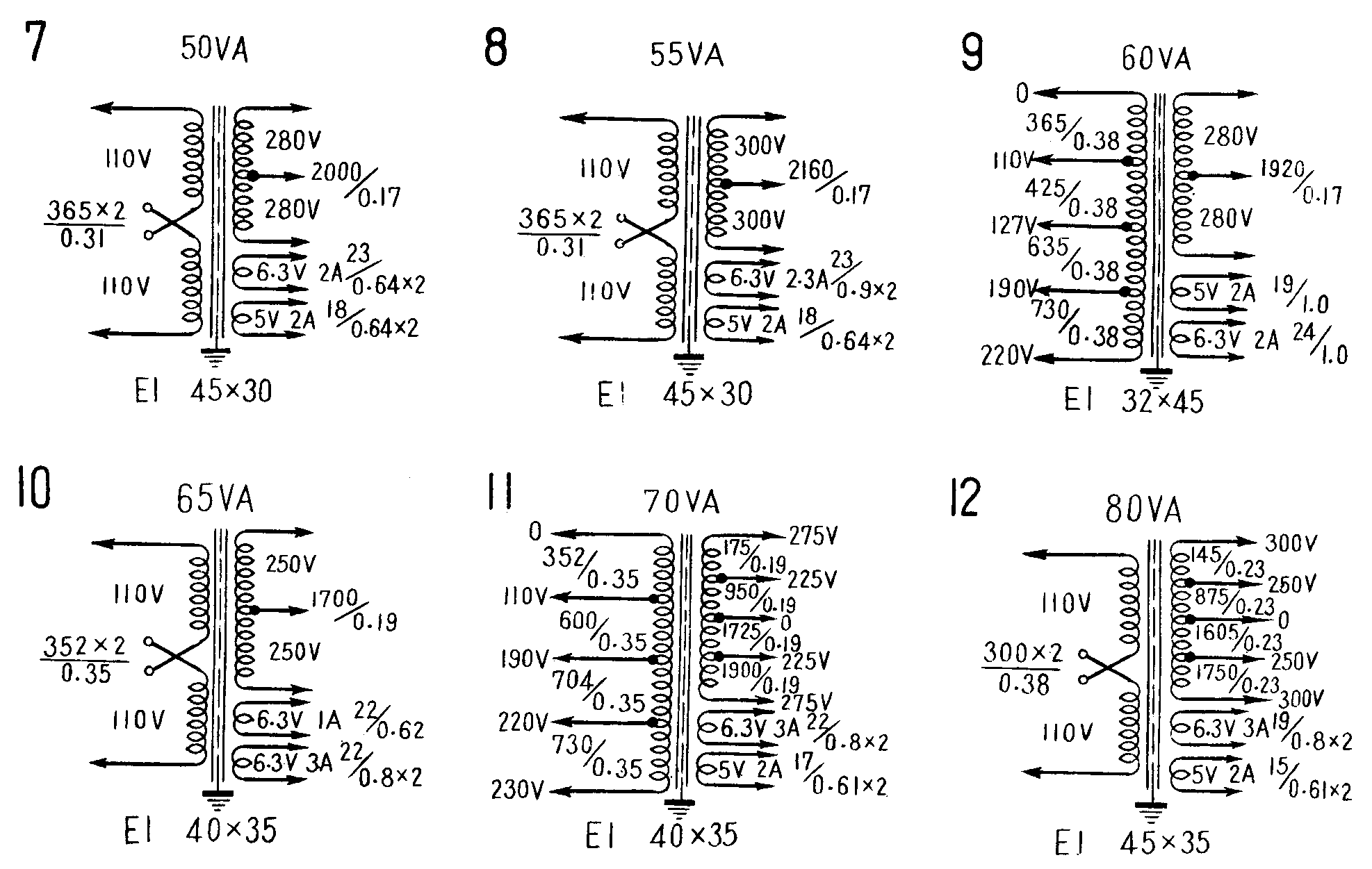

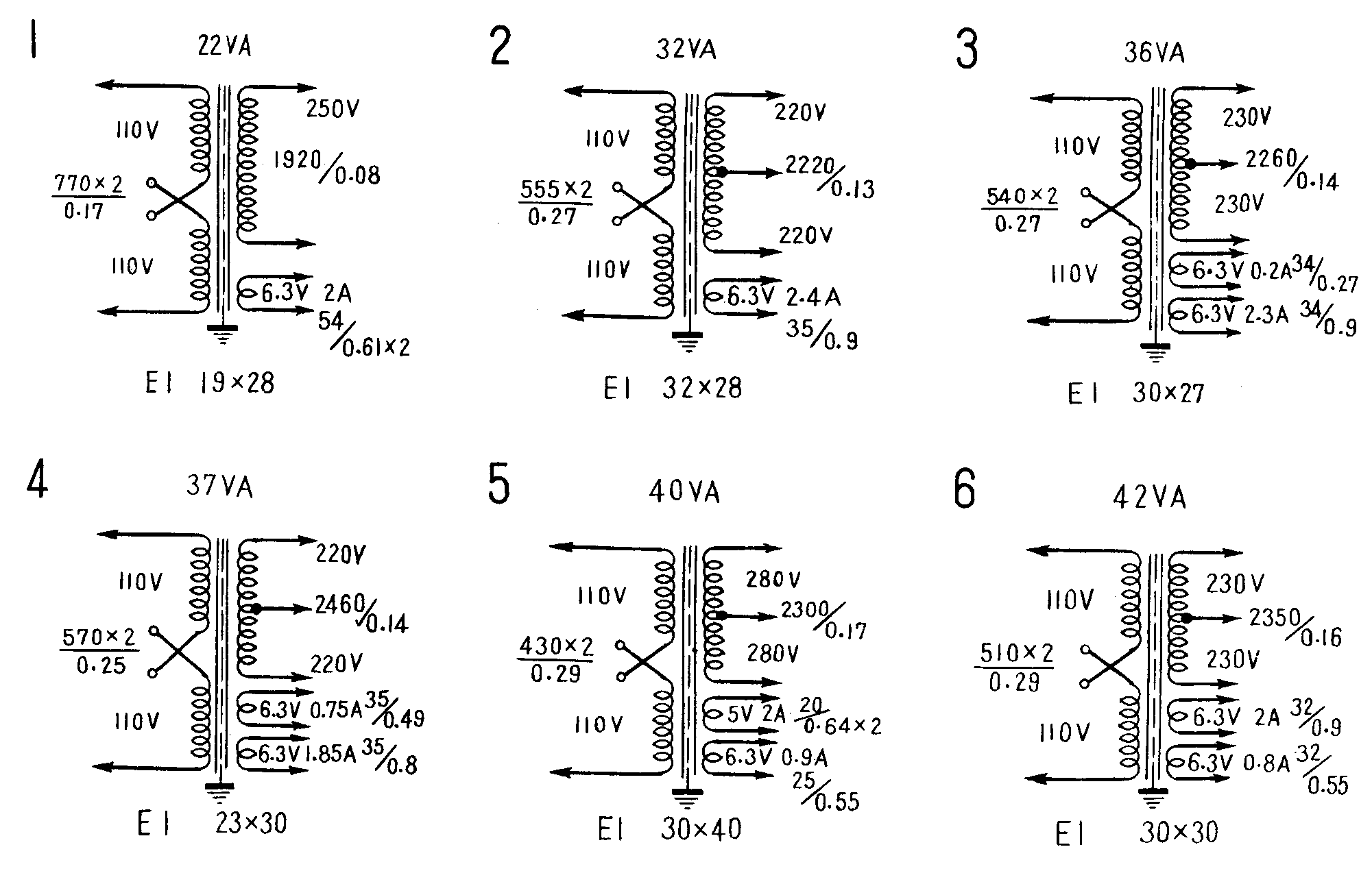

广播收音机中应用的电源变压器设计方法，在一般无线电书刊中已介绍得很多，但是对业余爱好者来说，按照公式计算铁心尺寸、窗口面积、匝数、线径等往往会感到复杂或有困难。这里综合几种广播收音机中常用的电源变压器规格：包括绕线数据、铁心尺寸、电气性能、主要用途等，供业余爱好者自行制作时参考。图中所列线路图的上面标注了收音机所消耗的电源功率（如36VA）；出线上注明了相应的电压数据；并在每个线圈旁边注明了绕线的直径和匝数（如555／0.27就表示用直径为0.27毫米即32号漆包铜线绕555匝）；各灯丝绕组旁并注出电流运用数值（如63V2A，即该绕组可供给的额定电流值为2安培）。此外在每个线路图的下面列出了铁心尺寸及迭厚（如EI3O×30即表示用EI30型的硅钢片迭成30毫米厚），国产硅钢片铁心规格及主要数据可参阅本刊1962年第1期。这些电源变压器中的全部线圈均用耐久油基性漆包线绕成。
有些变压器的线圈通过电流较大。设计要求的线径比较粗，一般都采用两根细线并绕，它们的总截面积等于设计所要求的截面积。例如注出“0.64×2”，表示用两根0.64毫米的线并绕。这样绕出的线包比较平整，避免了同一层内绕线粗细相差悬殊所形成的不平整缺点。铁心材料选用国产D41型（或D42型）电工钢片，片厚0.35毫米。如有F型等其它旧式铁心片，也可应用，只要截面积符合要求。
这里收集的12种电源变压器中，第1、2、3、4、6、10六种适用于北京电子管厂出品指形整流管（如6Z4）；其余六种适用于南京电子管厂出品的整流管（如SY3GT或同类管80等）。

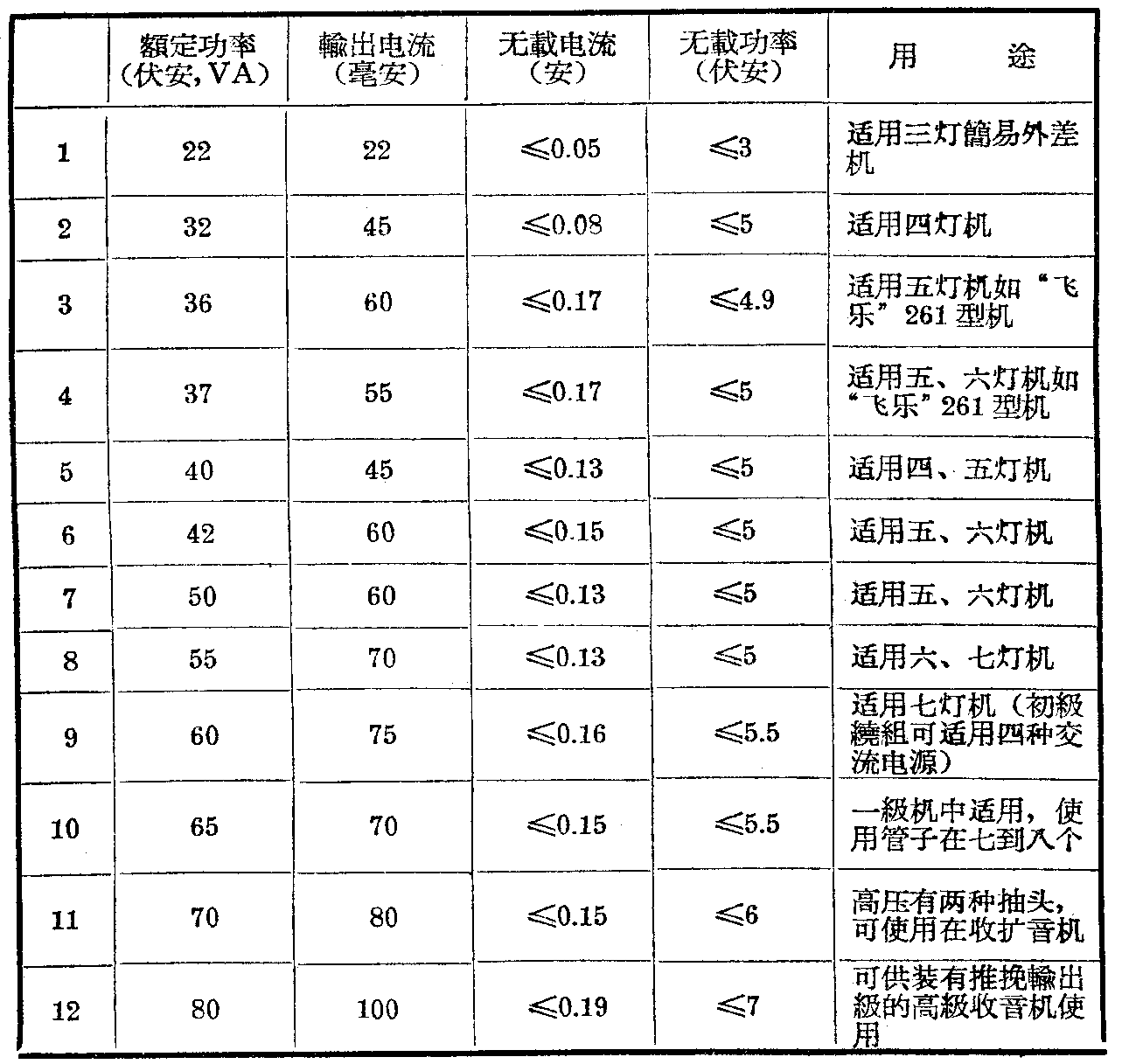

这些电源变压器的应用范围包括了一般三、四灯简易型收音机到七、八灯高级超外差式收音机，对业余无线电爱好者可基本满足。它们的电气性能参数及具体适用范围如附表所示。（之伦）
