本机是上海无线电九厂的新产品。它的主要特点是:外形小巧玲珑、美观大方、携带方便,在城市和郊区收听当地和中央人民广播电台,不需外接天、地线,就有一定的灵敏度和选择性,音量清晰、悦耳,特别适宜于旅行、疗养、集体宿舍和市郊中使用。

一、主要电性能指标

频率范围:中波535~1605千赫。

灵敏度;在耳机(直流电阻800欧,交流阻抗2200欧)两端输出电压为30毫伏时,在整个波段内都不劣于150毫伏/米。

选择性:在1000千赫处偏调±20千赫时,衰减大于5分贝。

二、电路原理及结构特点

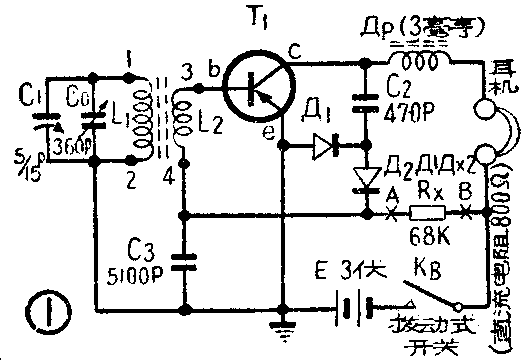

本机全部元件采用国产小型元件,电路原理图见图1。

图1
图1 🔍原图 (526×364)

本机采用一个高频晶体三极管(T\(_{1}\))和两个晶体二极管(Д1和Д\(_{2}\))接成高频直接放大式来复电路。信号由调谐回路Ll、C\(_{0}\)和C1选出来感应到次级线圈L\(_{2}\),再加到T1的基极和发射极之间进行高频放大。放大后的高频信号,经过交连电容器C\(_{2}\)加到由晶体二极管Д1和Д\(_{2}\)组成的倍压检波电路。检波后得到的低频信号,又被送入晶体管T1的基极,由T\(_{1}\)再作一次音频放大。这样,先后在高频和低频上对信号反复放大的电路,叫做“来复”式电路。来复式电路用一个晶体管兼作两种用途。因此充分发挥了晶体管的效能。

电容器C\(_{3}\)用来使线圈L2上的高频信号能够顺利地加到基极与发射极之间。高频扼流圈Д\(_{P}\)用来阻止高频通过,低频则畅通无阻。因此经过放大后的低频信号能够顺利地通过它送进耳机。

三、零件和安装调整

本机晶体管T\(_{1}\)采用2Z301型晶体三极管,业余爱好者仿制可以用Π401或ZK306等型代用。二极管Д1、Д\(_{2}\)用Д1Д型,爱好者自制可以用任何型号的点触式晶体二极管。

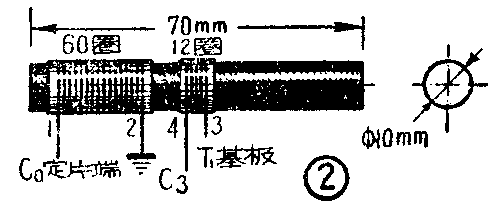

本机的磁性天线数据是:采用国产M\(_{4}\)型直径10毫米、长70毫米的磁性瓷棒;用七股0.07毫米的丝漆包线绞成的绞合线绕制,L1绕60圈,L\(_{2}\)绕12圈(见图2)。

图2
图2 🔍原图 (503×209)

高频扼流圈ДP绕制数据:在国产M4型直径6毫米、长15毫米的磁心上用直径0.13毫米(40号)漆包线乱密绕300圈。电感量3毫亨。

C\(_{1}\)的作用是调整收音机工作频率范围用的。它的电容量很小,所以在两片金属电极间只夹有一层云母片。不加C1对本机影响不大。

本机使用直流3伏电源,用五号干电池二节。全机电流为2毫安,如每天使用3~4小时,可使用两个月以上。电池安装采用并列插入式,以便于调换电池。电池极性千万不能放错,否则会烧坏晶体管。本机在电池卡子上做有电池符号(见图3),以免装错。

图3
图3 🔍原图 (251×272)

由于各种晶体管的特性不同,就是同一型号的各个具体管子也不一样,所以要在安装完毕进行一次调整,使晶体管在最好的工作状态下工作。电阻R\(_{x}\)的作用就是用来调整晶体管的工作状态的。图1中注出的68千欧是厂制产品所用的数值。业余爱好者自装时要经过测试调整,才能确定需要多大的Rx合适。调整方法是:在焊R\(_{x}\)的地方先暂时用一个100K可变电阻或电位器R1(电位器只用任一边的一个头和中间头,另一边的头空着),再串联一个10K电阻R\(_{0}\)代替(图4)。在集电极电路中串接一个满刻度为3毫安的电流表。先将R1调到阻值最大。开启电源。调节R\(_{1}\),使电流表读数大约为1.5毫安为止。这时收音机声音最大,音质也最好。然后拆下R1和R\(_{0}\),并量一下它们的串联总电阻,例如为60K,那末Rx就确定了。用一个60K的固定电阻接到电路中A、B两点,收音机就调好了。

图4
图4 🔍原图 (525×331)

全部元件都安装在一块纸胶板上,再用螺丝钉紧固在壳子上。外壳正面右上角有一个调谐度盘。旋下盘中央的螺钉,取下调谐盘,就可以见到三个螺钉,中间的一个就是微调电容器的调节螺钉,两边的作紧固机器底板用。正面左下角有一个开关,这是拨动式的,向“开”字拨动,就把底板上的两个金属片压住,相互接触,电源接通。向“关”字拨动,金属片脱开,电源中断。本机底板上、下面的零件位置及布线图见本期封底。收音机体积为95×62×29毫米。

四、使用注意事项

1.本机需配用直流电阻800欧姆的耳塞机,否则声音大小受影响。

2.本机在钢筋建筑物内,或在远离城市的农村使用,需要加装天线。

3.本机使用磁性天线,故方向性较强,如感到音量很小时,可缓缓旋转收音机放置角度,就可以得到最佳的音量。(陆宗德)
