色环电阻阻值直读法

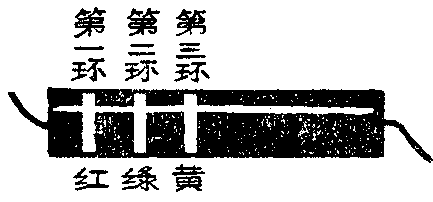

初学无线电的人，对用色环表示阻值的电阻往往感到难于辨认，要费一些时间，经过心算才能读出它的阻值。这种色环表示法是：第一环和第二环各自表示本位的一个数值，第三环则表示本位为若干个“0”。例如一个“红——绿——黄”三色环的电阻（见图），第一环为红色，表示阻值的第一位数字是2；第二环为绿色，表示第二位数字为5；第三环为黄色，表示在上两位数字的后面有四个“0”。结果综合三环得到250000欧。但是习惯上我们又以1K表示1000欧。所以还要经过一番心算，最后才读出250K。这样确实是不太方便的。

下面介把一种比较直观的办法，一见到色环，即可直接读出它是“几百欧”、“多少K欧”、“几兆欧（几迈格， M）”等。

考虑到炭质电阻常用的阻值一般从几百欧到几兆欧，所以按照第三环颜色的不同，把阻值分为五类（见附表中第三栏）从第三环上加以区别。例如棕色代表“几百”欧，红色代表“几K”欧，黄色代表“几百K”欧等。在读阻值时，首先看第三环，便可确定阻值大致属于几十K的，还是几百K的等。然后认定第一环代表整数，确定阻值的大数，即主要部分；第二环和第一环相差10倍，确定阻值的尾数。这样就能较快的确定整个阻值。

例如，一个“红——绿——橙”的电阻，从“橙”色可以确定大致是几十K的，再从“红”色可读出“2”，确定大数为20K，从绿色可读出“5”，把它作为尾数5K加到前一个数上，综合在一起即是“25K”。又如一个“棕——黑——黄”的电阻，先从黄确定为几百K，从“棕”定出大数是100K，从“黑”可知第二位为零，不再加尾数，所以结果是100K。(陈泽民)
