“百灵”4－62－1型晶体管收音机是一部中波段再生来复式的四管简易型收音机。它是北京无线电仪器厂的产品，有台式和手提式两种，可以收听当地及邻近各电台，加用外接天线后，并可收听远地电台，适合广大农村以及无交流电地区或供出外携带使用。机器的结构轻便牢固，音质清晰优美，受到用户的欢迎。
电路简介

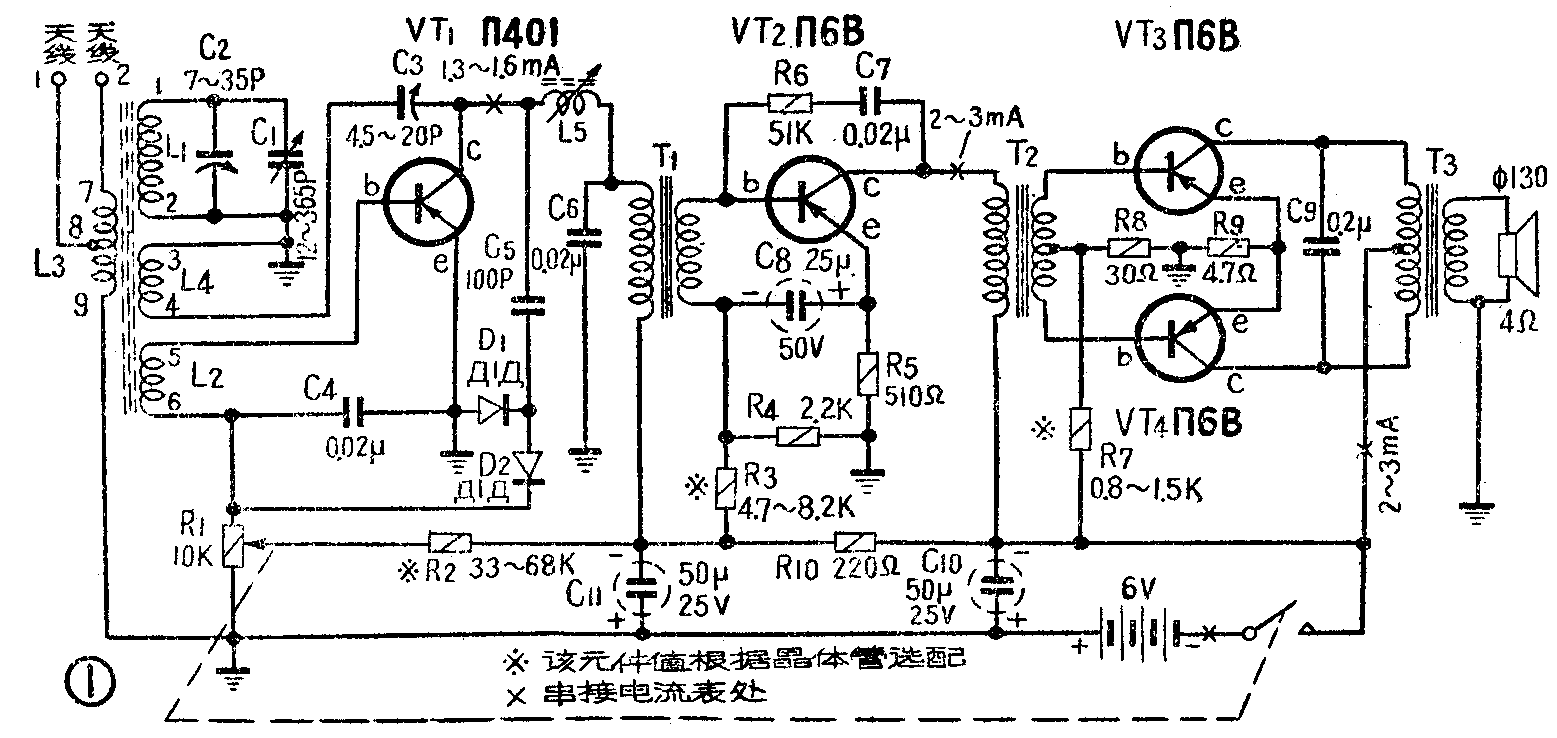

本机电原理图如图1。采用高频管П401(VT\(_{1}\))作高频放大兼来复低放，二极管Д1Д（D1、D\(_{2}\)）作倍压检波，低频管П6B（VT2）作低放，另两只П6B（VT\(_{3}\)、VT4）作推挽功率放大。
由磁性天线感应到的高频信号，经L\(_{1}\)、C1、C\(_{2}\)所组成的调谐回路选择后，由L2耦合到VT\(_{1}\)的基极进行高放。放大后的高频信号受到高频扼流圈L5的阻止，并被C\(_{6}\)所旁路，因而不能进入低频变压器T1。高频信号分作二部分：一部分由C\(_{5}\)耦合至二极管D1、D\(_{2}\)进行检波，另一部分经C3、L\(_{4}\)反馈到调谐回路产生再生。检出的音频信号在负载R1上产生压降，又重新加到高频管VT的基极进行第二次放大，完成来复低放。
高频扼流圈是不能阻止音频信号通过的，因而放大后的音频信号经输入变压器T\(_{1}\)耦合至低放管VT2的基极进行低频放大。然后又经级间变压器T\(_{2}\)耦合至功放管VT3、VT\(_{4}\)的基极进行功率放大，最后经过输出变应器T3，推动扬声器工作。
概括来说，本机电路的设计有以下几个特点：
1.高放级由于选用再生来复式线路，从而充分发挥了高频管的放大能力，提高了收音机的灵敏度。
2.本机中音量控制电位器R\(_{1}\)控制着高频管的集电极电流，亦即控制该管的放大能力，因而实际上起着控制再生的作用。如因环境条件变化，产生再生啸叫时，将电位器旋低即可消除。
3．在低放级采用电流负反馈（由C\(_{7}\)R6组成），从而改善了整机的失真度和频率响应。
4．当电池将要耗尽，电压降得比较低的时候，为了有效地防止由于电池内阻的增加产生耦合引起自激，特加用П型滤波器（由C\(_{1}\)0、R10、C\(_{11}\)组成）。
5．各级间均使用变压器耦合，从而获得较大的整机增益。
6.可以加用外接天线，以便收听远地电台广播。外接天线线圈L\(_{3}\)备有抽头，接“天线1”时，选择性较好，接“天线2”时，灵敏度较高。外接天线的长度可在10～30米左右。
性能指标
本机性能指标符合简易型晶体管收音机的技术标准。曾先后在华北、华东、西北、东北等地区试听，均得到比较满意的效果。
1．频率范围：535～1605千赫。
2．灵敏度：600千赫、1000千赫、1500千赫三点，均不劣于15毫伏／米。实际生产时不低于10毫伏／米。
3．选择性：在1000千赫偏调±10千赫时均大于16分贝。
4．电压不均匀度：在300～3000赫范围内，小于10分贝。
5.整机非线性失真：额定输出功率在50毫瓦时，小于15%。
6．输出功率：额定标称输出功率为50毫瓦，实际可达200毫瓦以上。
7.电流消耗：无信号时电流为10～12毫安，在额定标称功率时，电流不大于45毫安。
8．电源电压：额定值为6伏，采用四节一号手电筒电池，可使用2个月左右。
元件的选择与制作数据
1．晶体管的选配：晶体管的选配对整机性能的优劣起着极重要的作用。大家知道，同型号的晶体管，它的参数值随管子的不同而有差异，有的相差较大。为确保整机灵敏度达到上述指标，在成批生产中，晶体管的选用必须优劣搭配。这样各级增益互相调剂，总的增益才能符合要求。
选择时噪声和输入阻抗h\(_{11}\)过大的晶体管不予采用。凡高频管VT1的β在35以上者；低频管VT\(_{2}\)的β在25以上者；功放管VT3、VT\(_{4}\)的β在35以上者均可备用。应注意的是：两只推挽管之β数必须相近（最好相等），换言之，即要求两管之集电极电流相近（最好相等），否则不宜配套。
各级晶体管搭配的原则是：某一级管之β较低时，另一级管应用β值较高的。例如VT\(_{1}\)的β=90时，则低放管和功放管的β可用下限值。反之亦然。
上述各管也可以由其他型号的晶体管代替。П401可由П402、П403或ZK306、ZK307等代换；П6B可由П6A、П6Б、П6Г等代换。二极管也可用其他型号的检波二极管。
2．磁性天线的绕制：本机的磁棒是用国产M4型（φ10×140）的磁性瓷棒（见图2）。各线圈均用7×0.07毫米的丝漆包线单层密绕，分别绕在青壳纸作的绝缘纸筒上。要求线圈纸筒能在棒上来回移动，便于调节。纸筒的大小要与磁棒配合适当，过紧、过松都不适宜。各线圈的圈数如图中所注。线圈绕制完毕应予以浸蜡处理，以加强防潮性能。

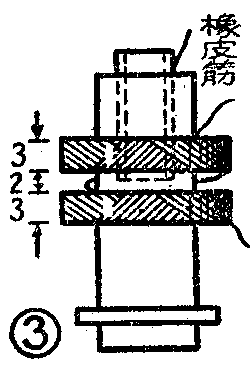

3.高频扼流圈的绕制：高频扼流圈是用φ0.1毫米的单股丝漆包线绕在直径为8毫米的塑料线圈管上。采用蜂房式绕法绕成两节（见图3）。每节150圈，宽3毫米，节距2毫米。要求在加入M6磁心后，电感量L≈0.6～1.3毫亨。为使磁心在塑料管内能上下调节，塑料管应套扣；磁心与管壁结合处置橡皮筋一根，以加强摩擦起紧固作用。绕制完毕可进行浸蜡处理，使线圈不致松动。如果不用蜂房分节绕法，用手工乱绕亦可。在不加用可调磁心时，共绕制450～600圈即可。

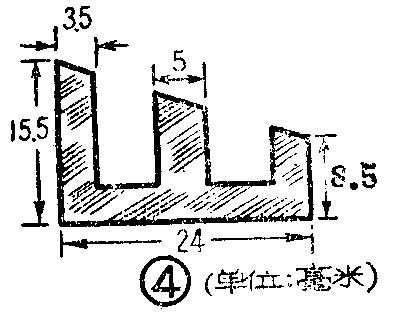

4．变压器：变压器的铁心均采用D－41或D－42厚度为0.35毫米的斜山字形硅钢片（图4），交错对插成日字形，截面积为5×5毫米。线圈绕制在红钢纸制的框架上，可以平排乱绕。T\(_{1}\)初级1800圈，次级600圈；T2初级3000圈，次级（750×2）圈；T\(_{3}\)初级（350×2）圈，次极97圈。除T3次级用0.35毫米漆包线以外，其它均可用0.1毫米漆包线。线与线之间可不加绝缘，但初、次级之间最好垫一层道林纸或牛皮纸，以免因初、次级短路造成晶体管的损坏。
安装和调整

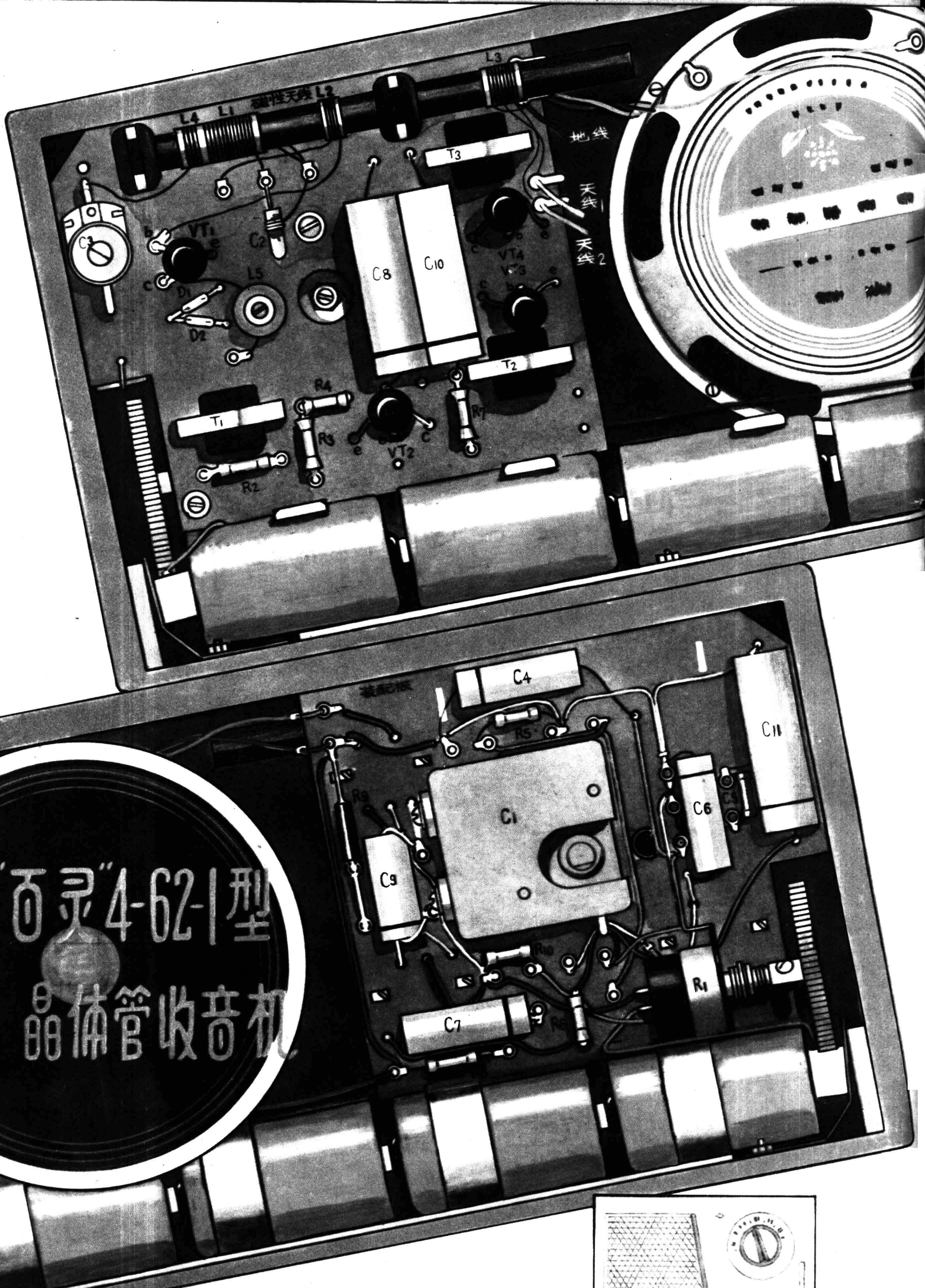

本机的机箱由木质三合板制成。机器的外形和内部结构可参看封四插图。安装时应注意以下几点：
1．为防止磁棒受扬声器磁心的磁化而导致整机灵敏度下降，磁棒应远离扬声器的磁心。
2.磁性天线与高频扼流圈相互间的位置安排得适当，可以有效地改善整机高低端灵敏度的不均匀性，并使再生控制均衡稳定。高频扼流圈应与磁棒相互垂直，二者间的距离以20～30毫米为最佳。如所用高频扼流圈是不带磁心的，则需将扼流圈用支架固定，以便调节磁棒与扼流圈间的角度、来改善高低端灵敏度的不均匀性。
3．磁性天线与音频变压器应保持适当的距离，不得过近。
4．高频部分的引线不得过长、尤其是再生部分的引线，应尽可能短捷，以免造成反馈，引起寄生振荡。
5．因本机增益较高，极易产生机振，最好采用减震措施、可将单连加用橡胶衬垫固定，以防止因机振而引起的啸叫声。
整机的调整可依下述步骤进行：
1．调整前各级晶体管及偏流电阻均先不焊上，以便逐级调整晶体管的工作点。
2.装好后应首先检查线路的连接是否正确牢固，然后将6V电池串联电流表后接入（极性不得接反），旋开音量开关到最大位置，此时电流表应无电流指示，若有电流指示，线路中必有短路的地方，应立即关闭电源，进行检查。
3．在检查接线正确无误后，可从末级开始，逐级向前调试。在调整推挽放大级时，只要两只П6B的集电极电流或β值相差不多时，偏流电阻可无需作多大调整，R\(_{7}\)一般采用1千欧即可，使其两管总集电极电流在2～3毫安就可满意地工作。
4．在推挽级调试完毕后，可将低放管VT\(_{2}\)焊上，其偏流电阻R3一般可采用6.8万千欧，其集电极电流在2～3毫安，反馈电阻无需调整。
5.上述两级调整完毕后，可进行来复级工作点的调整。此时应将音量控制电位器放在最大位置，再生电容器调至最小。因该级的偏流电阻R\(_{2}\)的变动范围较大，故最好对R2进行调节，使П401的集电极电流在1.3～1.6毫安为宜。R\(_{2}\)变动范围一般在33千欧～68千欧，调节时可用100千欧的电位器串上一只20千欧固定电阻（起保护作用），以免在电位器短路时造成晶体管损坏。在没有电流表的情况下，也可根据П401的β值配用偏流电阻。当β值在35～50时，可焊用43千欧或47千欧电阻，当β值在50～100时，可焊用56千欧或62千欧电阻，一般可以得到满意的效果。
6.频率复盖调整：本机的复盖要求在535～1605千赫之内，不宜过宽。一般复盖的低端变化不大，可将谐振线圈L\(_{1}\)移向磁棒的一端，约离棒端10～20毫米即可。但复盖的高端一般偏低，可调节拉线微调电容C2。一般情况下，将拉线电容的绕线拉下一半即可。
