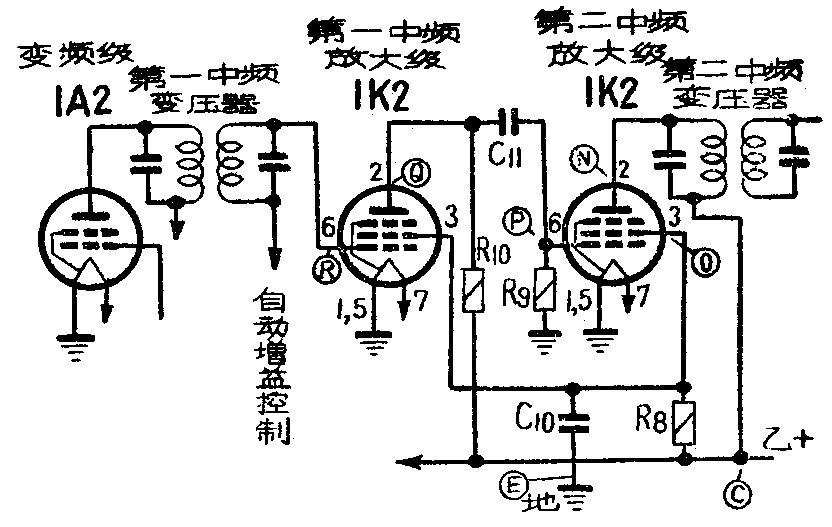

干电池式直流超外差收音机多采用两级中频放大的电路。两个中放级间的耦合，有的采用三只中频变压器。比较普遍的是在第一中放的输入端和第二中放的输出端各采用一只中频变压器耦合，而在两级之间则用阻容耦合的方式。它的基本线路如附图所示。
检查中频放大各级有无故障，可以先用小螺丝刀触试第二中放管栅极P点，依次再触试第一中放管栅极R点。在正常情况下，扬声器会有沙喇沙喇的声音发出。如果触试某一点无声和音轻，或者触试第一中放管栅极R点，反而比触试第二中放管栅极P点声音更低，那就说明某一中放级有失常的现象。
检查的步骤，要先测量电路中的电压和电流数据，以判断故障产生的根源。如果某点没有电压或是电压数据不合于额定数值，那么故障一定是电路中某个零件损坏，分析方法如下：
甲、第二中频放大级故障
（1）中频变压器初级开路。触试P点无声，测量E-N两点无电压。用欧姆计测量第二中频变压器初级两端阻值为无限大。
（2）中频变压器初级与地壳短路。全部无声，测量E-N和E-C两点均无乙电压。这种故障会造成全部乙电源短路，电流增大，电路负荷将全部加在乙—回路里的一只负偏压电阻上，随而使它烧焦发臭。应立即断掉电源，并断开中频变压器初级乙电进线，然后用欧姆计测试中频变压器初级端是否与地短路。在完好的情况下，两端对地不应有阻值指示。否则是有漏电情况。这里还要注意，乙电源短路，有时不仅由一种零件损坏和接点所造成。如果不能排除，需要进行全面的乙电路对地检查。这时必须先将乙+端对地接触作放电试验。如果电路没有短路，乙+触地时将有火花出现；如果短路，没有火花。然后，用欧姆计逐极检查。
（3）中频变压器调整电容器短路。测量E-N仍有电压，触试第二中放管栅极P点无声。判断这种故障，需要用欧姆计测验中频变压器初级的阻值。一般五股调容式中频变压器初级线圈直流阻值大约在10～14欧之间。若阻值为零，可把线圈从铝内拆除出来，检查小调整电容器的中心螺丝，以及两极之间的隔离云母片有无相碰，或者破烂。如系有磁心的调感式中频变压器，可能是固定电容器损坏，或者引线之间接触相碰而短路。这样拆修以后，因为中心螺丝经过旋动，中频变压器的谐振频率有了变化，必须再仔细校正。
（4）帘栅电阻R\(_{8}\)开路。触试P点无声，测量E-C点，乙电源正常，E-O点无电压值，同时将电压表跨接R8二端，无电压降，帘栅极无电流。
（5）帘栅极退耦电容C\(_{1}\)0短路。测量E-C点电压稍降低，测量E－O点无电压，同时R8因电流增加发热。将C\(_{1}\)0一端开路，电压应恢复正常。
（6）帘栅极退耦电容C\(_{1}\)0漏电。测量E-O点电压降低，用手摸试R8有微热。检修时，将C\(_{1}\)0一端开路，用欧姆计测试漏电情况。
（7）帘栅退耦电容C\(_{1}\)0开路失效。C10开路后，中放管屏栅之间，就要产生回授振荡，收音机里发出咕咕的啸叫声。可以用0.05微法电容器，一端接帘栅降压电阻R\(_{8}\)上，另一端接地一试，如故障消除，即说明是R10开路。
（8）电子管失效或灯丝接脚不通。测量E—O电压稍高，因为电子管一只失效后帘栅电路电流减小，R\(_{8}\)上的降压也减小。此时触试P点无声。可另调新电子管一试，并检查管座接触是否良好。
乙、第一中频放大级故障
检查第二中放级证实工作正常以后，用小螺丝刀触碰P点，应有明朗的“沙喇”之声。然后，再触碰第一中放管栅极R点，如果无声，或者反而声音低弱，就说明在这一级里有问题。如果这一级和第二级之间是采用中频变压器耦合的，可按照和前面相同的步骤方法检查。对于电阻耦合电路的故障，应从以下方面分析。
（1）屏极电阻R\(_{1}\)0开路。触试R点无声，测量E-Q点无屏压。
（2）电子管失效和灯丝电压断路。测量E-Q点，与E-C点电压相同，电子管无屏流，同时触R点无声。
（3）电子管衰老。触R点音轻，将电压表跨接R\(_{1}\)0两端，压降很小，或者全无指示，说明电子管无屏流或屏流很小，可调换新管一试。
（4）屏极电阻R\(_{1}\)0变值。测量E-Q点电压低落，同时R10两端电压降增大，这时要用欧姆计检查电阻变值情况，若超过规定阻值20％以上，就须调换一只。
（5）耦合电容器C\(_{11}\)漏电。收音机收音轻弱，测量P－E点带正电位，明这只电容器稍有漏电。漏电严重的就不能收音。调换新品时，要先行检查一下，最好使用云母电容器。
（6）帘栅无电压。帘栅电压是与第二中放管合用一只降压电阻取得的。如果测量E-O点有电压，就要检查第一中放管帘栅极接线有无脱焊。
（7）栅漏电阻R\(_{9}\)开路。这只电阻开路，第二中放管栅极即成开路状态，失去电阻耦合作用。但在这里是用于中频技大，R9开路以后，收音机尚能收音，不过音量低弱。检查时，可用欧姆表测试P点对地电阻，正常阻值约为500千欧上下。
丙、中频变压器故障
中频变压器是中放级中的重要元件。它的性能质量和调整得好坏，对整机灵敏度和选择性影响很大。特别是在沿海和渔区使用的收音机中，由于海洋气候潮湿的关系，很容易使它受潮变质，造成收音机效能低落，或不能收音，这是修理渔区收音机普遍和经常遇到的现象。所以检修中放级的故障，中频变压器应当作为重点进行检查。
中频变压器的故障，除了前面提到的几点以外，还要从以下方面分析检查：
（1）谐振失调。中频变压器失调造成的故障现象，轻微的会导致收音机声轻。这时可以收听一个电台，微调变压器上的调整电容器或磁心，恢复到声音最响。严重的失调，收音机将收不到电台播音，甚至发生强烈的啸叫杂声。这样情况，就需要用调整一般超外差机的方法，重新进行仔细的校正。
（2）受潮变质。中频变压器受潮以后，收音机的灵敏度和选择性都随而降低。这时虽然仍能收到电台，但是收音低弱，调整初、次级的小调整电容器或磁心都非常迟钝，不起显著作用。遇到这种现象，可把中频变压器线圈从铝壳内取出来，放在融蜡里煮一二分钟，驱除潮气。同时，用四氯化碳水清洗小调整电容器两片间的积垢，再放在酒精灯上烘燥，装上铝壳，尚可继续使用。
磁心调感式中频变压器受潮以后，也可以按照上述办法处理。这类变压器并联在初次级线圈上的是二只固定电容器。有些云母电容器往往因受潮变质，失去谐振作用，使收音机声音低落而不稳定。这时要把线圈拆出来，调换容量相同的电容器，最好，换用薄膜或陶瓷介质的，比较可靠。磁心变质不起作用，一般只好调换新品。
（3）线圈局部断线。中频变压器的线圈，是用多股丝包线编制的，往往会因受潮发霉。其中有几根断掉或者将断未断，收音机的效率就会降低，或者有断绩啪啪的杂声。检查方法，可把欧姆表扳到低阻一档，测量初、次级线圈的直流电阻。如果两组电阻不相等，电阻过大，就说明它有问题了。一般数据，空气调容式线圈的直流电阻约为10～14欧，磁心调感式约在9～12欧。假使被测线圈某一组阻值增大，说明有断线的可能，要把线圈拆出来，仔细观察有无绿色霉点，并用小镊子在每个线头引出处轻轻地夹住，缓缓地拉一拉。如果断头是在引接线的一段，那么尚能接起。焊接时要把所有的几股线，一并用细砂布砂去表面漆层，不要遗漏，然后用锡焊牢，再测试一下，两组直流电阻大致相等平衡，方可装回铝壳应用。倘若断线是在线圈内部，就不易修复，只好另调新的了。（石锐）
