大家知道，在放大器电路中，如果防极电阻不加旁路电容器，将产生电流负反馈，能够改善波形失真，但会降低放大器的增益。
当阴极电阻旁路电容器取消以后，增益究竟降低多少呢？如果用数学来计算，相当繁复。因此，许多作者都主张凭经验来估算，并且假定放大器的增益将减少一半，但是这种估算方法往往很不准确。

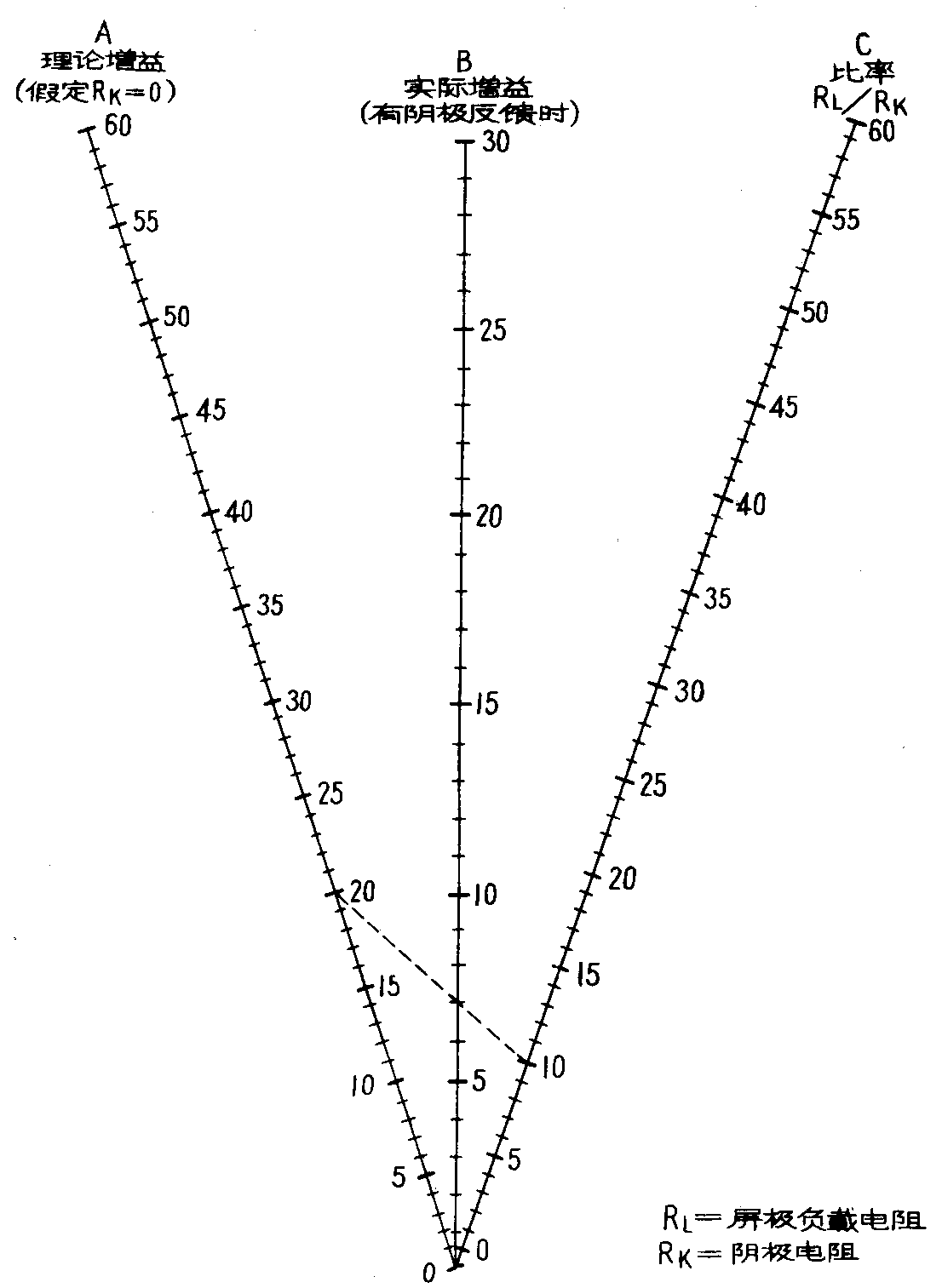

附图可以直接算出放大器在阴极电阻不加旁路电容器的情况下，增益降低到多少。例如已知一个放大器的增益为20，它的屏极负载电阻R\(_{L}\)是220千欧，阴极电阻RK是22千欧，问如果阴极旁路电容器除去后增益将是多少？
首先算出R\(_{L}\)/RK的比值（=10），在C尺上找到相应的点，过这点划直线与A尺上增益等于“20”处相连，从它与B尺的交点即可求得放大器当阴极电阻不加旁路电容时的实际增益等于7。
从这个例子可以看出，如果用增益减半的方法来估算，增益将等于10，则较实际增益将高出约40%。当R\(_{L}\)／RK的比率较大时，用估算方法算出的结果又会偏小。
算尺上的标度虽然只到增益60为止。如果增益大于60时，可将几个标尺上的数值都乘以相同的倍数，即可将计算范围扩大到任意需要的数值。（唐伟良译自美“无线电电子学”1963年第7期）
