本文介绍的信号发生器，装制简单，用料少，体积小，是测试、校准或修理一般收音机时很有用的仪器。

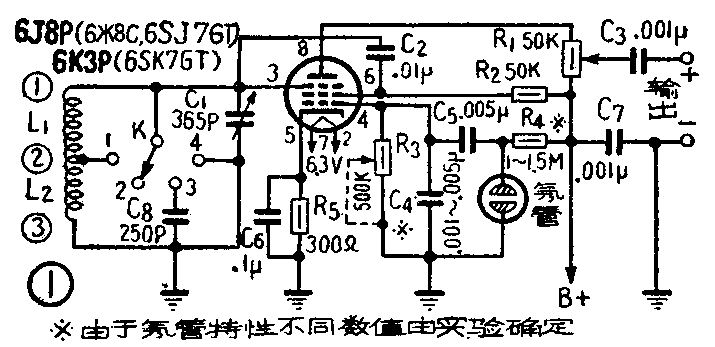

这只信号发生器只使用一只电子管，接成为负跨导振荡器，电路如图1所示。电路的优点是起振容易，频率稳定，谐波少。按照图示线路，振荡回路只备有一只线圈，利用一只单刀四掷开关转换，仪器能够产生400赫左右的音频信号，以及经400赫调制的550～1650千赫、6～18兆赫高频信号和465千赫中频信号，可以满足一般收音机的调试校准需要。如果加装其他波段的线圈，振荡频率范围还可以广些。使用时，转换开关K放在1点是6～18兆赫；放在2点是550～1650千赫；放在3点是465千赫；放在4点是400赫音频，这时电路是音频放大器，输出端有音频输出。开关在1、2和3点时，电路是一只高频振荡器，而音频则在管内与高频作电子交连，对高频进行调制。
仪器的制作方法如下：
1．电子管
按照图1电路，可以采用6J8P、6K3P、6J2（6Ж2П）等抑制栅（第三栅）单独在管外接线的高频五极管。在电路中帘栅与抑制栅之间接有一只反馈电容C\(_{2}\)。帘栅的交流电位瞬间变化，通过C2反馈到抑制栅极，会引起抑制栅电位起相应的变化。同时抑制栅又反转来影响帘栅极的电流，使帘栅电流随着帘栅电压的增加而减小，呈现负阻特性。例如当帘栅获得一电压增量时，对应这一电压增量的帘栅流应当有所增加，但由于这一增量电压立即通过C\(_{2}\)加到抑制栅上，使抑制栅压也升高，因而原来应被抑制栅推回给帘栅的电子，现在可以越过抑制栅到达屏极，使屏流增大，而帘栅流却减小了。这样，在抑制栅极和阴极之间接入一个由线圈L1＋L\(_{2}\)和电容器C1并联组成的谐振回路，这个谐振回路通过C\(_{2}\)与帘栅并联，也就是说与一个负阻抗并联，不断获得能量补充，使回路维持振荡。
电子管也可以使用6A2、6A7P（6SA 7GT）等七极变频管。接线方法是七极管的第一栅和五极管的控制栅（第一栅）相对应；第二、四栅连接起来和帘机相对应；第三栅和抑制栅相对应。其他零件数值相同。
2．线圈
可以直接利用各种超外差式或再生式售品调谐线圈，只用它的次级，初级和再生线圈都应拆去或短路通地，以防止闲端效应。图1所示，就是利用一只美通产品553／554－A线圈，它的L端接到图中的①点，S端接到②点，G端接到③点。这样L1是中波段（550～1650千赫），L\(_{2}\)是短波段（6～18兆赫）。中频不另用线圈，而是在调谐电容器C1和线圈L\(_{1}\)及L2上并联一只电容器C\(_{8}\)，以降低振荡频率，取得465千赫中频。
线圈自绕可用16毫米径的线圈管，L\(_{1}\)用0.13（39号）漆包线密绕136圈，头为①，尾为②；L2用0.41（27号）线紧靠L1间绕10.5圈，头和②相连，尾为③。
3.音频振荡
利用一只小气管（试电笔中的或其他型号的）与电阻R4和电容C4产生400赫锯齿波振荡。
4．电源供给
为了使仪器的体积小、用料省，仪器本身不附有电源部分，使用时借用被校试收音机的电源来供电（这里指的是一般交流收音机，电池式和电源特殊的收音机就不能利用了）。灯丝电源线可用一根普通双股电线（为了易和高压线区别，最好不用红色的），另用一根单股红色电线作为高压（B\(_{＋}\)）线，不需另用地线。这三股线，一端焊牢在信号发生器里。另一端上各装一只金属夹子（如电池夹等）。夹子外面用软橡皮管套好，防止使用时短路。灯丝与高压夹子还须有明显的区别标志，避免使用时弄错。
5．机壳
不用底板，将零件装在一只小金属盒子里，电子管卧在里面，体积可以装得很小。
6．校准刻度
最好利用标准的信号发生器来校正，也可用一架较好的收音机来校验。仪器除465千赫的中频刻度要求准确以外，其他频率刻度要求不太严格。
用收音机校验时，要有一架具备短波波段、度盘刻度与电台频率相吻合，而且中频465千赫是正确的超外差式收音机，将它的自动增益控制电路临时短路。将万用电表扳在交流电压测量档，通过一只0.l微法的电容器接到收音机输出变压器的初级上（图2），以便察看输出大小。如无电表，也可以听音频信号的声音来判断。

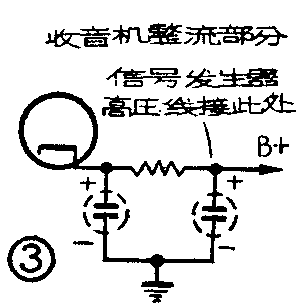

先将信号发生器的两只灯丝夹子夹到收音机灯丝上去，再将高压夹子夹在收音机电源整流经过滤波以后的输出B+端上（见图3）。开启收音机电源，经过几分钟的预热就可以校试。这时，将信号发生器输出“＋”端用导线和收音机的天线拖线外皮相互拧起约15厘米。将输出“-”端接收音机底板。先校验中波550～1650千赫段，将双方波段开关放在相应位置上，收音机调谐到700千赫上，将信号发生器的C\(_{1}\)在相应角度上缓缓左右旋动，使接在收音机输出变压器上的电表上指示最大，或音频信号声最响。将这点记在信号发生器刻度盘上，就是仪器的700千赫刻度了。再将收音机调谐到1400千赫上，如上校核，也记下来。然后再校550千赫、600千赫……1650千赫。短波部分亦作同样的校验。为了使仪器的刻度精确，电容器C1上最好加装缓旋装置。
校验465千赫时，将收音机双连全部旋出，仪器输出“＋”改夹在变频管的信号栅上，仪器“＋”、“－”间跨接一只50千欧电阻，转换开关K通在3点上，旋动仪器C\(_{1}\)至收音机输出最大，记下这一点，以后校试其他收音机的中频变压器时，就以此点为准。如果收音机的中频不准确，还可以按照校验中波段的办法，将仪器的输出线拧到收音机的天线拖线上，将收音机调谐到930千赫，这时仪器的转换开关K仍放在3点上，利用仪器的二次谐波和收音机谐振校对，收音机输出最大时，仪器上的刻度就是465千赫。
音频不需认真校验，只要声音听起来悦耳即可，不必非达到400赫不可。为了从简，音频没有控制设备。如要控制，R3可改用电位器，接法照图1中虚线所示。(吴志诚)
