在发报时使用半自动键，可以减轻报务员的劳动强度，提高工作质量和加速信息传递。但是在一般半自动键电路中，差不多都使用两三个昂贵的特殊继电器，而且这些继电器在高速发报时不够稳定。
下面介绍的无继电器电路克服了这些缺点，它的发报速度为每分钟50～300个电码，这个速度可由一个旋钮调整。整个电路有三个输出端：1—接到电台中栅极或抑制栅极键控处；2—接入电台中载流小于30毫安的键控电路；3—音响输出（接耳机）。
电路工作原理

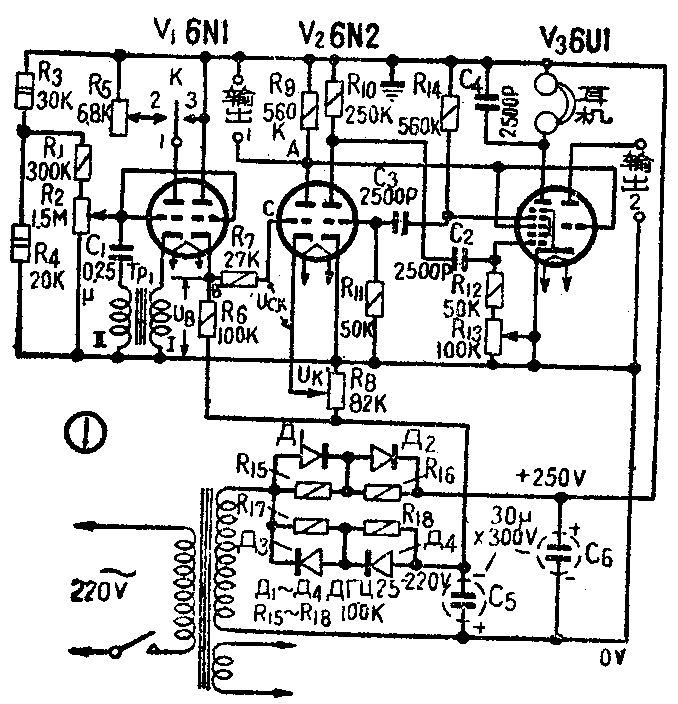

半自动键的原理电路如图1所示，三极管V\(_{1}\)（6N1）的左一半接成阴极耦合的间歇振荡器，在它栅路中的电位器R2用来调节振荡频率（即发报速度）。供电电源经过R\(_{1}\)和R2，接到电子管栅极，这样可以使振荡器栅极输出电压UC\(_{1}\)的波形更接近于锯齿形。当电键K处于中间正常位置时，V1的左管屏极开路，不能发生振荡；如果把K掷到“划”一边时（令接点1与3相接），则V\(_{1}\)左管屏压有最大值；K掷到“点”一边时（令接点1与2相接），电源电压经R5加到屏极，所以屏压低于“划”时的屏压，振荡也相应减弱，V\(_{1}\)栅极上的锯齿形电压的幅度较小。

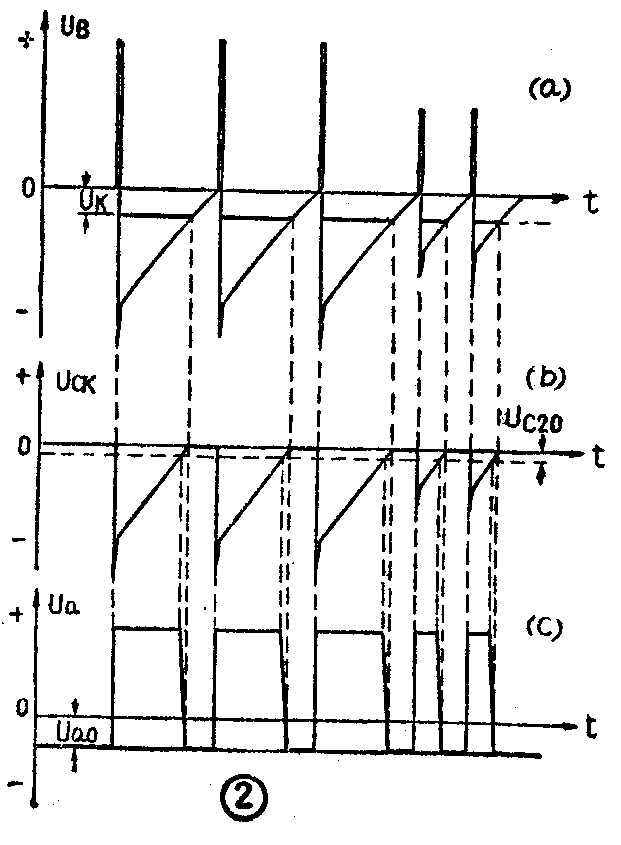

V\(_{1}\)的右半边接成阴极输出器，用以消除后级对间歇振荡器的影响。当电键工作时，阴极输出器栅极将加有幅度很大的负脉冲，为了避免这些脉冲受到限幅，将V1右管阴极经负载电阻R\(_{6}\)接至电源负端。V1栅极电压经阴极输出器后，在B点输出电压的波形UB如图2a所示，图中幅度较大的代表K掷向“划”一边时的输出电压，幅度小的代表K掷向“点”一边时的输出电压。这个电压经过限幅电阻R\(_{7}\)加到双向限幅放大器的栅极上。这一级由双三极管V2（6N2）的左管担任。它的阴极加有负电压UK，负压数值的大小可由R\(_{8}\)来均匀地调节。R9是限幅器的负载电阻。这一级的屏极与下面两级（6U1担任）的栅极是连接的，所以它的屏压就控制着下两级的屏流。
阴极输出器输出的电压经限幅电阻R\(_{7}\)后，加到V2左管栅阴极间的电压U\(_{CK}\)的波形如图2b所示，脉冲大于-UK的部分已被限幅器削去，图中标出的UC20是V\(_{2}\)的截止栅负压。可以看出，相当于“划”的大振幅锯齿形负脉冲使V2左管截止较长的时间，相当于“点”的则使V\(_{2}\)左管截止较短的时间。截止时，V2左管A点的屏压U\(_{a}\)升到了电源电压（图2C），这时6U1的七极部分和三极部分都将导电；当UCK上升到U\(_{C2}\)0以后，V2左管开始通流，U\(_{a}\)开始下降，当UCK等于零时，U\(_{a}\)降至-Uao，这时6U1七极和三极部分都不导电。图2C所画的就是V\(_{2}\)左三极管输出的屏压曲线，亦即6U1七极和三极部分导电的时间曲线。
V\(_{2}\)的右边三极管与V3的帘栅和第一栅部分接成了不对称的多谐音频振荡器，它们栅回路中的电阻比屏回路中的电阻小得多，这样可使电子管的增益系数较低，并使输出波形较接近于正弦形。R13用来调节音调。发报时，这级的振荡永不停止，但是只有当V\(_{2}\)左三极管的屏极有正脉冲输出时，6U1七极和三极部分通流，音频电压才能从耳机输出，“输出1”、“输出2”的两端也才能将键控电路开通。在脉冲间隙时间内，无信号输出，形成电码符号的间隔。由此可见，当把电键K掷向2和3的两端时，输出端就能以长短不等的时间周期地形成通路和断路，从而不断发出“点”和“划”的电码符号。
整流器采用有中端抽头的倍压整流电路，正压电源部分消耗的电流不超过10毫安，负压电源耗用电流为3毫安。

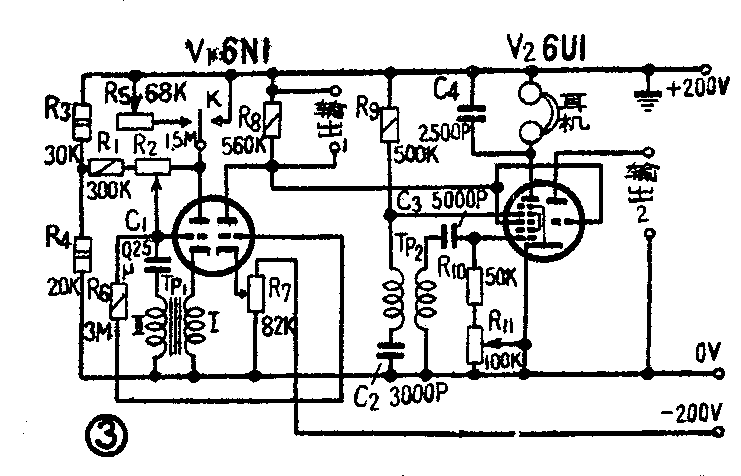

图l的电路是较为复杂的，适用于快速发报。若每分钟只发150个以下的电码时，电路可简化如图3。在这个电路里取消了阴极输出器，限幅器栅极上的电压是从间歇振荡器经由3～5兆欧电阻R\(_{5}\)直接加上的。音频振荡器是由V2（6U1）七极部分组成间歇振荡器电路，适当地选择C\(_{3}\)的数值可以得到满意的音调调节范围。这时，半自动键用两只电子管即可作成。
零件和电路的调整
这两种电路的调整步骤大致相同，现以图1电路为例来说明电路装成后的调整方法。
在检查整流器工作正常后，首先调整音频振荡级。将电位器R\(_{8}\)旋在图中上端，这时V2左管屏压U\(_{a}\)为正值，6U1通流，当音频振荡器装置正确时，在耳机内应听到声音。然后将R8旋低直至耳机内听不到声音为止，再调整其它各级。限幅器和阴极输出器无需调整，此后即开始调整间歇振荡器。将电键掷向3（“划”）的一端，在耳机内应能听到音频信号。然后再调整R\(_{8}\)，使音频脉冲持续时间为间隔时间的三倍。如果耳机内听不到音频信号，可将间歇振荡器变压器的一个线圈两端调换一下。在“划”的时间长短调整好以后。即可将电键掷向2（“点”）的一端，调节R5，使音频脉冲持续时间与间隔时间大致相等。调节好后在电位器旁注上记号，调整工作就完成了。
图中所注零件数据可在30%的范围内变动，不致影响电键的正常工作。图1和图3中变压器T\(_{P1}\)可用E形16×22毫米硅钢片心绕制，线圈Ⅰ用0.12毫米漆包线绕500圈，线圈Ⅱ用同号线绕2000圈，每隔200～300圈垫一层绝缘层。图3中音频间歇振荡器的变压器TP2。可绕在任一种无铁心的支架上，屏回路和栅回路线圈各用0.1毫米漆包线绕2000圈左右。（金以丰根据苏联“无线电”1960年9月号编译）
