怎样制作一架性能好、用管少，简单经济的收音机是许多爱好者很感兴趣的问题。下面是我们试制过的一种来复式两灯机，现在介绍给大家研究改进。

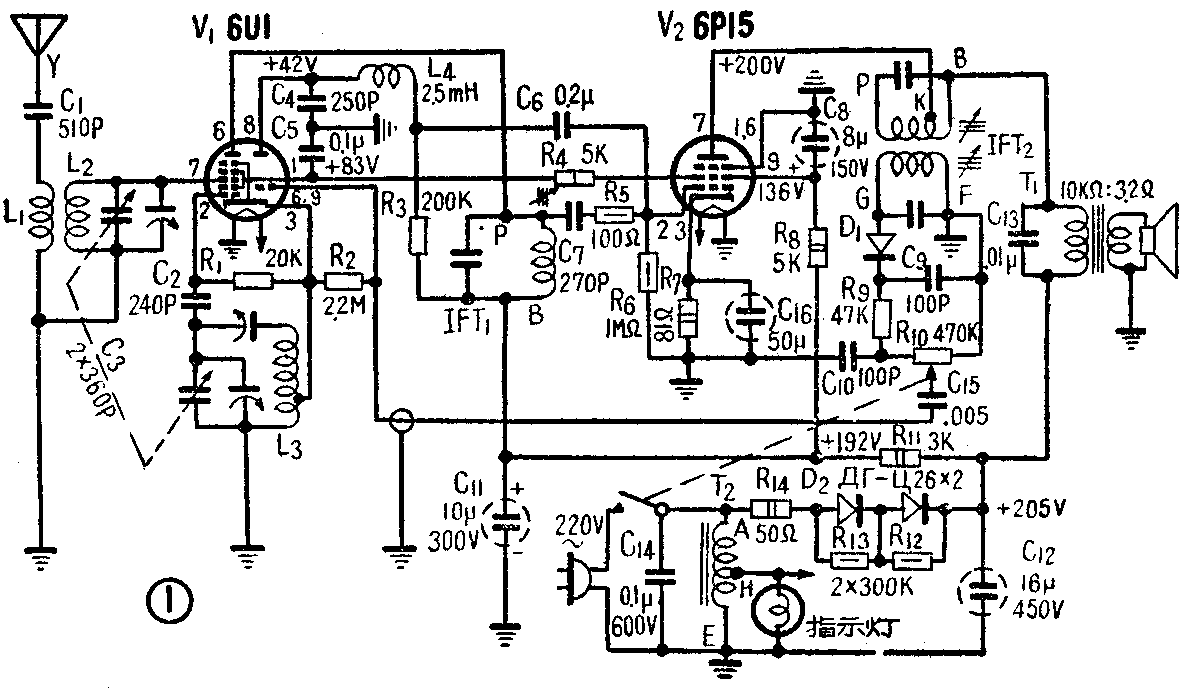

这架两灯机电路如图1。它利用两只国产小型管，完成一般超外差式机所具备的变频、一级中放和两级低放等功能作用。电路的工作情况是用6U1管七极部分担任变频，它的第一栅接成哈脱莱式振荡器，由第三栅输入高频信号。变频后的中频信号在第一中频变压器IFT\(_{1}\)上取得，并经C7电容耦合到6P15管的第一栅作中频放大。6P15为宽频带放大输出五极管，跨导高（S=14.7毫安／伏），极间电容小，所以在这里用它兼作中频和低频放大，就是该管既放大465千赫的中频，也作音频功率放大。经过放大的中频信号经第二中频变压器IFT\(_{2}\)耦合到晶体二极管D1进行检波，检波后的脉动电流，经C\(_{9}\)、R9、C\(_{1}\)0组成的滤波器滤去中频成分后，在电位器R10上取得音频电压，通过C\(_{15}\)的耦合，送回到6U1管的三极部分进行低频电压放大，再通过L4、C\(_{4}\)进一步滤去残余的中频信号，经过耦合电容C6送回到6P15管的栅极作功率放大，然后经输出变压器T\(_{1}\)，推动扬声器放音。
作为中频和低频来复放大的6P15，屏回路中有两个串联负载，即中频变压器IFT\(_{2}\)及输出变压器T1。该管放大的中频和音频信号是分别在这两个负载上取得。6P15管的内阻R\(_{i}\)约为100千欧，输出变压器初级的最佳匹配阻抗应为Ri/10。为了不致降低中频谐振回路（IFT\(_{2}\)）的Q值，6P15的屏极是接在中频变压器IFT2初级的一个抽头K上。PK圈数约为PB圈数的1／2～1／3。输出变压器的初级接有较大电容C\(_{13}\)，使中频信号得到旁路。这样B点对中频而言接近处于地电位，可以避免引起寄生反馈。
在外差电路中用一个电子管作中放和近放来复式运用时，比较难解决的是中频信号与低频信号的分离问题。在这里检波后从负载R\(_{1}\)0上取得的低频信号电压不直接送回到6P15进行来复低放，而是通过一级低频电压放大的缓冲级。这使6P15管的鱼载（IFT2和检波级）与它的栅回路隔开。检波后信号先送到6U1管的三极组作低频放大，并经进一步滤波后，再耦合到6P15管的栅极上。这样做的好处是可以消除6P15屏、栅间的电气耦合，消除产生寄生反馈、自激和失真的可能，增加电路的工作稳定性。6P15管的棚偏压约为-2.3伏，由阴极电阻R\(_{7}\)上取得。6U1管七极部分担任变顿时，它的第三栅为锐截止性质，所以不能加设自动增益控制。
电源部分，本机采用单圈自耦电源变压器，线圈在H处抽头为6.3伏，1.5安，供两灯灯丝之用。高压乙电直接用市电220伏经两只牛导体二权管ДГ-Ц26作半波整流。电阻R\(_{12}\)、R13及R\(_{14}\)为保护二极管之用。为了消除调制交流声，电源进线两端加接一个耐压较高的纸质电容器C14。
零件使用情况及制作中应当对意的事项如下：
①中频变压器用华北厂ZPO3－1型，IFT\(_{1}\)拆去G、F组即可。IFT2次级P、B组可将原线圈拆下100圈，作出抽头K，然后重行绕上。
②高扼圈L\(_{4}\)可用售品。自制则用5兆欧1／2瓦型炭膜电阻一只，用0.10（42号）漆包线在它上面乱绕400圈。
③输出变压器可以用配合6P1的输出变压器铁心（截面积12×12毫米）绕制，初级用0.10（42号）漆包线绕2500圈，次级用0，80（21号）漆包线绕50圈。
④电源变压器自绕用截面积为25×14毫米的硅钢片铁心，AH用0.15（38号）漆包线绕2150圈；HE用0.72（22号）漆包线绕80圈。

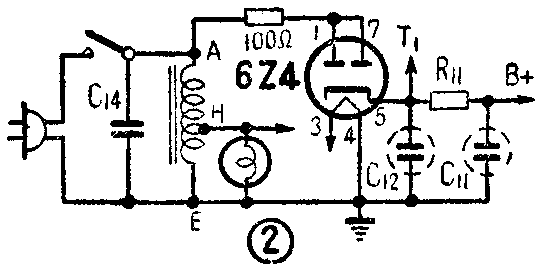

⑤电源整流器如不用半导体二极管，可用整流管6Z4接成半波整流，具体接法见图2。
⑥全机接线宜短捷。栅、屏极接线远离。 6U1三极组的栅极至C\(_{15}\)简要用金属隔离线。C15在必要时也应加以屏蔽。高扼圈L\(_{4}\)要与L1、L\(_{2}\)、L3及IFT\(_{1}\)间远离。C4应在近L\(_{4}\)处接地。如果发生自激，可在6P15的栅极加一个100欧电阻（图1中R5），或降低6P15的帘栅压至100伏以下。如仍不能抑止自激，可在IFT\(_{1}\)上并联一只50千欧～100千欧的电阻，即可消除。输出变压器T1的外壳和次级一端接地，可起屏蔽作用，减少感应。R\(_{1}\)、R2和C\(_{5}\)、C4应当分别焊在一起。R\(_{6}\)、R7、C\(_{16}\)和C8应在同一点接地。
⑦安装时先从电源整流部分开始，然后装接来复式中放、功率放大和二极管检波部分。这时可把较长的天线放在6P15管第一栅极。如果扬声器中有较小的广播声（在本地强力电台播音时)，说明这部分已经装好。然后将6U1管的一部分线路接好。这时暂不调动中频变压器，用螺丝起了触接6U1管三极组的栅极，听听有无“嗡嗡”或“卡卡”的响声。如果有，就可按照调整一般超外差式机的方法，调整中频变压器和变频级的统调跟踪了。
应当对意的是电源变压器如果是白绕的，要先用万用电表的交流50伏电压档量一下HE两点的电压是否符合6.3～6.5伏。收音机正常工作时，电路各点的电压应如图1电路中所标明的数值。
⑧6P15、6U1管可以采用二级品。使用旧6U1管时应注意它的内部有无连极现象。正常时如各极电压适当，以起子触动它的七极组第一和第三栅，都应有较大声响，用手轻弹管身不会出现杂声。
⑨6P15管跨导很高，对交流声比较敏感。接装好后，如果出现较大的交流声，可将输出变压器下接C\(_{12}\)的一端改接到C11处。如仍不能克服，可将该管加以屏蔽。
⑩本机底板带电，外接天线与天线线圈之间的电容器C\(_{1}\)应当使用云母绝缘介质的。电源插肖可用三相式的，使负极长期接在电源线的地线上，各调节旋钮的螺丝不露出表面，以保证使用安全。
本机配用飞乐503型五时扬声器，具有一般五灯机的性能水平，优点是结构简单，成本经济，制作和调整都很容易，在河北省山区庞家堡使用，天线接用2米长的拖线，晚间可收到国内外电台节目二十余处，声音宏亮清楚。(何汝泠)
