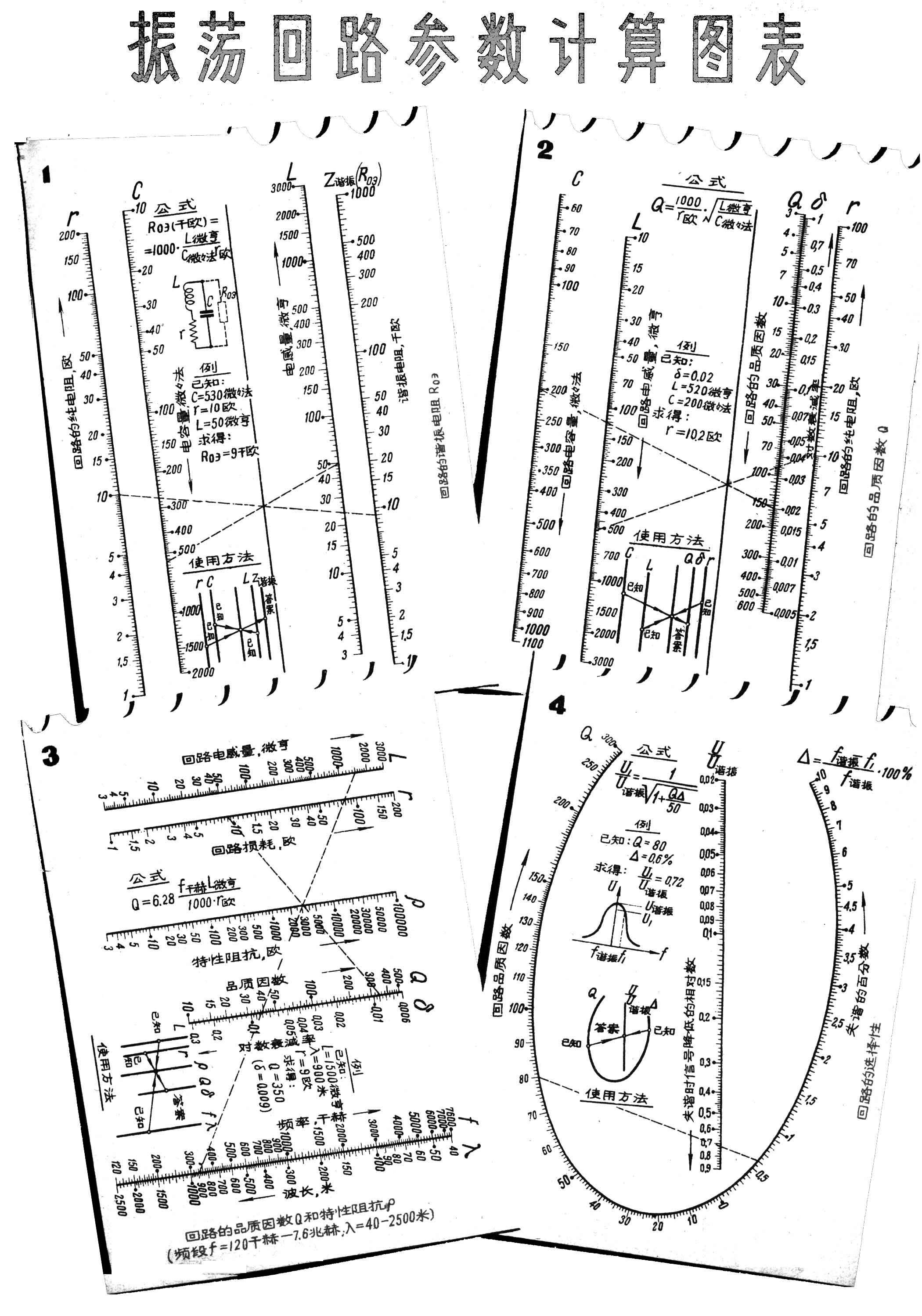

这个图表可用来计算振荡回路的一些重要特性参数，如并联回路的谐振电阻、回路的品质因数、选择性等。图1用于计算回路的谐振电阻，图中r代表回路的捐耗。图2和图3用于计算回路的品质因数。图2是已知L、C、r三个数值时计算Q值用的；图3是已知f（或λ) 、L、r时计算Q值用的，同时并可计算特性阻抗ρ。在图2、3中与Q值标尺相对应的δ是振荡回路的对数衰减率，它代表回路在自由振荡时，振荡的振幅和经过一周期后振荡振幅的比值的自然对数，它和Q值的关系是δ=\(\frac{π}{Q}\)。第4图用于计算回路的选择性，已知回路的Q值及失谐的百分数，即可求得失谐时信号电压与谐振时信号电压的比值。1至3图中只要知道计算公式中的任意三个数值，就可以求出其余的另一个未知数值；同样，在图4中如已知任意两个数值，也可求得第三数。例如图2中的举例不是已知δ、L、C的数值来求得r。（李荣生译自苏联“无线电”1961年第2期）
