电视接收机的行扫描输出变压器，是行扫描系统中将末级管输出的行扫描电流加到水平偏转线圈去的匹配装置，同时还兼负着供给显像管阻极所需高压电源的任务，这是利用水平扫描的逆程正脉冲在变压器中升压得到的。此外，高压整流管的灯丝电压和行扫描系统的回输电压，也是各用一个单独的线圈在这个输出变压器上取得的。

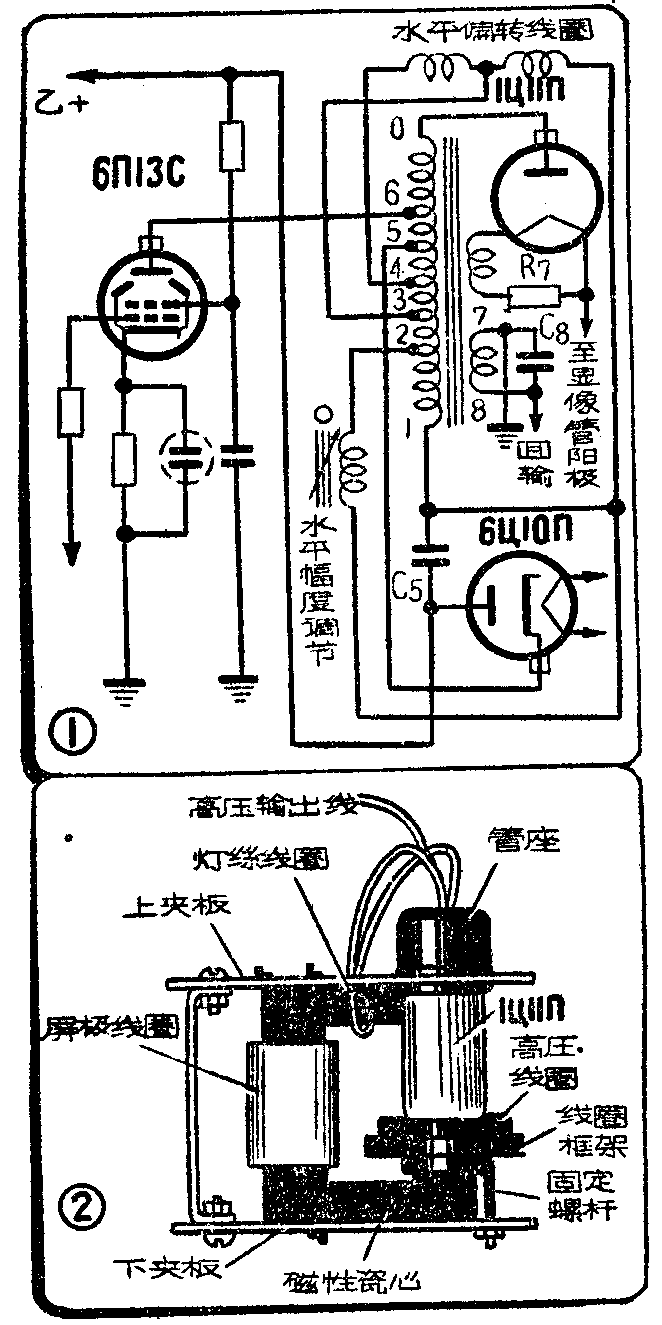

国产“北京牌”和在国内使用较多的苏联“红宝石”“纪录牌”等电视接收机的行扫描输出变压器都是采用同一的标准件的，使用的线路见图1，升压部分是一个自耦变压器，适合于显像管35ПK2Б、43ПK3Б、53ПK2Б等之用。

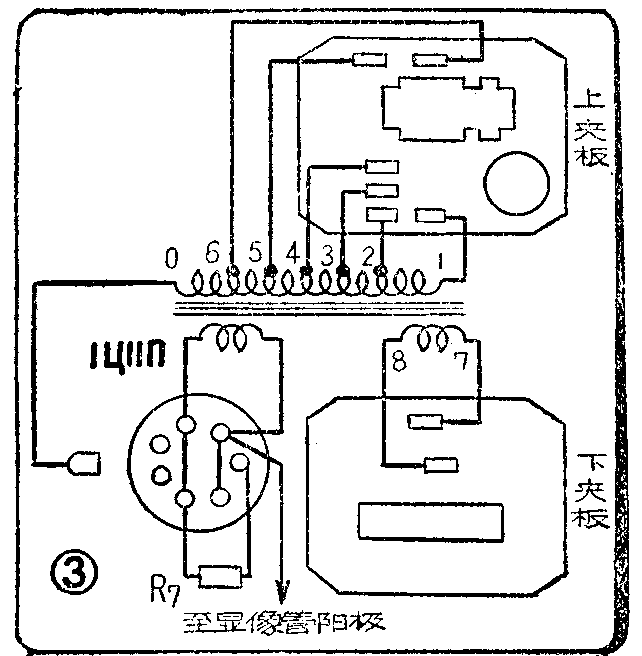

这种输出变压器的铁心，是用两块П形磁性瓷对拼而成的。因为线圈上的电压很高，要求要有很好的绝缘。它的外形见图2，线圈绕作两个线包，分列在铁心的两臂，升压线圈（线头0—6段）是绕成峰房式的，用绝缘塑料灌封，装在胶木框架上，框架一端伸出装有高压整流管1Ц11П的管帽（屏极）夹子并和线圈的0端连接，1Ц11П就从上夹板的圆孔倒插下来。屏极线圈（线头1～6段）是多层密绕的，和普通变压器的线包一样，绕成方筒形状。高压整流管的灯丝线圈是在铁心的上部用一根高压线绕作一圈，并作为引线直接焊在管座上。回输线圈则是绕在方筒线圈的最里层。具体引线见图3。
行扫描输出变压器上面的电压很高，因此它本身和它的负载很容易发生击穿或短路的故障，这时就没有高压输出或者高压很低，使得显像管上没有光栅（没有光栅的原因，还可能是由于显像管系统发生毛病或者1Ц11П灯丝同路上所串联的限流电阻R\(_{7}\)断路）。如果没有高压，但是旋动行频旋钮的时候，仍然能够听到行扫描输出变压器上行频“嘶嘶”的叫声，这说明行扫描系统中，输出管以上的工作都是正常的，故障是出在变压器或它的负载上面（测试高压的简单方法，见本刊1959年第2期“电视机安装使用维护讲话—V”一文）；此外有时虽有图像，但光屏的左方出现不整齐的垂直黑带时，可能是升压线圈内部有轻微短路跳火的象征；光屏上有许多黑点出现，则可能是线圈与铁心之间绝缘不良发生跳火的现象；在这些情况下，就需要对行扫描输出变压器或以下的各部分进行检修。
为了简捷地检查出是哪一部分的故障，可将行扫描输出管6П13C的帽夹（屏极接线）拔开，将万用表0～200或300毫安之间的一档串入，负端接管顶，正端接帽夹，开启电源观察它的屏流。可能有两种障碍：第一种，如果读数指在屏流的额定值（约60毫安，这时行频旋钮的位置应当是处在正常同步的位置上)而没有高压，那就可能是升压线圈（6—0）断路，或1Ц11П烧毁、失效、灯丝电阻断路等毛病;第二种，如果屏流的指示很大，这就是有些部分发生短路的现象。屏流的增大是随短路的程度而增加的，可达到100多毫安，有时还要使输出管6П13C或阻尼管6Ц10П的屏极发红，因而作这种试验的时间应尽可能短（如果屏流小于额定值，则可能是输出管或阻尼管衰老, 这时高压就减弱，水平图像缩小）。对于上述第一种故障现象, 可以用万用电表的电阻档测量可疑的所在是否断路，用新的高压整流管换入试验旧管是否失效等办法来检查。对于第二种故障现象，也须再作详细的测试来断定故障所在。由于各个线圈的电阻值都很小，并且有的在未加有电压的时候，短路或漏电的现象并不明显，用万用电表难以准确地凭测得的直流电阻来决定。最好还是用上述观察输出管屏流的方法，将变压器的各个负载逐个焊脱，看看每次的屏流变化。最先可以拔去水平偏转线圈的插子，重启电源后如果屏流恢复正常，同时光屏上出现一个光点，这就说明是这一组线圈短路了（光屏上的亮点不能让它停留的时间过长，否则要损坏显像管），如果屏流还是很大，那就要试将升压线圈、水平幅度线圈，以及和回输线圈并联的电容器C\(_{8}\)等先后焊脱来检查。当某一个部件焊去之后，屏流下降或恢复正常，短路的故障便是出在这个部件上面。当这些负载都焊脱后屏流仍旧很大，则是变压器的屏极线圈内部短路。但是这个线圈的5～6端短路时，屏流是正常的，只是没有高压，1Ц11П的灯丝也不亮。作这些试验时，必须注意安全，因为在正常工作状态下，6П13C的屏极上直流电压很高，并且有6000～7000伏的脉冲电压,因此每一次都应该关闭电源后再进行焊线，以策安全。除了开始的水平偏转线圈的试验以外，下面几步的试验最好是将高压整流管从变压器的框架上拔离帽夹，让它留在管座上，吊在一个能窥见它的灯丝的位置，并将引到显像管阳极的高压线拔离放好，试验中如果窥见灯丝暗红，便是输出变压器恢复了工作。

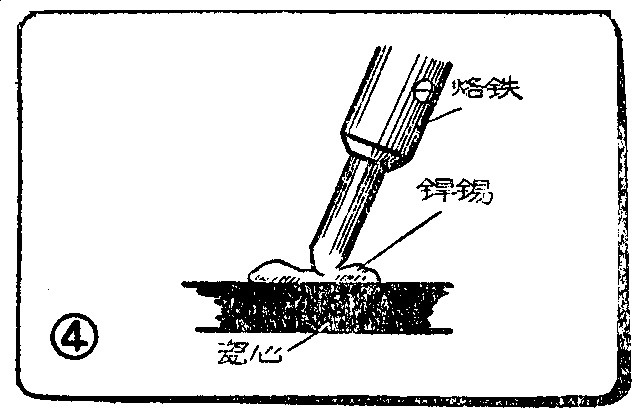

这里只谈行扫描输出交压器的修理工艺。经过试验确定了它的线圈内部断线或短路，就要卸开修理。从机架上整个取下之后，烙开夹板上焊片的线圈引线，才能将上下两块夹板卸开。行扫描输出变压器的两个线圈都是有成品可购的，换用现成的比较方便。变压器的磁性瓷心接合处是用高强度粘料粘合的，瓷心又很脆弱，硬撬开来只会使瓷心断折，应将它加温才能使粘料软化拉开。加温的方法可用电烙铁在瓷心的表面各处轮番熨烫。为了使接触面积加大来更快地传导更多的热量，可以在烙铁头上蘸一些焊锡，堆在瓷心的表面，随烙铁走动（图4),到整个瓷心的温度到了60°～70℃，就要将烙铁移去，特两块瓷心左右移动几下，便可以脱开。要注意加温温度不能过高，否则会损坏完好的线圈或升压线圈的胶木框子。
线圈的损坏多见于蜂房式的一个，一般很少有两个同时损坏的。换装屏极线圈是比较容易的。当瓷心脱开后便可拉出屏极线圈。蜂房线圈是用塑料固定在胶木框架上的，取离瓷心后，还要放在烙铁上面烘热才能将线圈取出（烘烤时胶木框子不要触及烙铁，以免烤坏），并趁热将框架里附着的粘料刮净，冷却后便可再涂上一层万能胶将新线图同样换入。万能胶不能用得太多，以免将线圈上面灌封的塑料层化掉。
线圈按照原来的位置放好后，重装瓷心时接缝处要重用粘料粘合，接缝如果松动，将来使用时，瓷心就会随着行扫描频率震动，在光屏上出现水平的“火花亮带”。粘料涂的要尽量薄，否则使隙缝过大，会导致高压增高，图象的水平部分缩小。采用环氧树脂作粘料可以得到满意的强度，使用时应依它的说明书调配。粘好后随即将两块夹板装上夹牢, 并用厚纸板将西个线圈和瓷心之间挤紧。此后就可将各个接线端焊到原来的焊片上，将整个变压器装回原来的位置。
变压器修好后，最好先作一次试验，再将各个外接线焊上。可先将5、6两头接上,使6П13C和6Ц10П工作，1Ц11П还像上述一样吊放好，接通电源,听到变压器的高频叫声后,可以看见1Ц11П的灯丝亮成一点暗红,旋转行频旋钮，叫声和灯丝亮度也随着变化,这样大致上已没有什么问题了。最后将剩下的接线都焊好,原来的屏蔽、防护罩子都盖上,再试一下有没有高压,到显像管上出现光栅时,便可按照平常的调整方法将电视机调好使用了。
下面录出这种行扫描输出变压器各个线圈的绕制数据，供作修理的参考。蜂房线圈可用环氧树脂灌封；屏极线圈最好用原来的层间绝缘垫衬,遇有击穿的地方，可用一些薄云母片补上。
蜂房线圈(0～6段）用单丝耐久漆包线（ПЭЛШО)线径0.1毫米绕775圈（直流电阻152欧）。屏极线圈：先绕回输线圈（7～8段）用聚乙烯塑胶漆包线（ПЭВ—2)线径0.23毫米绕60圈（直流电阻1.5欧），在上面用同号线绕制1—2—3—4—5—6段，30＋105＋135+270＋270=810圈（全部直流电阻27.4欧）。磁性瓷心截面积为15×15平方毫米。（冯报本）
