晶体管收音机用的低频变压器（输入或输出）的圈数比，很多地方介绍的并不一样，引起了一部分无线电爱好者的怀疑，究竟它的圈数比有没有准数可以遵循？圈数比用的不对会引起什么后果？这里准备简单地谈谈这个问题。
输出变压器
大家知道输出变压器是用来使晶体管的最佳负载阻抗与扬声器阻抗相匹配的元件，因此它的圈数比系由这两个值所确定，如果其中之一有所改变时，输出变压器的圈数比也必须作相应的调整。
扬声器阻抗是指频率为400赫时的音圈阻抗，除非换了另一种牌号的扬声器，它是不会改变的，其值一般注明在扬声器的商标上，常用的有8欧、4欧、3.5欧数种。而晶体管的最佳负载阻抗却与工作状态密切有关，虽然用的是同一型号的晶体管，但只要工作状态改变以后，最佳负载就会改变。如果用了一个不是最佳负载的负载，那么晶体管的工作就会不够正常。

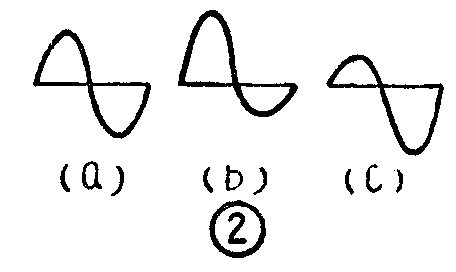

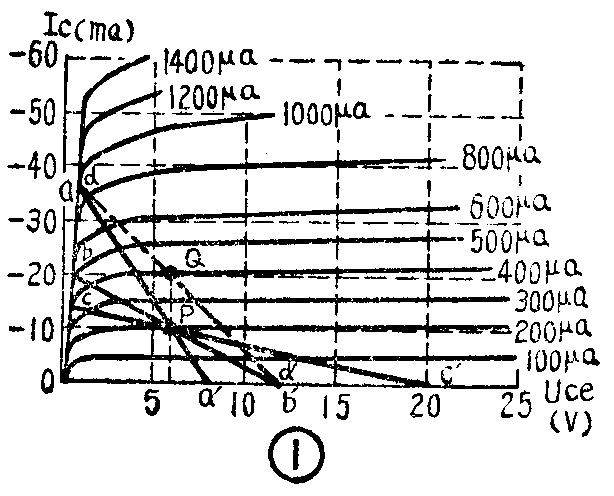

图1为П－6型晶体管的集电极电压电流典型的特性曲线，如果工作点选在P点（6伏10毫安），那么它的最佳负载应为600欧左右，如以3.5欧扬声器为例，则输出变压器的圈数比应为11:1(设变压器的效率为70％）。此时的负载线为bPb＇，在最佳负载线上bP=Pb＇，这时输出波形如图2（a）。如果这时换用200欧（负载线为aPa＇）或1300欧（负载线为cpc＇）的负载，即采用圈数比6.3:1或16:1，它们的输出波形将分别如图2（b）和（c）就会产生严重的失真。因为这时aP≠Pa＇ cP≠Pc＇。上面为了便于说明起见，采用了与最佳负载相差悬殊的负载，如果相差不是很大时，失真现象还不是很严重的。
如果把工作点从P点移到Q点（6伏20毫安），那么它的最佳负载应为300欧（这时dQ=Qd＇），说明工作状态不同，最佳负载也会改变。仍以3.5欧扬声器为例，则圈数比应为7.7:1。
根据以上所述可知，采用不同的线路，晶体管的工作状态不同，最佳负载也就不同，这样，变压器的圈数比就会发生改变。
输入变压器
输入变压器一般是用来使前级晶体管的输出阻抗与后一级晶体管的输入阻抗相匹配的元件，如果其中之一有所改变时，输入变压器的圈数比也必须作相应的调整。但是当前级输出阻抗与后级输入阻抗相匹配时，整个放大器的失真却较大，这是因为晶体管输入端的特性是非线性的缘故。一般有意把前一级的输出阻抗，经输入变压器反射到次级以后比后一级的输入阻抗来得高些，以保持输出信号的失真较小。因此为了兼顾失真和匹配，输出变压器圈数比的决定可以用理论计算的方法（请参阅邮电出版社翻译出版的苏联“业余无线电手册”关于晶体管甲类功率放大器的设计有关章节），也可以用实验的方法。对于无线电爱好者来说，如果要求不太严格，可以根据常用的输入变压器圈数比选用。一般常用的圈子数比为2:1、3:1、5:1。П-6型晶体管前置放大与П-6型功放级的连接宜采用5:1圈数比的输入变压器，П401型晶体管作来复再生式与П-6型功放级的连接宜采用3:1圈数比的输入变压器。（源）
