为了解决干电池式收音机的乙电供电问题，我们试用两只П6B制成了这只晶体管直流换流器。它可以代替乙电池，供给一般的四灯或五灯干电池式收音机所需的高压乙电。它的输入电压是6伏，可以用干电池或蓄电池作为电源。在配合一架五灯干电池机使用时，输入电流是120毫安，输出电压60伏、电流6毫安，收音机可以很满意的工作。这样的代乙电器比较振动子式换流器省电耐用，还没有触点火花的干扰。

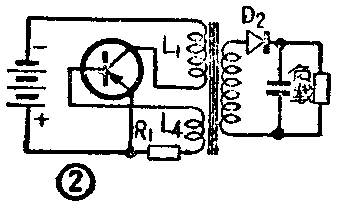

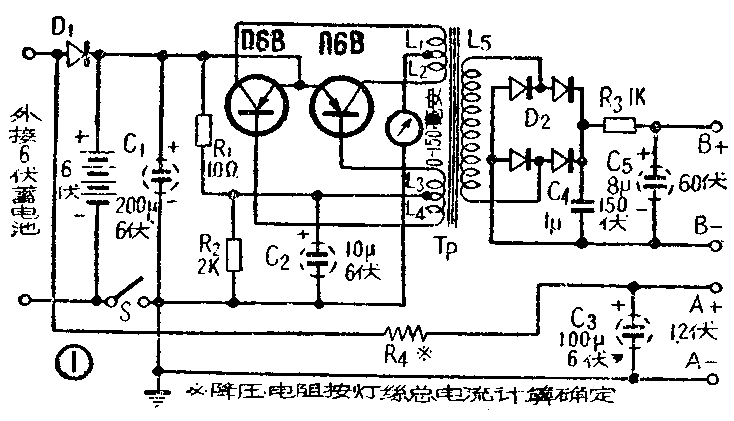

图1是这具换流器的具体电路图。在这里两只П6B晶体管与变压器Tp组成为变压器偶合推挽自激振荡器。它的单端简化电路如图2（它的工作原理可参看本刊1962年第12期“晶体管升压装置”）。振荡器输出矩形脉冲，使变压器的次级线圈L\(_{5}\)上感应出较高的电压，经过硒堆D2整流并滤波后，就成为直流高压供给收音机使用。换流器的工作频率约为300赫（系用指针式音频频率计测得）。电源使用四节大号手电筒干电池供给。不用干电池时，可外接6伏蓄电池，这时收音机的甲电也可以由同一蓄电池供给。图1中的硒堆D\(_{1}\)是防止外接电源时因极性反接而烧毁晶体管。R1是晶体管的某极偏流电阻。R\(_{2}\)和C2有助于晶体管在开始工作时易于起振。
变压器的调试和绕制 变压器Tp是换流器中的重要元件。它直接影响换流器的效果。例如铁心的大小及L\(_{1}\)、L2的圈数多少关系到振荡频率，L\(_{3}\)、L4的多少关系到晶体管集电极电流大小和工作频率的稳定。在这里它是用小型的6P6P（6V6）输出变压器的铁心（截面积12×13毫米）绕制的。绕法是以厚硬纸制成绕线框架，L\(_{1}\)和L2同时用0.15（＃38）漆包线两根并绕150圈，将L\(_{1}\)的末端和L2的始端连接起作为中心抽头。L\(_{1}\)的始端和L2的末端各接晶体管的集电极。然后在L\(_{1}\)和L2上包一层黄蜡绸，再用同号线和同样方法绕31圈作L\(_{3}\)和L4。以后再在L\(_{3}\)和L4上包一层黄蜡网，用0.12（＃40）漆包线绕2600圈作为L\(_{5}\)，铁心的插法与电源变压器一样，系交叉插入，不需要留空气隙。最后把整个变压器浸在热蜡里处理，驱除潮湿。
根据实验，在正常情况下，换流器在变压器次级L\(_{5}\)未接负载时，初级电流（即集电极电流）应在35～40毫安左右，振荡频率为300赫左右。当L5加有10千欧电阻作为负载时，初级电流随之增大到130毫安，振荡频率也会升高几十赫。初级电流的大小，可以适当增减L\(_{3}\)、L4的圈数来调整。L\(_{3}\)、L4的圈数不能太少，否则初级电流将小于30毫安，加上负载后易于停振。但注意初级电流在无负载时不要超过40毫安，以避免损坏晶体管和增加耗电。
整流硒堆的迭制 硒堆D\(_{2}\)是用100×100毫米的硒片一片（其他尺寸的也可以），剪成10×10毫米的小片共36片。以同向的9片叠为一组，共叠4组，每组两端由薄铜片剪成的焊接片引出，以备接线。然后每组分别用细线扎紧，外面包上黄蜡绸。另用薄铜皮制成两个夹子，分别把两组同向夹在一起，这样即成为两个有18片硒片同向串联而中心有抽头的硒堆，以便接成桥式全波整流器。
剪切硒片要用犀利的剪刀。剪下的硒片要用硬木板夹起，用锤轻轻地捶木板使硒片平直，再用欧姆表测量各片有无短路。若发现有短路的，可用细砂布轻轻试磨硒片的边缘，直至短路消除。若拭擦无效，用12伏蓄电池反向接到硒片上，也可能把短路的地方烧除。为了防止硒片叠起时各片边缘相接短路，片与片间要隔一块11×11毫米的黄蜡布。蜡布中央开一小圆孔，迭硒片时在蜡布中央小孔里放上一片比蜡布稍厚一点的铜质或铝质圆片，使上下两硒片能够可靠地接通。叠好后的硒堆要用欧姆表逐片检查有无局部短路。如有一片短路，会使振荡器停振或工作失常。
硒堆D\(_{1}\)是用现成的23×23毫米硒片两片并联而成。
在使用6伏蓄电池作为电源时，收音机的甲电是经电阻R\(_{4}\)降压后供给的。R4的阻值要按收音机所用电子管类型和管数，按4.8伏除以灯丝总电流计算确定。
这具代乙电换流器在实际制作中，零件和干电池是装在一只铝质饭盒里。在使用外接蓄电池时，里面的干电池也可以不拿出来。制成后经过了几个月的试用，效果很好，没有出过毛病。但是这样使用是否已经充分发挥了П6B的效能，能否提供更大的功率输出，以及晶体管的寿命怎样，没有得出结论，还有待进一步实验证明。 （文文燊）
