电唱机的使用维护修理

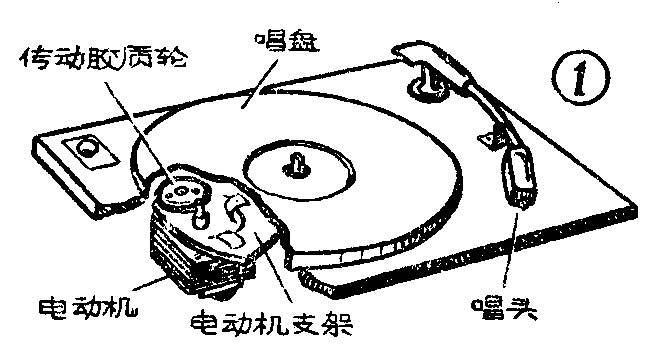

电唱机是利用拾音器放送唱片的设备，常见的有单速式、多速式、自动换片式和附带有专用放大器的等几种。它主要由拾音器和机械转动机构组成（图1）。在唱片转动时，拾音器的针端在唱片声槽里随着槽纹振动，并由拾音器把这种机械振动转变成为音频电压，然后输送至音频放大器，经放大后再由扬声器转变成声音。机械转动部分，是由一个电动机产生动力源，经传动胶轮将转速变慢，并导使唱盘跟随旋转。唱盘转速一般分为每分钟78、45、33\(\frac{1}{3}\)或162;3转等几种，以适合各种不同转速的唱片之用。电动机耗电约10～15瓦左右。下面谈谈它的各部分作用和使用方法。

拾音器（电唱头）的种类很多，最常见的为晶体式和电磁式两种。

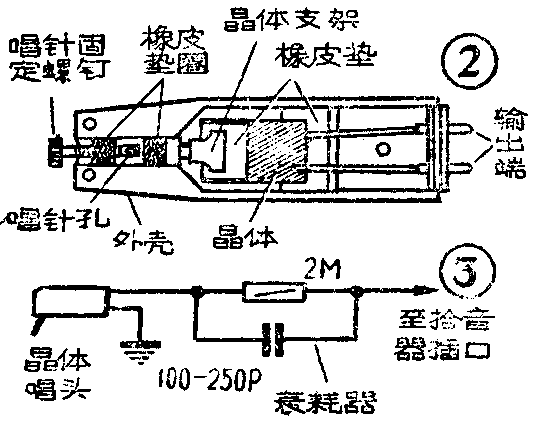

（1）晶体拾音器（图2）它的主要构成是一块具有压电效应的酒石酸钾钠（罗氏盐）结晶体。以机械装置将唱针的左右摆动沿针架传到被夹持的晶体上，晶体因受扭转而变形，于是在晶体的两个电极上产生相应的交变压器。晶体拾音器的输出电压较大、平均约为0.5～1伏。输出阻抗都是高阻式，约100千欧左占，频率响应一般为70～8000赫，良好的产品可达10000赫以上。它的重量很轻，仅60克，因此不容易磨损唱片。缺点是晶体的机械强度小，受震后易于损坏。另外它也怕受潮，不能耐受40℃以上的高温。这种拾音器可以直接接在扩音机的输入端（拾音器插口）使用。由于它的低音增益大于高音增益，为了使频率响应比较均匀，最好在它的输出电路上加接一个低音衰减器（图3）。这种拾音器有双针式的，它的针头可以变换，分别供转速不同的唱片使用。

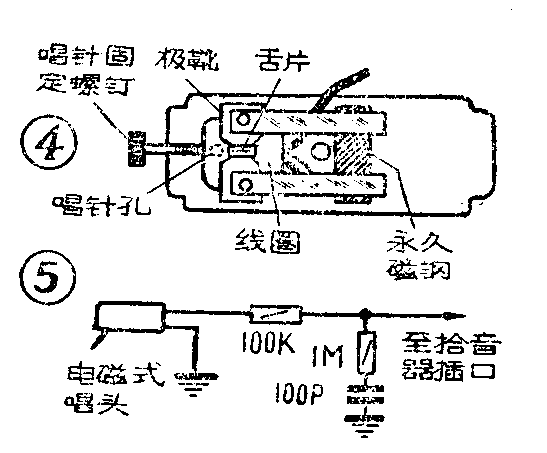

（2）电磁式拾音器 是由一块永久磁钢、二片极靴和线圈等组成（图4）。唱针支架是靠橡皮套管支托在外壳上，线圈固定在两极靴之间，支架的另一端成舌片形，穿过线圈中心保持在两极靴中央，当唱针向左右方向摆动时，舌片也相应地左右摆动，于是通过舌片的磁力线的方向和多少也在不断改变，而线圈是套在舌片外面的，改变了磁铁的磁阻、也就是说线圈中间的磁力线将随着唱针的摆动而不断变化，于是线圈两端就产生相应的感应电压。这种拾音器的失真很小，频率响应为70～5000赫，由于本身谐振频率能设计在可闻频率以外，因而频率响应曲线比较平直。它的输出电压较低，约为0.1～0.5伏。这种拾音器的线圈阻抗分为高、低两种，低阻式约在20～200欧之间，使用时应加装升压变压器，并可使用较长的输送线。高阻抗式约在2千欧以上，可以直接接于扩音器的输入端。这种拾音器由于舌片振动受唱片音槽宽度的限制，因此低音频部分增益较差，接入图5的衰减电路，可使高音段得到衰减，以使全部频率响应均衡。

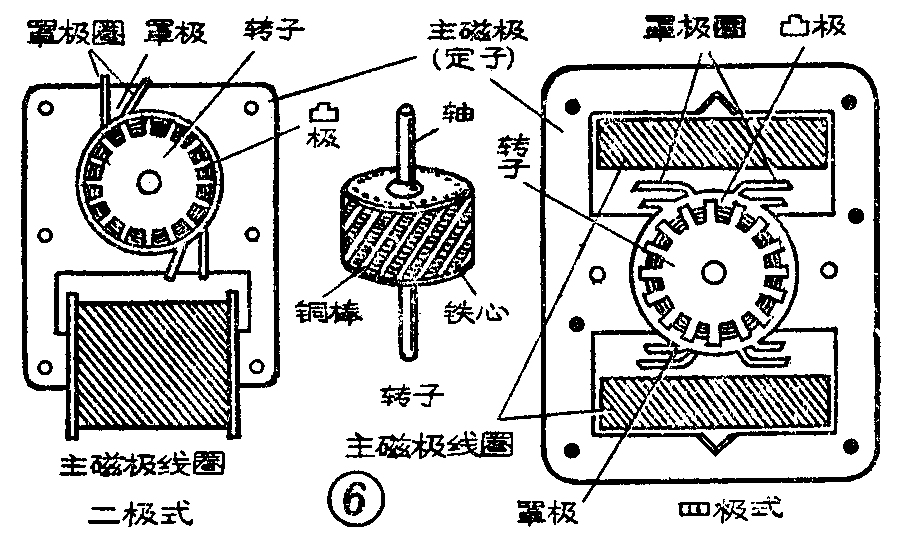

电唱机使用的都是轻载的小型交流电动机。它是传动机构中的主要部件，体积很小。最常见的电动机，其构造大多是二或四极式（图6），由定子、转子及盖板等组成。定子一般采用普通硅钢片层叠。在磁极的一端，两边各开有一处沟槽，槽内安装有短路铜圈，称为罩极线圈。铁心的一边有磁极线圈（四极式有二个线圈，接成串连），称为初级绕组。转子是用硅钢片层叠成圆筒状，在外周排插着8～18个铜棒，两端铆焊在铜的短路环上，形成与定子的初级绕组相对应的次级线圈（鼠笼型构造）。转子铁心的中心在一根动轴，铜棒两旁是转子凸极。电动机的旋转是借定子线圈所产生的交变磁场，使罩极线圈中产生另一个磁场（滞后磁通），由于这两个磁场的相互作用，便建立起旋转磁场。旋转磁场割切了转子线圈，又感应产生另一个磁场，由于这两个磁场的相互作用，转子便被定子的旋转磁场吸引而转动。

选择电唱机应注意以下几点：（1）转速要符合额定转数，并且速度均匀。检验时放上唱片和唱头，将一块小纸片粘在转盘边沿，察看每分钟旋转圈数。旋转中各周时间必须相等。转速的不均匀度，一般要求在0.3%以下，否则容易引起失真。（2）唱盘应有一定的转动力量。可以在唱盘旋转时，用手指捏它的中心轴，在一般用力情况下，不容易被捏住即为正常。（3）机械振动应很小。可以将电唱机放于平面木板上，接通电源转动，静听振动程度愈小愈佳。（4）拾音器的选用，一般应根据使用要求决定。电磁式的比较耐用，但低音较差。晶体式音质较好，但不耐久，使用期约1～3年。保管得好，期限可以延长一些。（5）转速方面，为了能换用慢速密纹唱片，选用具有多种转速装置的比较方便。

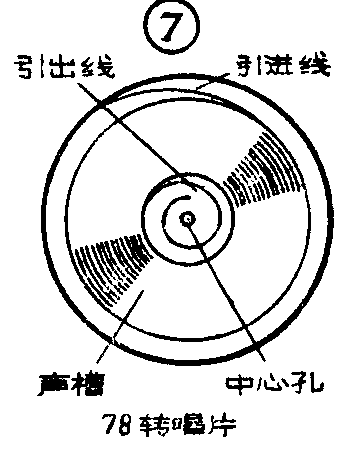

电唱机使用时，应放平，输出传输线愈短愈好，一般不宜长于1米。对于扩音机的输入电路，应了解是否符合拾音器的阻抗，阻抗不配合，使用中将引起失真、音小等毛病。操作时应在唱盘转动正常后，再将唱头轻轻放在唱片的引进线内（图7），随后伸开手指，离开唱头。这样可以避免损坏拾音器和唱片声槽，并且不会增加杂声。电唱机转速变换后，必须相应地变换拾音器唱针。双针式唱头上标有绿色记号的是快转，红色为慢转。使用不当，容易磨损唱针和唱片，并使放音效果降低。对于多速式电唱机（皮轮传动式），须在停止旋转时变换转速。电唱机使用半年左右应加油一次（锭子油或其他稀的矿质润滑油）。加油时不要碰到胶轮零件上，以免使胶质变质。电唱机应存放在干燥通风、温度在0～40℃之间的室内，尤其是配备有晶体式唱头的，忌潮忌热，更不宜受到剧烈震动。搬动时，最好将唱头臂绑扎在支架上。

电唱机在使用过程中可能发生的一些故障和消除方法见表1。

唱片是一种塑料制品，声槽的精密度极高，使用不当和保管不妥，都能引起发音失真、发沙或破裂损坏。对于唱片的使用和保存，一般应注意以下要点，以延长唱片的使用寿命。①一枚普通唱针，只能放送一面唱片。使用长命唱针，放送50次后，应检查它的针端是否磨损。密纹唱片必须采用适合这种唱片的唱针。②唱片使用时应用绒刷将表面尘土掸除，避免采用粗糙布、纸类抹拭。③放送唱片不宜在半途开始或停止，以免损坏声槽。④贮藏唱片的橱子格板要平；不宜将唱片层叠太高，一般不要超过十张；要求每张唱片都有光洁衬垫（如纸套、塑料套）。⑤唱片贮存环境应比较阴凉，避免受阳光直接曝晒。（毛瑞年）
