用低频管装制的来复式单管机

🏠 首页 《无线电》杂志 1963年 🔗 第7期 🔗 第17页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 杨士中 🔗

在晶体管收音机中,特别是单管机,大家都喜欢用来复式线路来使晶体管得到充分利用,同时在它的高效级中还采用正回授,以提高选择性和灵敏度。在一般流行的来复式线路中,为了获得较大的放大能力,一般采用的是共发射极放大电路。共发射极电路的频率特性比较差。为了得到足够宽坦的通频带,所以就有必要使用截止频率f\(_{α}\)较高的晶体管(如П401、ZK306等)。

图1
图1 🔍原图 (494×446)

可是,如果手中没有高频管,只有一般的П6型低频管,是不是也能装成来复式单管机呢?实验证明,只要你的晶体管f\(_{α}\)不太低,还是可以的(例如,П6A的fα就太低了,只有0.1兆赫,不能用)。图1所示的线路就是用П6Д作成的来复式单管机,并在高放级加有正回授。这个线路的特点是高放时用共基极电路,因为共基极电路的频率特性比较好;而低放则用共发射极电路,以利用它放大系数大的优点。

现在来看看线路的工作情况。经输入回路选出的高频信号经L\(_{3}\)偶合到П6Д的发射极,对高频而言,基极经电容C4接地,因此这是共基极放大电路,它的高频负载是L\(_{4}\)。放大了的高频信号一方面经C3正回授到输入回路去,另一方面经C\(_{5}\)送到由两个晶体二极管D1、D\(_{2}\)组成的倍压检波线路中去检波。检波所得到的低频信号直接加到基极上去。L3圈数只有几匝,对低频而言等于短路,因此这时П6Д又是以共发射极方式工作的。低频电流不能通过C\(_{8}\)和C5,而L\(_{4}\)对低频的阻抗则很小,所以它便顺利地到达耳机,推动耳机发声。R1是晶体三极管的基极偏流电阻。C\(_{4}\)是高频滤波电容器,用以防止三极管产生自激。注意检波二极管的极性应按图中所示连接,这样检波后电流的直流成分与基极偏流方向相反,还可以起到自动音量控制的作用。

图2
图2 🔍原图 (493×215)

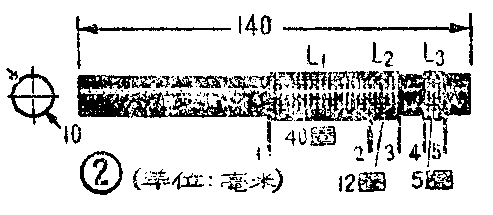

收音机各零件的数值已列在图1线路里。偏流电阻R\(_{1}\)的数值随所用晶体管而不同,要在调整收音机的过程中选择决定。线圈L1、L\(_{2}\)、L3可如图2所示,用多股丝包漆包线绕制。为了简单起见,在这里再生调节电容器C\(_{3}\)是用固定的,绕制线圈时L2部分可以多绕几圈,调整时一圈一圈地拆去,直到再生的叫声消除为止。(杨士中)
