这一部步谈机是为移动性较大的短距离通信使用而设计的。它的体积小、重量轻、耗电省、线路结构简单，通话距离不小于5公里，适合渔区、农村机耕队或民兵联系之用。它的工作频率是在50兆赫的超高频范围内，所以通话时要求在两机间没有巨大的障碍物。
一般步谈机多是收、发共用一套电子管，并使用共同的高频回路。变换收、发状态时只是改变电子管的栅漏电阻。经验证明，这样的步谈机在较远距离使用时，会发现在同一部机上收和发的频率稍有不同，实际使用起来不方便。原因是电子管的栅漏改变，使电子管的工作状态也改变，即并联在回路里的电抗改变，使频率受到影响。因此我们在设计中将收和发的高频回路分开，各自使用一套电子管。全机共用电子管2P2（2П2П）四只和1B2（1Б2П）一只，线路图见图1。
发信部分的高频部分由两只2P2管（V\(_{1}\)、V2）接作三极管，组成推挽振荡器。发话采用屏极调幅，调幅器由1B2（V\(_{3}\)）和2P2（V4）担任。收信部分由一只2P2管（V\(_{5}\)）作超再生检波，再由V3、V\(_{4}\)进行低频放大。
发信 发话时四刀双掷开大S\(_{1}\)旋向“发”端，灯丝电流经S1d加至V\(_{1}\)、V2、V\(_{4}\)的丝极和炭质话筒上。话筒产生的音频电压经变压器T1升压后，偶合到V\(_{3}\)和V4，经放大后对V\(_{1}\)、V2产生的振荡电流进行调幅，然后经L\(_{1}\)和C1偶合到天线辐射出去。由于低频扼流圈CH\(_{1}\)是V1、V\(_{2}\)和V4共同的屏极负载，因此经V\(_{4}\)放大后的音频电压便叠加到V1、V\(_{2}\)的屏压上，达到了屏极调幅的目的。
收信 接收时开关S\(_{1}\)旋向“收”端，V5的丝极接通电源工作，V\(_{1}\)、V2灯丝电流则被切断。同时，因接收是使用耳机，不需要过大功率，所以V\(_{4}\)的灯丝有一半也被切断。V5接成为超再生式检波器，检波后的音频电压经C\(_{1}\)0送到V3、V\(_{4}\)放大后，经C13送入耳机。这种检波器的特点是在没有外来信号时，耳机里可以听到超再生特有的“咝咝”噪声。调整C\(_{6}\)使天线与振荡回路谐振，“咝咝”声最大，也就是接收机比较灵敏的时候。有信号输入时这种噪声消失，耳机里便可听到对方的讲话。
零件和装置

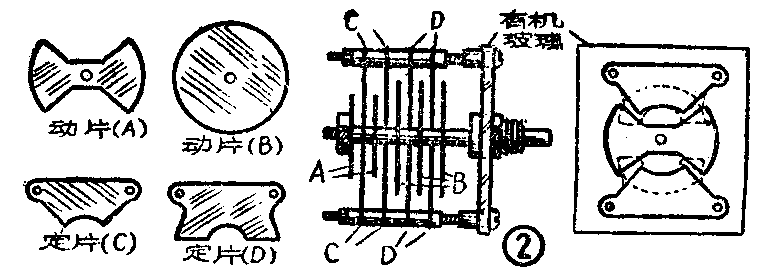

电容器C\(_{2}\)是小型空气式可变电容器，以选用瓷质绝缘的较好。C7为分列式电容器，我们是用最大容量为50微微法的单连空气可变电容器如图2所示方法改制的。它与L\(_{3}\)配合，调谐范围可在49～5l兆赫以内。C6为瓷介半可变电容器。其余C\(_{1}\)、C3、C\(_{4}\)、C5和C\(_{9}\)都用云母固定电容器。
线圈L\(_{2}\)为直径11毫米的空心线圈，用2.3毫米直径（约14号）漆包线间绕9圈，两端直接焊在C2定片、动片的焊片上。L\(_{1}\)是直径23毫米空心线圈，用同号线绕2圈，架空套在L2的中段，一头焊在L\(_{2}\)的中点，另一头接C1。L\(_{3}\)圈数和大小同L2一样，用1.5毫米直径（约16号）漆包线绕制。线圈两端直接焊在C\(_{7}\)两组定片的焊片上。
高频扼流圈RFC\(_{1}\)和RFC2用0.27毫米直径（约34号）漆包线在直径5毫米玻璃管上单层密绕30毫米长。
话筒变压器T\(_{1}\)用3Q5输出变压器改制，将原有次级线圈拆除，改用0.13毫米（40号）漆包线绕500圈，作话筒输入。低频扼流圈CH1也以一只3Q5输出变压器代用，利用它的初级，次级空置不用。
天线全长1.5米，用两端套有螺纹的两节铝管连接而成。

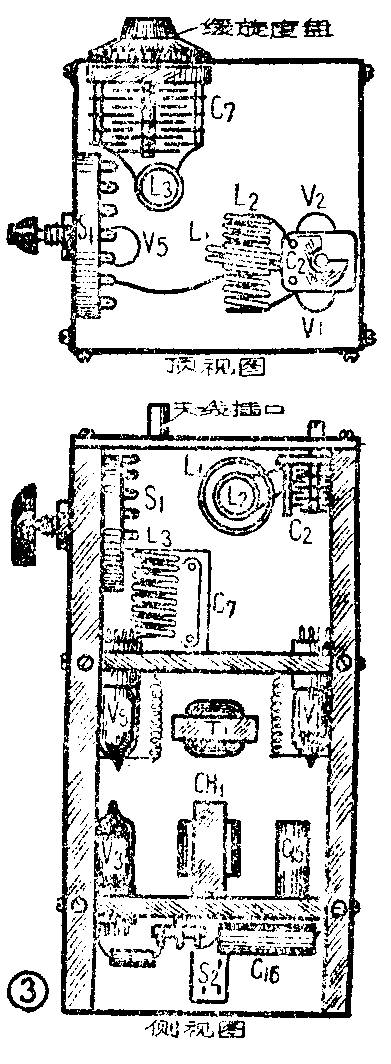

本机的全部零件分为三层装在长、宽、高为100×90×22O毫米的铝质底板上。底板顶层是高频部分，高频端的零件和波段开关都装在这里。发射和接收的线圈互相垂直，天线插座和C\(_{2}\)固定在顶盖的胶木板上。中间一层垂直插放五只电子管和变压器、扼流圈、滤波电容器等。电子管V1、V\(_{2}\)和V5是倒装的，要用弹簧拉紧。话筒和耳机的插口也装在这一层里。下层装置低频部分的零件、电源插座和开关以及滤波电容器等。机箱的内部结构大致情况见图3。电源电池外接。
调整和使用
超再生检波器具有较大的高频辐射能力，所以在调试中，发送、接收都可以利用谐振式频率计进行频率校准。如果频率复盖不在所需范围以内时，可以轻微地拉开或压紧线圈的间隙。如果低频部分焊接无误，在高频部分频率调准以后，便可插上话筒、耳机。将S\(_{1}\)扳在“收”位置，调节C6使“咝咝”声最大。然后把S\(_{1}\)放在“发”位置，手持氖泡放在L2上，氖泡即发光，对话筒讲话时它的光度也随着闪动。电路中串联有C\(_{14}\)作监听，这时能听到讲话声音，说明机器工作正常，可将C2固定不再调动。
双机通话时，接收只须调节C\(_{7}\)的缓旋度盘至“咝咝”声突然低落的一点，即发、收双方频率一致。两机同样调好后，便可通话。（李沛铭）
