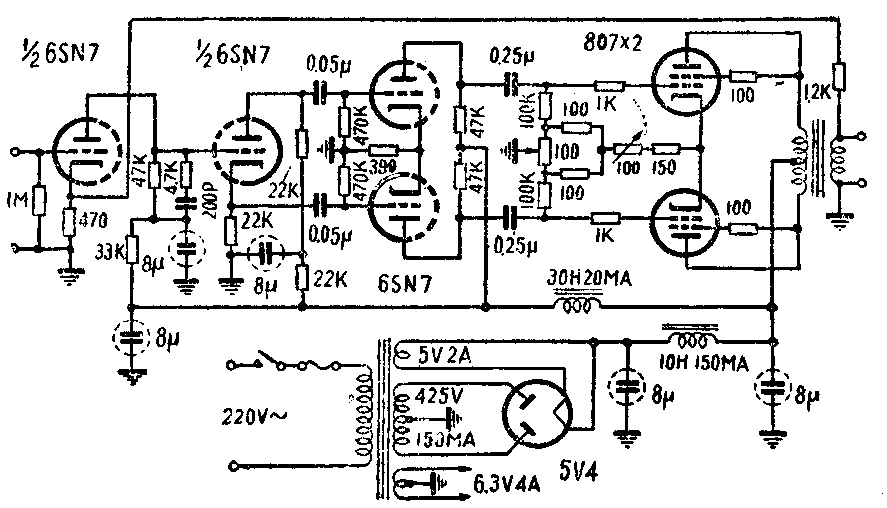

威廉逊放大器是一种质量较好的低频放大器，它的电路如附图。
这种放大器使用三极管，分为四级。如图所示，它从输出变压器的次级向放大器的第一级的阴极负反馈20分贝。第一与第二级之间采用直接偶合，所以在低音频时没有相移产生。在这两级屏、栅间47千欧偶合电阻的两端并联有4.7千欧电阻与200微微法电容器相串联，目的在于防止加有负反馈时可能产生的高频振荡。第二级采用屏阴极输出倒相电路。因为这一级的阴极电位比地较高，所以它与前级之间才可能采用直接偶合。第三级放大采用推挽电路。末级使用的电子注功率管改接成为三极管，并作甲\(_{1}\)类推挽放大器式作。接成三极管后，放大器的输出较低（10～15瓦），但比按电子注管接线时具有内阻低、谐波失真较小的优点。这一级的栅负偏压是从阴极电阻中取得的。将此栅负偏压分别供给两个输出管时必须保持平衡。输出变压器要求特性良好（频率特性曲线从数赫到100千赫没有凹凸现象），才能在宽频带里取得稳定的深度负反馈。放大器的频率特性从20赫到20000赫之间大致是均匀的，当输出为10瓦时，谐波失真不超过1％。（摘自《音频放大器的设计与调整》，日本岛山鹤雄著，陈贵民译，人民邮电出版社出版。）
