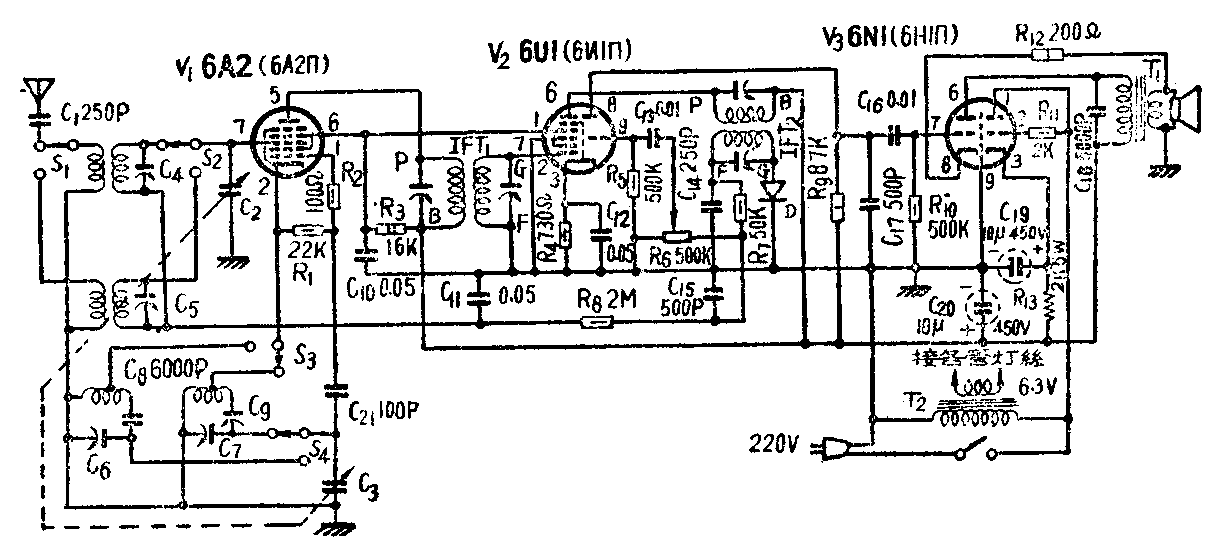

这架交流三灯超外差式收音机（线路见附图）实验效果很好。特点是中频和低频放大合用一只七极三极复合管，功率放大和电源整流合用一只双三极管，用晶体二极管代替电子管检波。它具备一般五灯机的性能，但是少用了两只电子管。
变频级与一般五灯机一样，可以收听中波和短波。外来信号经过6A2变频后，经过中频变压器IFT\(_{1}\)输入到七极三极复合管6U1的七极部分进行中频放大，然后经由IFT2输出，由晶体二极管D检波。检波后的低频电压一方面经R\(_{6}\)和C13偶合到6U1的三极部分进行低频放大，一方面又经R\(_{8}\)、C11组成的滤波器送到变频级6A2的信号栅极，作为自动增益控制电压。经过6U1管三极部分放大了的低频电压，由C\(_{16}\)偶合到双三极管6N1的第一个三极部分，进行功率放大，推动扬声器发音。这一级电子管的阴极是通过阴极电阻R12接到输出变压器T\(_{1}\)的次级，这样可以取得适当的负反馈，减小失真，以改善收音机的音质。如果希望音量较大，也可以按照一般接法，将阴极通过电阻R12。后直接接地，并在R\(_{12}\)两端并联一只容量较大的阴极电容器。整流部分是利用6N1的第二个三极部分接成为二极管担任半波整流，在它的栅极上接有电阻R11，为的是保护栅极不致因整流电流过大而损毁。
检波二极管可用任一种点接触型（Д1或Д9）晶体二极管用时极性不可接反，否则不但起不到自动增益控制作用，而且使收音机不能正常收音。功率输出级使用三极管6N1，输出变压器T\(_{1}\)的初级阻抗要求为10000～12000欧，可用适合3Q5管的成品输出变压器代用，效果很好。电源整流部分只用一只小电铃变压器供给各管灯丝电流，高压是直接将220伏市电电源接到整流管上整流。为了防止机壳带电，电源接线最好使用三脚插销，使机壳固定接在电源进线的地线端上，这样还可以减轻收音机的交流声。（黄正平）
