电路
这是一架带有收音部分的音质优良的扩音机，适宜于收听音乐或播放音乐唱片之用。全机由收音和扩音二部分组成，使用旧型号电子管，给构方框图见图1。
收音部分为一具有调整式高放级的超外差式收音机电路。由6AC7（V\(_{1}\)）管但任高放（也可使用6K3P或6J8P等常用高频五极管，管座不变、6K8（V2）担任变频、6SK7（V\(_{3}\)）担任中放，\(\frac{1}{2}\)6SN7（V4a）担任检波和自动增益控制。
扩音部分为一具有两个频道的高传真度音频放大器电路，其中一个为具有宽频率响应范围的音频放大通道（简称宽频道）；另一个为高音频通道（高频道）。这样的安排，为的是能在原有宽频道扩音的基础上，进一步改善放音音质，例如获得仿立体声效果、减少低频调制失真等，使音质更优美动听。通过变换开关接点，可单独使用宽频道，或同时使用两个频道扩音，也可把宽频道改成为低音频通道与高频道组成双频道放大器，以满足不同的放音（音乐或戏曲等）要求。

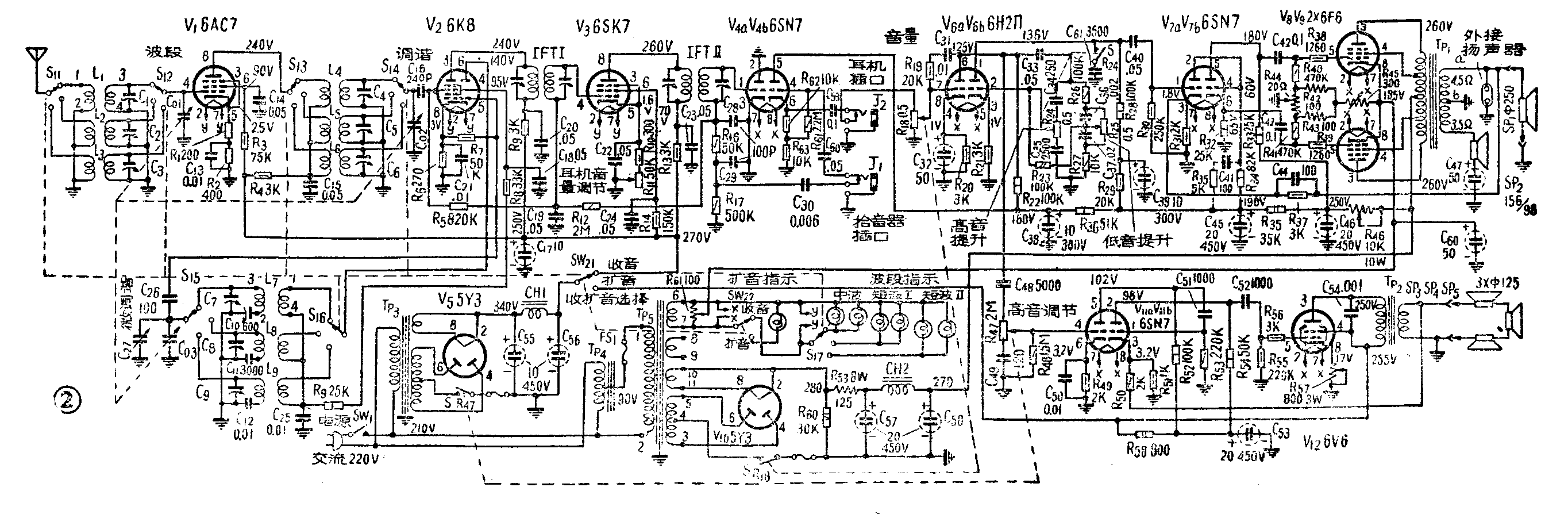

图2为本机全部的原理电路图。收音部分共有三个波段，由波段开关S\(_{11}\)～S16来选择，同时通过波段开关S\(_{17}\)的接点，接通各波段相应的指示灯电路。为了使短波电台调谐准确，加入了微调谐电容器C27。各级电路中加有去偶电路，以使工作稳定。

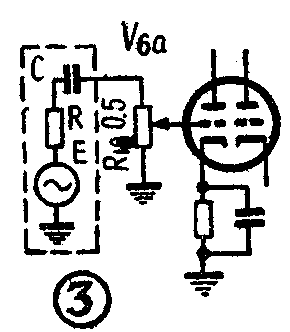

扩音部分：经过检波级或来自拾音器的音频信号电压，先送至126SN7（V\(_{4b}\)）的阴极偶合输出级。这一级对使用晶体拾音器时，可以保证有足够的低音输出，因为一般晶体拾音器的等效电路是如图3所示，电容器C约为500～2000微微法，若其负载直接为音量调节电位器R18（一般为0.5兆欧），则在低音频时，拾音器的电容性阻抗达数兆欧到数十兆欧，使低音频电压绝大部分降落在拾音器本身，电位器R\(_{18}\)上分到的只是很小的一部分电压，这样即使电路中有“低音提升”网络，低音输出仍感不足。用了阴极偶合输出级，就提高了扩音部分前置放大级的输入阻抗（即拾音器的负载阻抗），保证有足够大的低音信号输入，使输出的低音丰富。由于阴极偶合输出级的输出阻抗很低，不易受噪声干扰，还可使用较长的屏蔽线连至下面由V6a组成的公共前置电压放大级。放大了的电压分经两路送入两个频道。在宽频道放大电路中，包括一级电压放大（V\(_{6b}\)）、高低音提升网络、又一级电压放大（V7a）、分相输出的倒相器（V\(_{7b}\)）和推挽功率放大器（V8和V\(_{9}\)）。宽频道采用超线性功率放大器和威廉逊功率放大器相结合的变化电路，它具有高传真度的特点。由于采用的是推挽电路，可使非线性失真中的偶次谐波减小，加上输出变压器次级到末前级V7a有深度级间负反馈，又进一步减小了奇次谐波的失真，同时还降低了输出阻抗，增加了放大器的工作稳定性。为了同样目的，电路中还采取其他负反馈措施，如V\(_{6b}\)、V7a的阴极不用旁路电容器，以及V\(_{6a}\)屏极与栅极间通过R19、C\(_{31}\)具有本级的负反馈等。由于工作频带宽，放大级数和反馈环节多，容易产生寄生振荡，所以各级中都采用去偶电路。C41、R\(_{35}\)、R38、R\(_{39}\)的作用也是抑止寄生振荡。V7a与V\(_{7b}\)间的直接偶合，可以保证低频频率特性，还可减少低频时的相移，增加放大器的工作稳定性。由于工作频带宽，低频响应好，降低交流哼声电平是必须解决的问题。为此在电路结构上灯丝绕组不直接接地，而接在功率放大级阴极上，以取得对地有正18～21伏直流电位，来减少由于电子管灯丝与阴极间有交流电位差而引起阴极电阻上产生的交流哼声电压。在屏极回路中，有串级去偶电路，不仅防止了低频寄生振荡，且使前级放大的屏极直流电压十分平直，使哼声进一步降低。实践证明，这些措施都是很有效的。
经公共前置放大级放大后的音频信号，通过高音频的偶合网络，送入V\(_{11}\)的栅极作两级电压放大后，再送入V12功率放大管作功率放大输出。由于人耳对高音频的响应比较灵敏，故不必用推挽功率放大电路。负反馈电阻R\(_{5}\)0、R51、R\(_{57}\)等是为改善高频道工作特性之用。
电源供给方面，本机采用两套整流电路。由主电源变压器Tp\(_{5}\)组成的一套供给扩音部分的前置放大级和宽频道放大器（各管灯丝全由它供给）。电源变压器Tp3一套供给收音部分或高频道直流电源。这样不但解决了大容量电源变压器添置不易的困难，而且可以消除扩音时收音部分对扩音的影响，同时还很省电。
收音或扩音的选择，由开关SW\(_{21}\)变换。在单独使用宽频道或双频道，或者宽、高频道兼用扩音时，可通过电位器开关SR24及S\(_{R47}\)来变换：SR24及S\(_{R47}\)断开，仅宽频道工作；SR24闭合（用C\(_{61}\)旁路高音频，使宽频道成为低音频道），同时SR47也闭合，为双频道工作；S\(_{R24}\)断开而SR47闭合，为宽、高频道兼用的工作状态。
为了晚间收听广播时不妨碍别人，本机可作耳机收音之用。只需将耳机插入J2插口中，调节中放级阴极电位器R\(_{11}\)，可调节耳机音量。
电气性能
扩音部分的主要电气性能如下：
1．频率特性：宽频道放大器的末级与末前级（自V\(_{7a}\)栅极至输出变压器Tp1次级a～b端）的频率特性，在20赫～30千赫范围内不均匀度只有+2分贝。当宽频道的高低音提升电位器全部放在最大和最小的位置时，调节范围大于±15分贝，满足设计要求。在双频道工作时，低音频的调节范围在30赫时达30分贝，高音频的调节范围在10千赫时达25分贝。
2．非线性失真与输出功率：宽频道放大器（用400赫测量）：当失真系数为0.5％时，输出功率不小于3瓦。当失真系数为5％时，输出功率不小于4.5瓦。高频道放大器（用10千赫测量）：当失真系数为0.5％时，输出功率不小于1.5瓦。当失真系数为5％时，输出功率不小于2.5瓦。
3. 拾音器插口灵敏度：当频率为400赫，a～b端的输出功率为3瓦时，插口J\(_{1}\)所需输入电压不大于60毫伏。
4．噪声及交流哼声电平：将音量及高低音提升电位器均放在最大位置时，对a～b端400赫3瓦时的电压来说，低于-65分贝。
制作

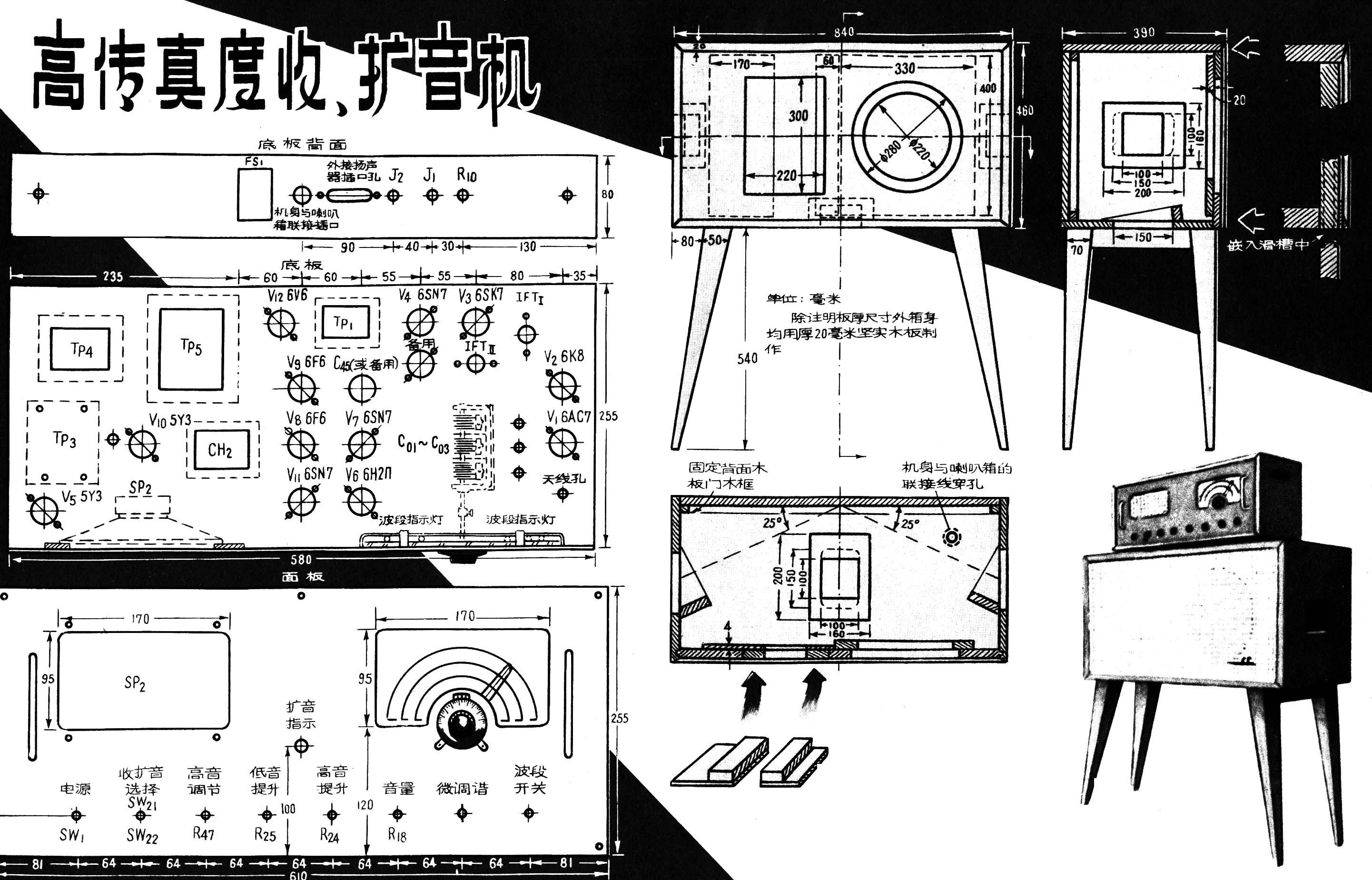

1．本机机身的结构、外形尺寸、面板布置和底板主要元件安装等见封四附图。为了避免声反馈的影响，机身、扬声器箱及电唱盘单独各成一件。
2．要获得优良的放音效果，扬声器和扬声器器箱的安排是很重要的。本机扬声器箱的结构见封四附图。低音扬声器SP\(_{1}\)（φ250）与高频道的三只扬声器SP3、SP\(_{4}\)和SP5 （φ125）均以适当位置安装在箱中：SP\(_{1}\)装在正面，SP3和SP\(_{4}\)以25°夹角斜装在两侧，SP5以10°仰角装在箱底，这样可以减少高音的方向性。将扬声器箱安放在室内适当位置，利用樯壁及地面的声反射，可以获得仿立体声效果。为了使高音不致受到阻挡，高音扬声器孔均使用铁丝纱或塑料的百叶窗（声分配器）。椭圆扬声器SP\(_{2}\)（156/98）装在机身面板上，一方面是便于单独用机身来放广播（这时须将C47短路），另一方面，在宽、高频道兼用时，可根据房间的具体条件，更适当地安排它与扬声器箱的相对位置，以加强仿立体声效果。
这只倒相式扬声器箱反射孔的大小是以二块木板来调节的（见封四附图），扬声器箱能满足从40赫到90赫不同谐振频率扬声器的要求。装好扬声器后，移动木板位置，在得到最好的反射效果（反射孔处声音最响）时把木板位置用木螺丝固定下来。

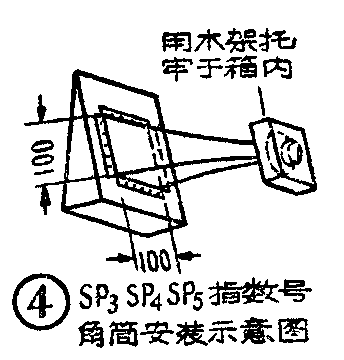

为了提高高音扬声器的放声效率和减少扬声器纸盆前后振动时的失真，在扬声器前自制有一只指数型号角筒套在上面（见图4，可用罐头铁皮按样板剪下焊牢）。扬声器后面也用铁皮包起来，形成一个压缩室。这样增加了不失真的高音输出，放声可清脆嘹亮。
扬声器箱要求木质坚实，结构牢固，箱内三个侧面要敷上棉絮等吸音材料，否则达不到优良放声效果。

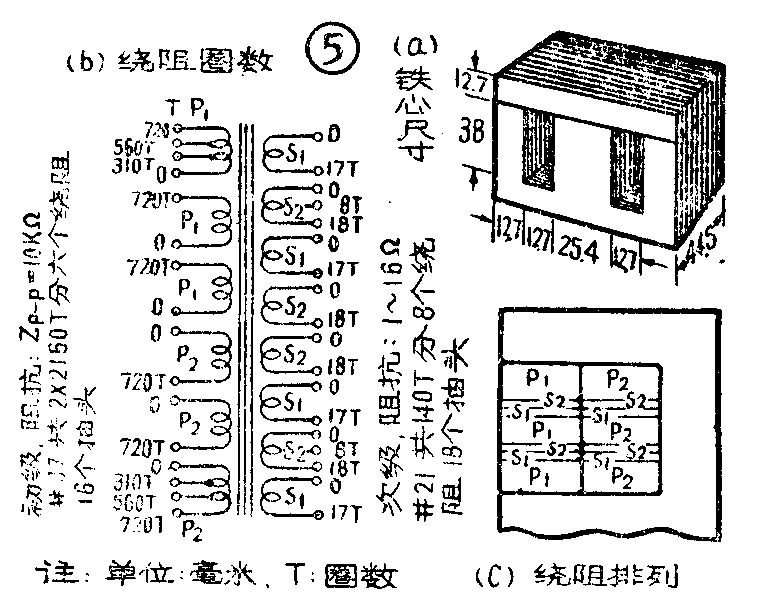

3．影响整机质量的零件器材，必须合理选择使用。例如低音扬声器要选纸盆直径较大（大于φ250）谐振频率较低（如40赫）的优质扬声器。输出变压器TP\(_{1}\)也是关键性的元件。为了有足够的励磁电感和减少漏感和分布电容，应当选用较大的硅钢片（本机拆用捷制Teslaφ125扬声器的输出变压器铁心并采用分层叠绕的绕组），尺寸数据如图5所示。
高频道输出变压器TP\(_{2}\)要求不高，可用一般五灯机中使用的。
电源变压器TP\(_{5}\)，因系成品，原件初级只有110伏绕组，故另用一个自偶变压器配上。
4．安装工艺方面，本机底板宽敞，各级电子管位置可以安排得比较合宜。各灯座旁均有一接地点（焊片直接由底板上焊出），将栅、阴极电阻直接焊在这点上，以减少交流哼声。各接地点再用粗铜线连在一起。收音部分用粗编织线连成一个接地网，以保证接地可靠。有些元件，如屏极电阻等都集中装在接线板上，又有些元件数量多，但又要求接线短，如高低音提升网络和高音调节网络，也将元件集中装在接线片上，装在靠近电位器R\(_{24}\)R25和R\(_{47}\)旁边。这样不仅效果好，且清楚整齐。高放管6AC7的跨导很高，易起振荡，必须注意元件安排和布线的合理。高放、混频及本地振荡级之间必须妥善屏蔽。L1～L\(_{9}\)用铝板架垂直装在底板下面，便于调整，必须注意他们之间的屏蔽。
调整与使用
收音部分调整最重要的是消除寄生振荡和进行统调工作。由于V\(_{1}\)（6AC7）跨导高，易起寄生振荡，在调整调谐回路LC值、改变元件位置或接线长短和位置等都不能消除时，可在V1屏极回路中串入一只数千至数十千欧的电阻，或并联在调谐线圈次级上。V\(_{1}\)阴极串联一只R1也是为了防止有寄生振荡之用，数值视具体情况而定。调整工作做得不好，灵敏度低、噪声大，或引起自激振荡，以至不能收音。由于安装时的布线和线圈周围屏蔽板影响了调谐回路电容量和电感量，故必须用线圈测试棒（一端为铜环，另一端为高频铁粉芯）来测定电感的过大或过小。对于无磁性瓷芯的线圈，若电感量不足，可插入磁性瓷小块，仔细调整它在线圈中合适的位置，然后用蜡浇入封牢，甚为有效。
在调整扩音部分时，除了使各电子管的工作点正常外，主要要解决宽频道中影响正常工作的各种寄生振荡。至于使哼声及噪声电平低、失真小和输出功率大等问题，只要元件质量合于要求，安装工艺可靠合理，这方面的调整工作是比较简单的。例如调节可变电阻R\(_{61}\)抽头可降低交流哼声；调节R44可校正二只功率管特性的不一致性，调节R\(_{45}\)、R57可使功率管获得适当的栅偏压，以增加输出，减少失真。
若级间反馈线（R\(_{37}\)、C44和R\(_{5}\)0）接反，将出现强烈自激振荡情况，可将线调接改正。
防止寄生高频振荡的R\(_{35}\)C41，是否需要接入，要在试验中决定。
各扬声器的纸盆的振动相位需要测定，使其同相，否则影响放音质量。
安装前，将各元件先进行性能测定，将可大大简化调整工作，这步骤不可忽视。
图2中列出各点对地直流电位，可供调整时参考（用GB－1型电子管电压表测得）。测时电源电压较低。当电压增高，输出功率将增加，失真将减少。（唐立森）
