这里介绍三个供练习收发报用的晶体管音频振荡器电路。电路都很简单，也十分省电实用，管子都可用П6型晶体管。

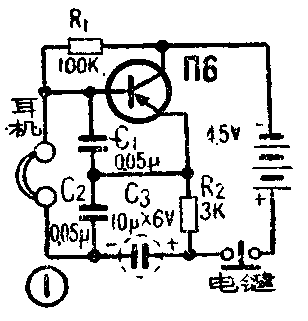

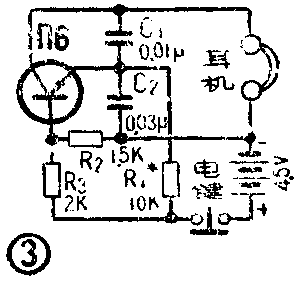

从图中可以看出，它们都是科尔毕兹振荡电路，利用电容反馈而产生振荡。振荡回路是由C\(_{1}\)、C2和耳机线圈的电感组成，因此振荡频率将由这几个元件的数值决定。当用直流电阻为4000欧的耳机时，振荡频率约在800赫左右。如用阻值较低的耳机或用两三副耳机并联使用时，振荡器仍能正常工作，但此时振荡频率将升高。安装好后，如感到音量不够大，可适当选择一下电阻R\(_{1}\)。图2所示的振荡器如长期不用时，1.5伏的电池最好与线路断开。（唐存训）
