为了改善收音机的音质，有时需要装用几只扬声器，分别放送低音和高音。这里就介绍一下一部收音机装接几只扬声器的方法。
收音机装用几只扬声器时，一般是用功率最大、直径最大的低音扬声器作为主扬声器，装在机箱的正面，而用功率较小、直径较小的扬声器作为高音辅助扬声器，分装在正面和两侧面。这是因为声音频率在高于1500～2000赫时，即有明显的方向性，频率愈高，声场的宽度就愈窄，因而在扬声器的侧面听起来就比正面显得高音缺乏。若在收音机木箱两侧各装一只高音辅助扬声器，利用墙壁和家具等物的反射，就会显著减弱方向性，在周围不同的地方听起来都会感到声音“丰富”。在正面再加装一只高音辅助扬声器，也可以弥补正面高音的不足。

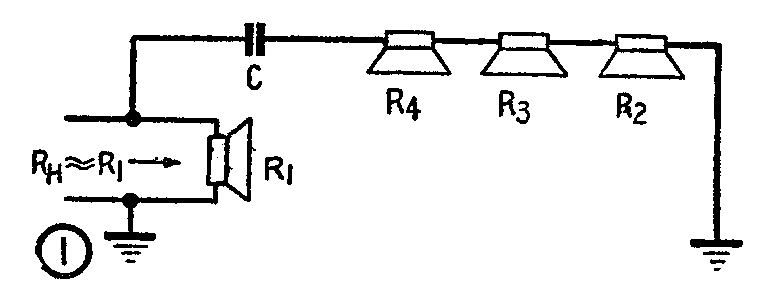

电路的接法如图1。图中R\(_{1}\)代表低音主扬声器的阻抗，R2、R\(_{3}\)、R4代表高音辅助扬声器的阻抗。由于电容C对低音频率的阻抗较高，能阻止低音频通过，而对高音频率的阻抗却很低，因此，高音成分能够顺利地通过，从高音扬声器中放送出来。C的数值大小与我们设计的高频扬声器支路的截止频率有关。一般截止频率fc选在1000～5000赫的范围内。C的数值可用下面的公式来计算：
C=\(\frac{1}{2πfc(R}\)\(_{2}\)+R3+R\(_{4}\))
为简单计，扬声器的阻抗R\(_{2}\)、R3、R\(_{4}\)。可用商标上的标称 阻抗代入计算。式中C的单位为法，R的单位为欧。
几只高音扬声器应该串联起来，这样总的阻抗高，而且从上面公式可看出，C也可以用小一些的，这就使电容C和高音扬声器串联支路的阻抗更大一些，和主扬声器并联后，对负载阻抗的影响就较小了。因此，输出变压器次级的负载阻抗可近似地认为等于R\(_{1}\)。

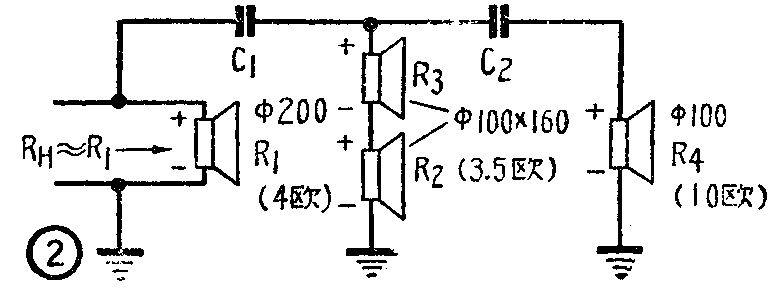

如果几只高音扬声器的功率和直径彼此相差较大，则把功率和直径最小的扬声器再用C\(_{2}\)串联后和其他高音扬声器并联，如图2。此时，
C\(_{1}\)=\(\frac{1}{2πfc(R}\)2+R\(_{3}\)），C2=1;2πfc\(_{2}\)R4
其中fc\(_{2}\)应高于fc1。

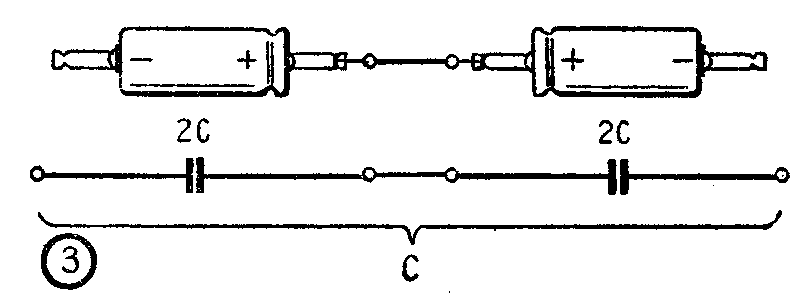

C\(_{1}\)或C2一般在几个微法以上。普通小型纸介电容器没有这么大，最好用金属膜电容器，但价格较贵。用电解电容器也可以，但因电解电容器有正负极性，用在交流电路里会不稳定，所以要用两只电解电容器，正极对正极连接起来，以消除极性。这两个电解电容的数值应比所需的数值大一倍，串联以后总的电容量正好等于所需的电容量（见图3）。
现举一实例如下。设有圆形的φ200毫米的扬声器一个，阻抗4欧，圆形的φ100毫米的扬声器一个，阻抗10欧，椭圆的φ100×160毫米的扬声器2个，阻抗各为3.5欧，怎样使用？
解：将φ200毫米的作正面主扬声器，φ100×160的作左右辅助扬声器，截止频率选2千赫，φ100的作正面辅助高音扬声器，截止频率选为3千赫，电路接法如图2。
C\(_{1}\)=\(\frac{1}{2π×2000×(3.5+3.5)}\)=11.4微法
C\(_{2}\)=\(\frac{1}{2π×3000×10}\)=5.3微法
C\(_{1}\)可以用两只20微法的电解电容器，C2可用两只10微法的电解电容器，各正极对正极串联起来使用。
计算输出变压器时，次级的负载电阻R\(_{H}\)仍近似等于φ200毫米扬声器的阻抗（即4欧）。
如果收音机箱是现成的，在侧面等再开洞不方便，可索兴将高音扬声器放在机箱上面，或者挂在墙角上。因为机箱和助音板只是对低音起作用，因此高音扬声器放在机箱里面或外面是一样的。
多只扬声器同时使用，在连接的时候要注意相位一致，即各个扬声器同一瞬时纸盆振动的方向要一样。不然声波会互相抵消，使音质变坏。测定扬声器极性的方法很简单，拿一节1.5伏的干电池，将扬声器的一个头与电池一个极固定连接，另一个头与电池另一个极断续碰几下，用手摸着纸盆，可以感觉到纸盆振动的方向，根据振动的方向，在接头上注上极性符号。例如扬声器某一个头接电池正极时，纸盆向外振动，就在这个头上记上一个“＋”号，而在另一头上记上“-”号。其他扬声器也都同样标注好。在连接的时候，按“＋”“-”顺序相串接，接地的头也都是同一个符号即可（参看图2）。（俞锡良）
