爱好者装制晶体管收音机需用的小型输入和输出变压器，可以利用通铁丝作为铁心自己绕制，具体制作方法如下。
铁心和绕线架 取5米长的24号铁丝（即0.60毫米直径普通镀锌铁线，俗称铅丝）一段，绕成一团放在将熄灭的煤火炉中烧红。并待炉火熄灭，让铁丝随炉冷却后，再取出拉直，按70米的长度把它剪成若干小段，用木槌槌直，这样便可以做成输入和输出变压器铁心各一个。铁丝必须先经过这样“退火”处理。如果直接以它充当铁心，则剩磁太大，绕制的变压器效率不高，所以不能使用。

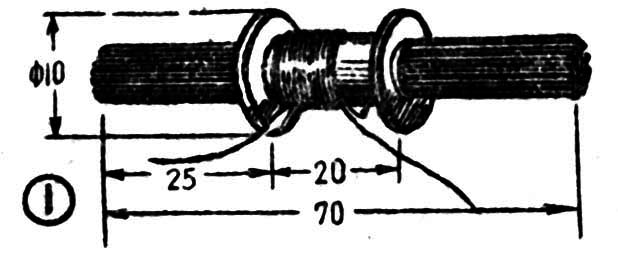

用以上剪好、槌直的铁丝35根，整理齐整，成为一束。按图1所注尺寸，用20毫米宽的牛皮纸， 在铁丝束上面紧紧地缠裹两层，然后用万能胶水粘牢（如有圆径合适的塑料软管，则可不必缠裹牛皮纸，而直接套上塑料管）。再剪直径为10毫米的硬纸圆片两个，中间穿孔套到铁丝束上所缠纸管的两端，把接缝用胶水粘合好，成为绕线底架。

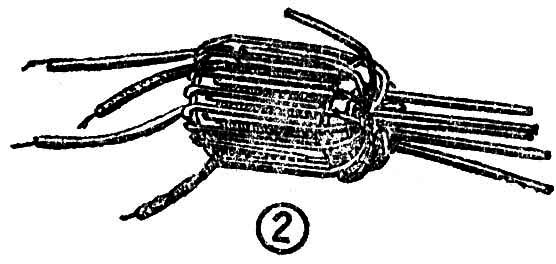

绕制线圈 先准备两段多股细绝缘铜线作为初级线圈的引出线，把它的尾端与绕线起端接好，并牢固在绕线底架上，这祥就可以开始将铁丝束绑在绕线机上，或直接用手持着绕线。绕时先绕初级，层与层间不用垫纸。烧足初级圈数并做好尾端引出线以后，用黄腊绸或牛皮纸将线圈裹扎两层，然后开始绕制次级。如果次级用线较粗，可以不另作引出线。绕制完毕，两端线头各套上绝缘套管，并用蜡绸或道林纸裹上两层，用胶水粘好。最后，将伸出线圈两端以外的铁心铁丝由内向外对折起来，成为笼子形状，这样绕制就告成功了（图2）。
线圈用线和圈数：输出变压器初级用0.12毫米直径（约42号）漆包线绕1500圈。次级用0.29毫米直径（约32号）漆包线绕150圈。输入变压器初级用0.1毫米直径（约43号）漆包线绕1500圈，次级用0.12毫米直径漆包线绕300圈。

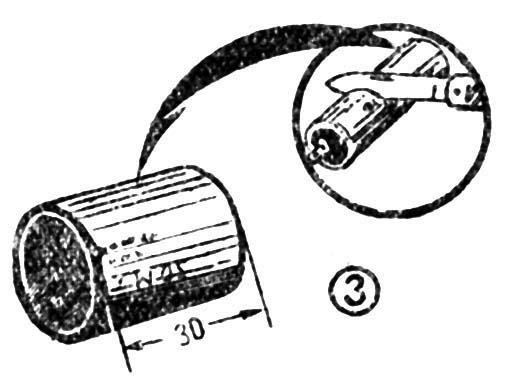

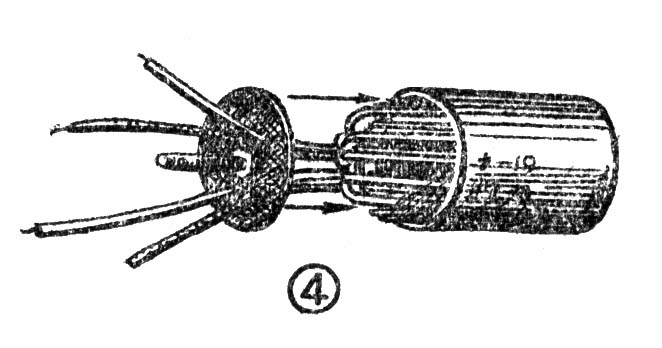

外壳的制作 用失效的小型铝壳电容器（如“天和”50微法150伏一种，也可以利用废日光灯启动器的铝筒，但体积较大），在从顶部向下量30毫米处截下来（图3），将里面的铝箔等物取去，再用水洗净烤干。从电容器原来的底部取下封口层压胶布圆片，除掉中心固定正极接线用的铆钉和焊片，在原来孔内换上一颗螺钉，并用螺母固定，以便将来用它把变压器安装到收音机底板上。另在圆片上螺钉周围钻上四个小洞，将线圈引线从这里引出，并将线圈和圆片一并放进空铝壳里去（图4），再用电表量一下初次级的四根引线不要与铝壳短路相通。然后向壳内灌入少许融化了的沥青或石蜡：松香等防潮剂。把圆片向铝壳内推紧，用起子木柄轻轻地敲击铝壳边沿，使它向内折压封固。为了美观牢固，还可像原来电容器那样，在铝壳下端封口以上，利用起子轻轻地挤压。制出一个环形浅槽，这样一只小巧实用的小型变压器便全部制作完成了（图5）。
上述输出变压器，可在П\(_{6}\)管单臂输出放大级中配合2\(\frac{1}{2}\)吋3.5欧小型扬声器使用。上述的输入变压器，可以用在这一级的输入端作为与前级之间的交连变压器。实验证明它和一般同类型商品变压器比较，没有很大差别，效果满意。（马书安）
