这里介绍的来复式晶体管单管机，电路经过几次修改，并曾用不同的元件进行实验，结果比较满意。在北京随身携带可收听本地六个电台，全部分隔清楚，声音宏亮。仔细调整，还能收到河北、天津、山西等台的节目。
电路

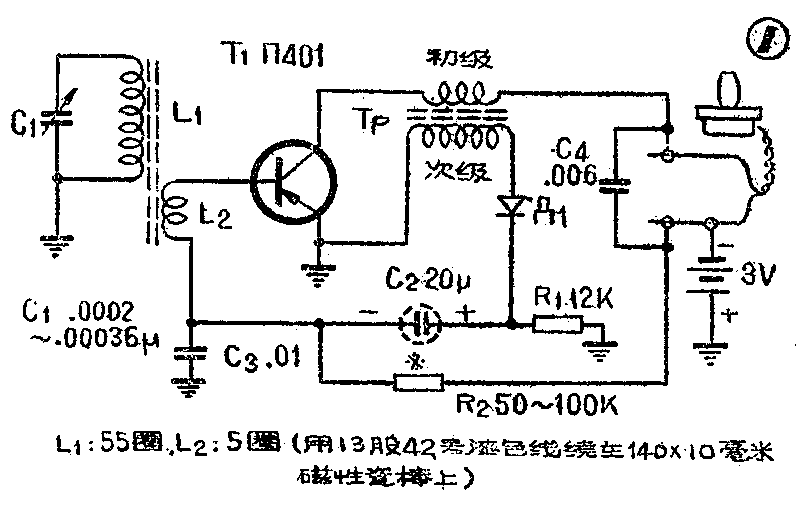

这部单管机使用一只高频晶体管（П401、П402、П403、ZK306、ZK307、ZK308或ZK309均可），电路如图1所示。它的特点是使用零件少，灵敏度高。电路基本工作原理与本刊以前介绍过的来复式电路一样，只是在放大管和检波器之间改用高频变压器交连；检波部分没有用倍压检波。这样处理，不仅为了节省元件，重要的是二极管检波输出不直接与三极管的基极相接，而要通过电容器（C\(_{2}\)）交连，三极管和二极管间没有直流联系，使两级可以各自处于最佳的工作状态，并可提高加至二极管的电压，因为二极管的检波效率是随着这个电压的提高而增加的。另外，采用高频变压器交连，可以利用高频变压器线圈与调谐回路之间的感应交连产生再生作用。电路里虽然没有再生调节的设备，但适当调整高频变压器的安装位置，可以控制再生，提高整机的灵敏度和选择性。
装置
收音机的全部零件连同电池装在一只塑料眼镜盒里，盒子的长度恰好能装得下一根140毫米长的磁性瓷棒。当然也可以选用较短的磁棒，利用塑料肥皂盒，使收音机装得体积更小些。但是，实验证明，使用50～70毫米的磁棒时，收音机的灵敏度下降很多。盒内除了天线磁棒和电池以外，其余零件装在一块70×35毫米的层压胶板上，结构和布线见图2。
零件
零件的数据已经注明在电路图里。需要改制或自制的零件，有下列几种：
（1）调谐电容器 为了缩小体积，C\(_{1}\)采用超外差式收音机用的600号垫整（配定）电容器，但需拆除动、定片各一片（留下5片），并在它的调整螺丝上端焊接一段铜管，作为旋柄。波段复盖范围约600～1400千赫。

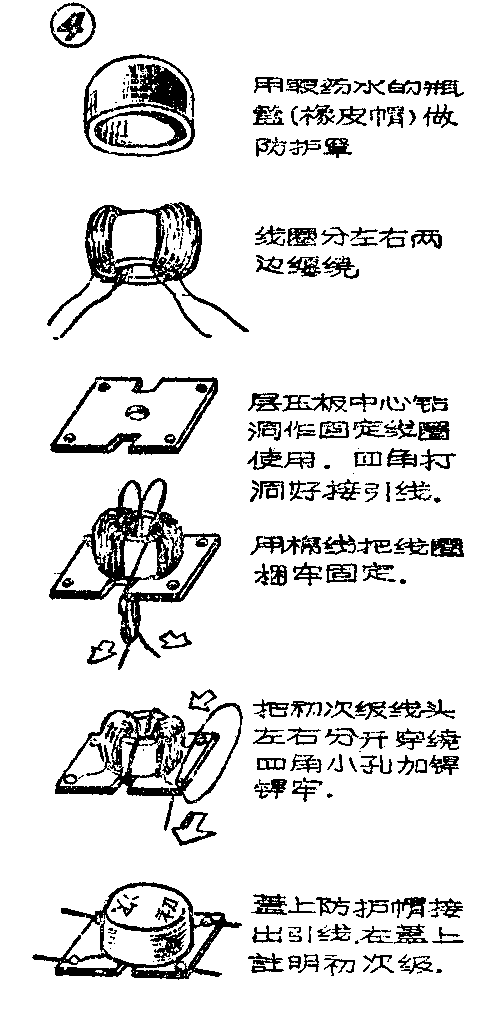

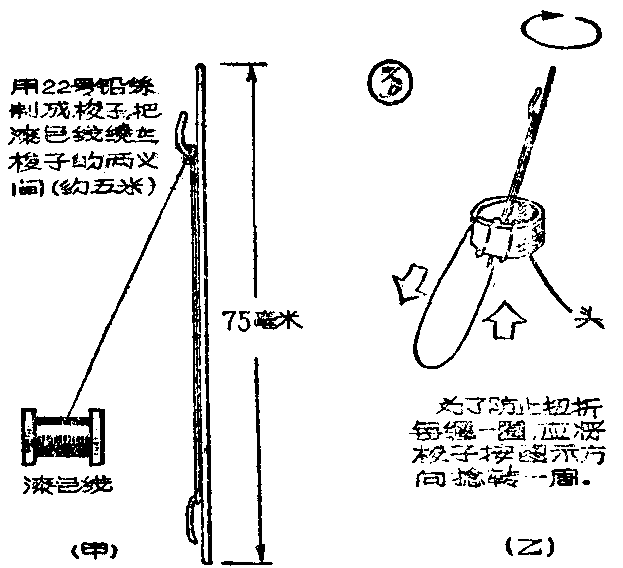

（2）高频变压器 以内径5毫米外径10毫米的小磁性瓷环作磁心，用0.15毫米直径（39号）的漆包线初级绕60圈，次级绕210圈。初、次级分别相对绕在磁环的两边。绕时须如图3所示，先用铅丝或竹片制作一个梭子，把适当长度的漆包线（初次级合计约需5米）事前缠到梭子上，然后从磁环中心上下穿插绕制。为了防止磁环的棱角损伤漆包线皮，使线圈短路或折断，绕制以前，磁环上应当涂上一两层万能胶或指甲油等绝缘物。绕时还要注意勿使铜线扭折成结，每绕一圈须将梭子按铜线扭转的相反方向旋转一次。线圈绕好以后，可按图4方示装在一块小层压板架上，以便装用。

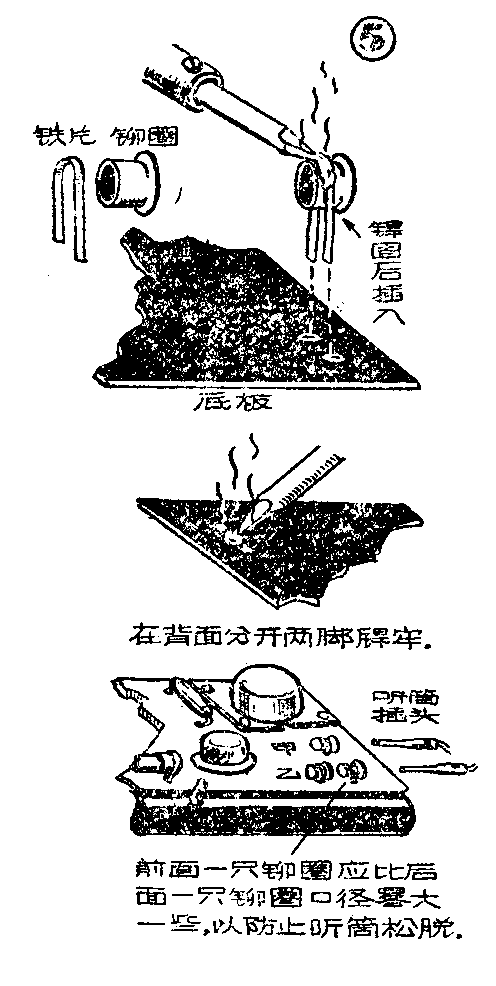

（3）耳机插孔和电源开关 为了节省地方，本机使用小铜铆圈三个固定在底板上（图5），作为耳机插孔兼电源开关。图中甲端一个接到高频变压器的初级，乙端前后两个，一个接电池负极，另一个接在R\(_{2}\)通向电池的一端上。这样每次收听，耳机插进插孔时，三极管基极偏流电源也就同时接通。
调整
本机结构简单，只要元件可靠，接线无误，一般在焊接完毕后，接上耳机即可听到沙沙的噪声，说明收音机完好，旋动C\(_{1}\)便可收音。至于电路和晶体管的焊接，以及晶体管工作点的调整等方法，本刊有过介绍，这里不再重复。关于选定工作点，在没有电表和电位器的情况下，最简便的办法是准备几个从50千欧至100千欧阻值大小不同的电阻，用作R2，逐个换试选择，试到音量最大、音质最好的一个，就可用作固定的偏流电阻。
高频变压器在本机中兼有再生控制的作用。它的安装调整对收音效率影响很大。实验证明，如图2乙中所列位置为最好。就是说把变压器与L\(_{1}\)装在盒中两个对角的地方，磁环的外圆与天线磁棒之间垂直距离约24毫米，并使变压器初次级线圈的水平线匝与天线磁棒相互平行，这时再生力接近自激临界点，收音机的灵敏度最高。初次调整时，可以先在600千赫至900千赫之间选收一个电台，变压器按照上述位置安放时，如果有再生啸叫，应将变压器在原地按逆时针方向转动，使天线磁棒与初级线圈之间的距离加大，与次级线圈的距离减小，至啸叫声刚好停止的位置加以固定。如果是再生力不足，应将变压器在原地按顺时针方向扭转，使天线磁棒与初级线圈之间的距离减小，与次级线圈的距离加大，也转到即将发生啸叫声的位置加以固定。经过这样调整后，如果收听效果是在高频端好、低频端差，可以适当加多高频变压器的次级圈数。相反，如果高频端差、低频端好，次级线圈的圈数应当减少。
电源用5号电池两节，集电极电流为0.2～0.3毫安，用电很省。(柳岸)
