用途和性能
本仪器可以测量收音机、发信机内谐振回路或振荡回路所使用的线圈、电容器的电感量和电容量，可以测量各种高频电振荡的频率，能产生高频信号和低频信号。它与万用电表配合使用，能作一般简单的无线电测量。
在测量频率、电容和电感时，它采用了被测频率与标准频率相比较的外差式电路，因此测量较准确。它产生的低频振荡谐波较小，近于正弦波。
在构造上尽量减少了调整旋钮和分线开关，因此使用简便。
电路原理

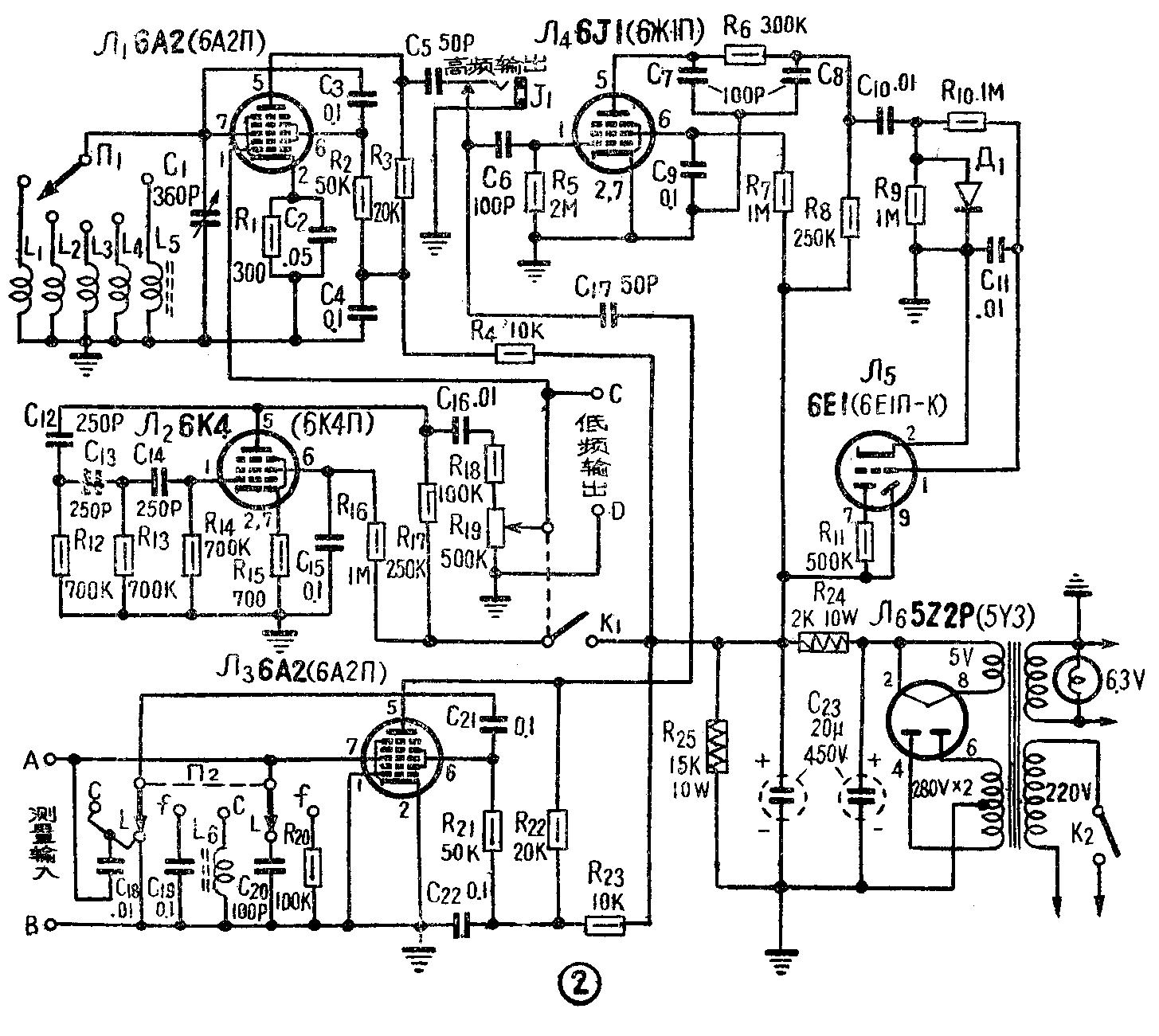

电路方框图见图1，全部电路如图2所示。它有两个振荡级，都采用负跨导式振荡电路。它的最大特点是振荡回路线圈不用抽头，在变换波段时，只要改变线圈的电感量，能保证在很宽的频带内起振。所以改变振荡波段时比较方便，测量线圈时也很容易。第一振荡级的振荡频率为已知的（经用标准信号发生器测定过），第二振荡级的振荡频率由被测电感或电容元件与机内电容 C\(_{2}\)0或电感L6组成的振荡回路决定。两电振荡合在一起进入混频级进行混频，得到差频信号，再经过晶体二极管整流后送入电眼管。当两电振荡频率相等时，差频信号频率为零，电眼管指示光影迅速闭合，此时被测元件的量值可从下式求出：
1．测电感（Lx）时：
f\(_{1}\)=f2=\(\frac{1}{2π}\)\(\sqrt{L}\)\(_{x}\)C20
2．测电容（Cx）时：
f\(_{1}\)=f2=\(\frac{1}{2π}\)\(\sqrt{L}\)\(_{6}\)Cx
f\(_{1}\)为第一振荡级电振荡的频率，f2为第二振荡级电振荡的频率，L\(_{6}\)、C20的量值应是已知的。在仪器的实际制作中，由于电路中还存在有分布电容与电感，用上式计算不太可靠，所以必须用标准电感电容测定仪对仪器进行刻度。
在测未知电振荡的频率时，拨动П\(_{2}\)到“f”位置，使第二振荡级改成为放大级，被测电振荡由A、B两端输入并放大后，与第一振荡级所产生的振荡信号一起进入混频级，调第一振荡频率找到合拍点，此时两频率相等，因第一振荡频率为已知的，待测的频率也便明确了。
本仪器内的低频振荡级是采用RC振荡器，其输出强度可以由电位器R\(_{19}\)来调整，不用时也可断开开关K1使振荡停止。需用低频信号时可直接由C、D两端输出。
高频振荡信号由插口J\(_{1}\)输出，当插头插入J1后，第一振荡级与机内其他电路自动断开，仪器便成了高频信号发生器。需要调幅高频信号时，可闭合K\(_{1}\)，将Л2所产生的低频信号送入Л\(_{1}\)的第一栅，进行调幅，调节电位器R19可调整调制度。
使用方法
1．测量线圈电感量：①接通K\(_{2}\)，断开K1，П\(_{2}\)拨到“L”位置。②将被测线圈两端接在A、B两接线柱上，此时线圈与电容器C20组成振荡回路，Л\(_{3}\)起振。③调П1和C\(_{1}\)，改变Л1的振荡频率，使与П\(_{3}\)的振荡频率相合（看Л5的合拍点），根据П\(_{1}\)和C1所定的位置，便可在度盘上读出电感量。
2．测量电容器的电容量：与测电感方法大致相同，只是将П\(_{2}\)拨到“C”的位置，这时被测电容与线圈L6组成振荡回路，同样调П\(_{1}\)、C1找合拍点，根据度盘上刻好的读数读出电容量。
3．测频率：与测电感量步骤大致相同，只是将П\(_{2}\)拨到“f”位置，此时第二振荡电路变成高频放大电路，调П1、C\(_{1}\)找到合拍点，根据度盘上刻好的读数读出频率值。
4．产生低频信号：将电位器R\(_{19}\)上的K1闭合，信号由C、D两接线柱接出，调R\(_{19}\)可控制信号强度。本仪器低频信号频率约为400赫，为高阻抗输出。
5．产生高频信号：将引线接在插头上，插入J\(_{1}\)，调П1、C\(_{1}\)，根据度盘刻度选择需要频率。若需要低频调制可闭合K1，并调节R\(_{19}\)使调制度到合适为止。
刻度
先绘制一张能刻十层刻度的纸盘，粘在面板的指针后面。第一步刻频率。将标准信号发生器的信号由A、B两接线柱输送给本仪器，调整仪器旋钮使工作在测频率的工作状态，调П\(_{1}\)、C1找到合拍点，并在指针所指的位置按标准信号发生器送出的信号频率刻上度数。本仪器刻度范围约为下值：
L\(_{1}\) 25兆赫——8.5兆赫
L\(_{2}\) 8.5兆赫——2.7兆赫
L\(_{3}\) 2.7兆赫——900千赫
L\(_{4}\) 900千赫——340千赫
L\(_{5}\) 340千赫——140千赫
第二步是刻电感量与电容量。先自制或找一些可连续调整电感量与电容量的线圈与电容器，分别用标准电感、电容测定仪测定它们的数值，再用本仪器测量，并把它们的数值记在度盘上。本仪器测电容时只用两个波段，刻度范围大致为：
L\(_{2}\) 0——300微微法
L\(_{3}\) 300微微法以上
本仪器测电感时用三个波段，刻度范围大致为：
L\(_{1}\) O—— 3微亨
L\(_{2}\) 3—— 25微亨
L\(_{3}\) 25——300微亨
线圈绕法
L\(_{1}\)：线圈筒直径17毫米，漆包线直径0.51毫米（约26号），圈数为15圈，密绕。
L\(_{2}\)：线圈筒与用线同L1，密绕29圈。
L\(_{3}\)：线圈筒直径为25毫米，漆包线直径0.51毫米，密绕78圈。
L\(_{4}\)：美通336线圈的天线线圈。
L\(_{5}\)：取直径8毫米、长50毫米的磁性瓷棒先包一层绝缘纸，然后用直径0.17毫米漆包线（约38号）分四段绕制，每段100圈，段宽4毫米，每段间距也为4毫米。为了绕制方便，应先用4毫米宽的纸条绕成四个相距4毫米、宽4毫米的线圈槽，再把线绕在槽内。
L\(_{6}\)：取直径8毫米，长15毫米的磁性瓷心，先包一层绝缘纸，再用直径0.17毫米的漆包线密绕16圈。
使用注意事项
本仪器采用外差式电路，当两个电振荡频率相差正好是整倍数时，就会出现合拍点。一个电振荡的基波或谐波和另一电振荡基波或谐波频率都可能重合，因此在调谐时应当注意。一般基波与基波的合拍点很明显、稳定，而谐波合拍点不很稳定，加以比较便很容易找出真正的合拍点。另外可以调整电子管的工作状态，在Л\(_{1}\)和Л3阴极串入一个电阻，调其阻值，使在保持稳定振荡的前提下谐波尽量减小。为了防止负反馈，还应在电阻两端并联一个容量为0.05～0.1微法的旁路电容器。(祝希忠)
