不久以前，西欧某些国家生产了几种来复式普及型收音机，它们的电路程式大同小异，其最典型的一种如图1所示。这种电路的特点是用一只三极七极管ECH81（相当于国产管6U1）作变频，一只功率放大五极管EL95作来复式中放兼低效，另用晶体二极管检波，硒堆整流。因此虽然是两管机，却具备一般超外差式接收机的性能。现将其电路工作原理简单介绍如下。
本机电源部分是用市电直接整流。为了使用安全，避免天线带电，在外接天线插孔与线圈之间接有电容器C\(_{1}\)。L1、C\(_{2}\)是一个并联谐振式的中频陷波器，由于它对中频信号有很高的阻抗，所以能避免由外接天线引入的中频干扰。L2、L\(_{3}\)是绕在磁性天线上的线圈，L2是信号输入线圈，L\(_{3}\)是调谐线圈。变频管ECH81三极部分作本机振荡，七极部分作变频，使用双连可变电容器C4A、C\(_{4B}\)调谐，C4A的容量为10.7～301.5微微法，C\(_{4B}\)的容量为12～129.8微微法，信号槽路与振荡槽路能够自动跟踪，保持相差一个460千赫的中频。C3A、C\(_{3B}\)分别是附装在C4上的两只微调电容。本机振荡是并联馈电调屏式电路，与常见的变频电路没有什么区别。
变频后的中频信号由中频变压器IFT\(_{1}\)输出。为了取得较高的灵敏度，IFT1初次级间采用紧耦合，即次级线圈有几圈绕在初级线圈的磁心上，同时为了适当地提高选择性，次级线圈是从一个抽头上接到EL95的栅极。由于EL95是一个高跨导五极管，很容易引起自激，R\(_{5}\)、R8就是抑止这种自激用的。从图1中可以看到，在EL95的屏极电路里有两个串联的负载，即中频变压器IFT2及输出变压器T\(_{1}\)。对于中频信号来说，C11及T\(_{1}\)初级线圈的谐振频率很低，不影响中频信号通过，可近似地看成被短路了一样。EL95的内阻很低，它是和IFT2初级相并联的。为了避免降低IFT\(_{2}\)的有效Q值，所以EL95屏极也是接在IFT2初级圈的一个抽头上，从而保征了比较好的选择性。另外为了简化起见，IFT\(_{2}\)的次级回路是用不调谐式的，它没有电容器，只有一只耦合线圈，同时变压器也不加屏蔽。
中频信号被EL95放大后，经IFT\(_{2}\)次级送到晶体二极管OA70检波。OA70是一个点接触型晶体二极管，检波后的音频信号电压降落在R9R\(_{11}\)上。自动增益控制电压经R10C\(_{13}\)、R1C\(_{7}\)两重滤波馈至ECH81的信号栅。因为来复式电路容易产生自激，所以有必要采用两重滤波。音频信号经音量控制电位器R11、隔直流电容C\(_{15}\)、减低失真的电阻R12及IFT\(_{1}\)的次级圈再返回EL95栅极，作音频功率放大，再经输出变压器送至扬声器。EL95的栅偏压是以固定栅偏压形式供给的，整流器负极经偏压电阻R14入地，产生一个电压降形成偏压。这个偏压经滤波器C\(_{18}\)R7C\(_{1}\)0R6C\(_{9}\)滤除交流成分后送至EL95栅极。R6、R\(_{7}\)也就是EL95的栅极电阻，因为此管工作于甲类工作状态，R6、R\(_{7}\)上没有栅流通过，不产生直流降压，所以R6、R\(_{7}\)的阻值可用得较高，为1兆欧，这样使C10、C\(_{9}\)有可能使用小容量电容器。C9的容量是0.001微法，它对中频信号的容抗比较小，使得IFT，次级圈低端接近地电位，它对音频信号的容抗却比较大，因而不至于把高音调衰减过多。

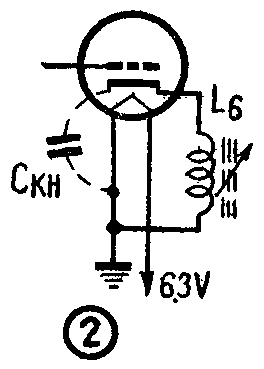

这个电路里值得着重指出的，是L\(_{6}\)的作用。EL95是个作音频功率放大用的五极管，它的屏极与栅极间的电容量（Cgp）比一般接收机用的中频放大管要大得多，如按照一般收音机电路作中频放犬时，输出端的中频信号极易通过屏栅极间电容反馈到输入端，会产生中频自激，使放大器不能稳定地工作。采用L6后，就可以消除中频自激，使放大器工作稳定。它的原理可用图2来说明。旁热式电子管的阴极与灯丝之间是绝缘的，由于阴极紧套在灯丝的外面，因此在阴极和灯丝间形成了一个几十微微法的电容C\(_{KH}\)，如图2中虚线所示，而本机的灯丝电路是一端接地的，这样电容CKH与L\(_{6}\)就组成一个并联谐振回路，串接在电子管的阴极电路里。这个并联谐振回路有一定的诺振频率，当放大器工作于这个频率时，就会产生极深的负反馈作用，因而可以用来抵销由Cqp引起的正反馈而使放大器工作稳定。为了使中频放大器的增益不至于过低，C\(_{KH}\)与L6回路不能正好谐振于中频，而应略高于中频。在实际装置时，是将L\(_{6}\)的铁心慢慢旋入直至自激叫声消失时为止，此时中频放大器的增益将是处于最高可能状态。由于CKH、L\(_{6}\)回路的谐振频率很高，因而它对音频放大没有什么影响。
本机只有一个供灯丝电压的电源变压器T\(_{2}\)，高压是利用市电直接整流。当电源电压是110V时，则利用初级线圈作自耦变压器升压，图中电源变换插头是在110伏位置。整流是用电压250伏、电流50毫安的硒堆，R15是保护硒堆用的限流电阻。

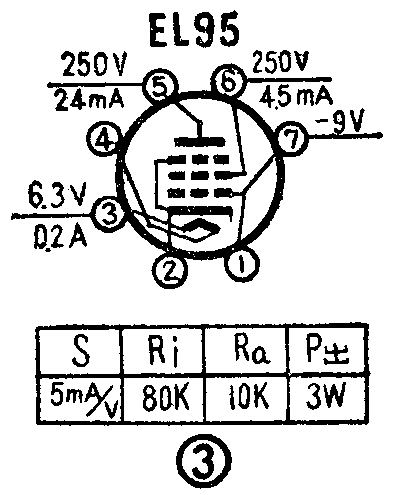

读者如欲仿制时可将ECH81换用6U1，EL95换用6P14、6P15或6P1，OA70可以改用Д\(_{1}\)型国产二极管，整流器可改用电子管6Z4或选用适当的硒堆。ECH81的特性与6U1相同，现将EL95的特性列在图3，供参考。（沈铭宏）
