一台新的收音机组装完成，测试调整完毕，下一步工作应当是测制一块频率度盘，便于寻找电台收听节目了。那么，怎样测制这块频率度盘呢？对于一般收听中波广播的外差式收音机，按照以下方法测制，可以得到满意的结果。

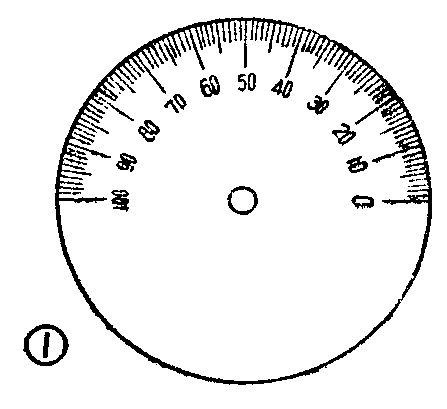

（1）用厚的图画纸剪制一块圆盘，从0度到180度画上等分刻度100度（图1），用胶水将它牢固地粘在一只旋钮的背面，再把旋钮固定到收音机可变电容器的旋轴上，使纸盘随电容器转动。

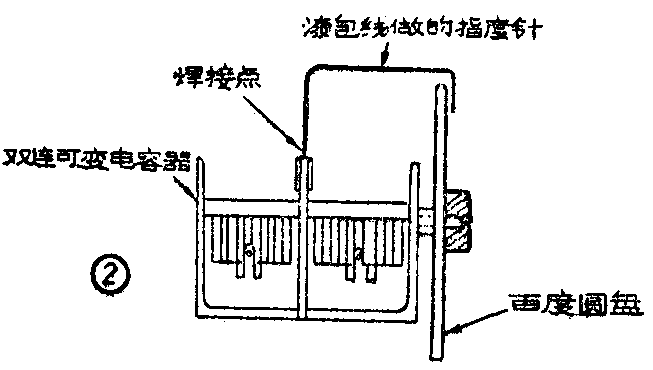

（2）在圆盘顶上装一根固定的指度针。可用1.0毫米径铜线，弯成Г形，如图2所示。一端打扁成片形，指在百度盘上。另一端焊在可变电容器的动片接地黄铜片上。固定度盘旋钮时，应将可变电容器动片全部旋进定片以内，并且指针要指示0度。动片全部旋出时指针应指示100度。

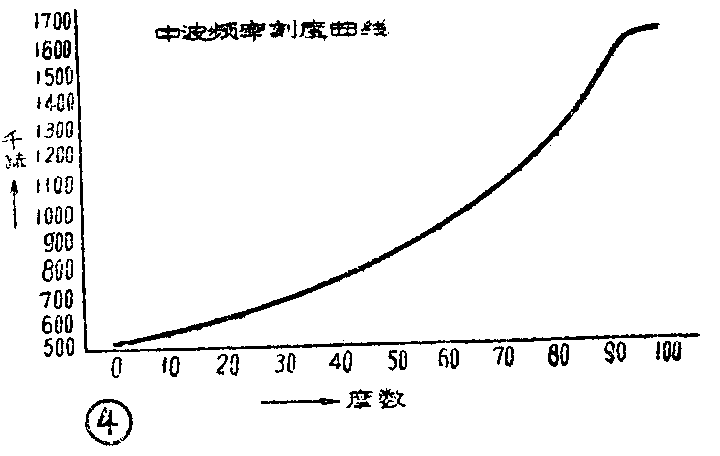

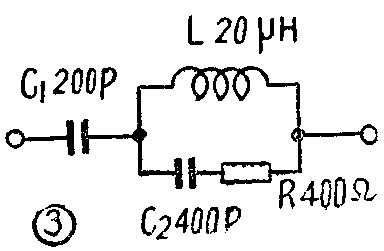

（3）检查一遍收音机的频率复盖范围是否已经调整好，即检查波段最高最低两端的电台是否全能收到。中波波段是从550赫到1600赫。如果低的一端（即可变电容器动片全部进入定片里）达不到550千赫时，可以旋动变频级振荡线圈的铁粉芯或垫整电容器来调整；高的一端（即动片全部退出）达不到1600千赫时，旋动它的补偿电容器来调整。检查最好是利用高频信号发生器，通过一个等效天线电路（图3），接到被测收音机的天线端子上，用信号发生器产生的信号校对。所以要通过等效天线的原因，是把实际收音时天线对输入谐振电路的影响也考虑进去，这样测定的频率才是准确的。在没有仪器的情况下，可以用收听到的电台信号来校对。例如在低的一端能听到的电台是580千赫，圆盘度数指在15度左右；在高的一端收听到的为1520千赫，圆盘度数指在90度上下。这样频率复盖范围便是合适的。然后按照收音机所有可以收听到的电台，从低到高，顺序把它们的频率和度数一一填列成一张对照表，并根据对照表绘出表示频率和度数关系的曲线如图4。

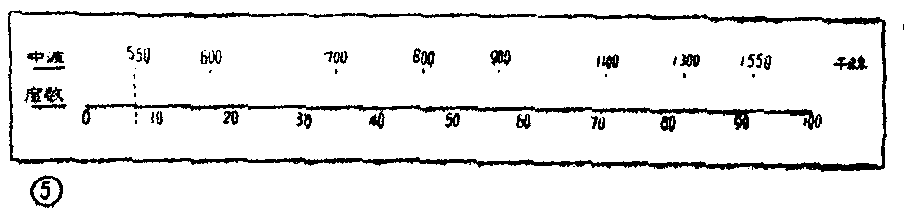

（4）现在收音机上使用的度盘一般是拉线水平式的。根据测绘出来的曲线，将度盘指针走线复盖的部分分成100度，按曲线表示的频率分布，便可以绘制成一块比较精确的频率度盘，如图5。
绘制短波波段的频率刻度，需要利用高频信号发生器，才好测绘。因为短波波段的复盖范围很宽，而且收到的播音，有时会是电台的像频或谐波信号，靠收听测定会有错误，频率难以测得准确。利用高频信号发生器时，对于发生器的信号，有时还要先经过标准波长计校正，才能保证度盘绘制得准确。（陈家祥）
