自制袖珍万用电表

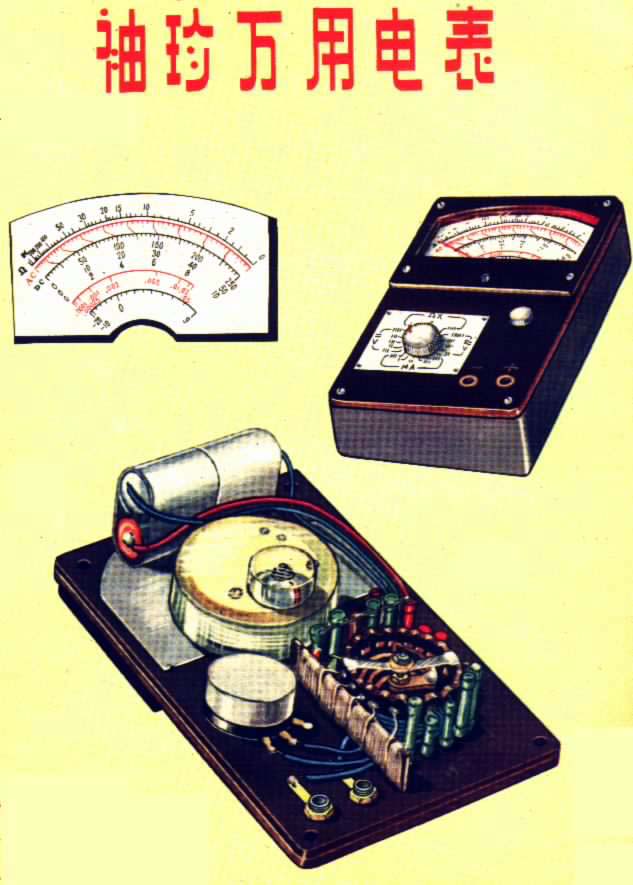

这具自制的袖珍万用电表（外形和结构见封四附图）是利用废旧器材制成的。制作中的关键问题是怎样修理和利用废旧表头，怎样制作分档开关，以及怎样校准和配改分流电阻。现在就这几方面介绍一点制作经验。

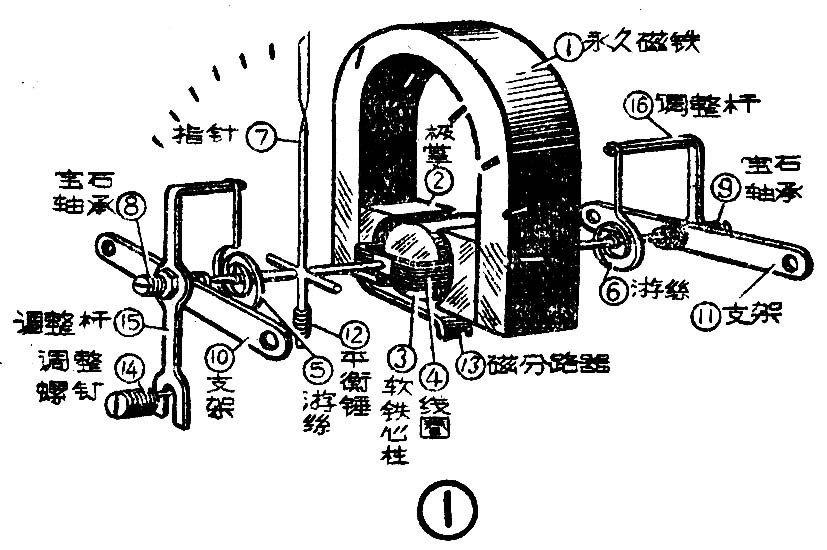

一般万用电表使用的表头都是磁电式电流表，其结构如图1。在利用旧电表时，应当选择这类构造的微安表或毫安表改用，并要挑选原有永久磁铁是磁力充足的，因为已经失磁的表头，灵敏度下降，不能使用；自己充磁又比较困难。废旧电表损坏的部分多数是线圈、游丝和轴尖，可以按照以下方法修理。

1．线圈烧断：修理的步骤是：①拆除表头外壳和表面，并剪断引线；②用相当强的磁铁与表头磁铁在两极上相吸以减弱表头磁场的引力；③松落支架螺丝，把支架连同软铁心柱、线圈等一套东西轻轻取出，要仔细不使它碰坏；④把游丝由调整杆上焊下来（注意要使用小尖头烙铁，或者把粗铜线绕在大烙铁头上，引出一段代替尖头烙铁）；⑤放松轴承螺丝，取下线圈等一套东西；⑥用小刀起下线圈轴，这样就只剩线圈和框架了。一般线圈上都涂有洋干漆或化学漆。洋干漆可用酒精浸泡，化学漆用溶剂（香蕉水或丙酮）浸泡，待溶解后拆下漆包线保存备用；⑦重新绕制线圈。绕线可用高阻抗听筒的铜线。如原拆下的漆包线断头不太多，边绕边焊接还是可以用的。为了增加表头的灵敏度，有时要加绕一些线，要看线圈框架的容纳量，以及线圈框架和磁铁间的空隙大小来决定，只要不影响线圈回转就可以。绕好线圈后，用洋干漆或化学胶把轴重新装好，并要注意装正。线圈的两个引出头用细沙纸擦净，分别焊在两端轴接线的突出部分。以后再按拆卸相反次序重新组装起来。

2．游丝扯乱：修理时先做上述①～⑤步工作，然后用小尖烙铁把游丝根部焊接点焊开，取下游丝，放在倍数较高的放大镜下，用细尖咀镊子整理，使它的圈距均匀平整。

3．轴顶尖磨秃或磨歪：如果表针转动不灵活，指示数字不准，时高时低，就可能是轴顶尖磨秃或磨歪了。修理时按前面拆表方法在第⑥步时，找一平顶的细圆棍如新铅笔或电位器轴等，把表轴用化学胶或洋干漆粘在圆棍的平顶上。在油石上边转边磨，使表轴顶尖既尖而正。

4．指针及其配重：万用表要求指示精确，所以多用刀口形指针。如不是刀口形指针，或指针过短，就要改装。我用了一小条竹片，削得很薄，作成长短恰合需要的表针，用红化学漆粘牢在原来表针的根部，并用稀红化学漆把表针涂红。竹片有一定的弹性，不易碰弯或折断。改装表针后，由于表针的重量变了，平衡锤的重量也要跟着增减。如原有的配重分量过轻，可用漆包线做一个新的换上去。如相差不多，可以调整配重的距离来纠正。要求不论表头如何侧放，表针总是不改变原来所停的位置。

一只废表头修好后，它的特性一定与原来不同，而且原来的表盘刻度也不合用。所以必须了解表头的特性，以便重新画制表盘。

第一步要了解表头的灵敏度，也就是它的满度电流。这时要用一节1.5伏的干电池，一只500千欧以上的可变电阻R，和一只准确的电流表，按图2串联起来。可变电阻应先放在最大阻值部位，然后逐渐降低可变电阻的阻值，使被测电表表针指示满度。由标准表上读出的电流就是被测电表的满度电流。

第二步要了解它的定度规律。方法是增加可变电阻R的阻值，使标准表的指示读数下降1／10，并在被测表的表盘弧线下表针所指处作一刻度线。这样逐步降低、逐步刻度，即可掌握它的定度规律了。

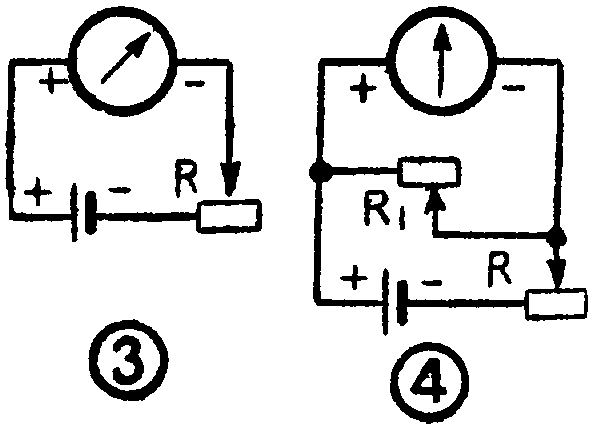

第三步要了解表头的内阻。这时要把电池、可变电阻R和被测表头如图3串联起来，并注意可变电阻R仍要放在阻值最大处，然后逐步降低它的阻值，使表头指针指示满度。这时不要再动可变电阻，另取一个5～10千欧的可变电阻R\(_{1}\)与表头并联如图4。调节R1使表头指针指示到正中位置，这时不动R与R\(_{1}\)的阻值，并把它们从电路中拆出来，用准确的万用表测出R与R1的阻值。按R\(_{1}\)×\(\frac{R}{R-R}\)1=内阻的公式即可算出表头内阻。必须注意，表头内阻不可用电阻表直接测量，因为这样很容易损毁表头。

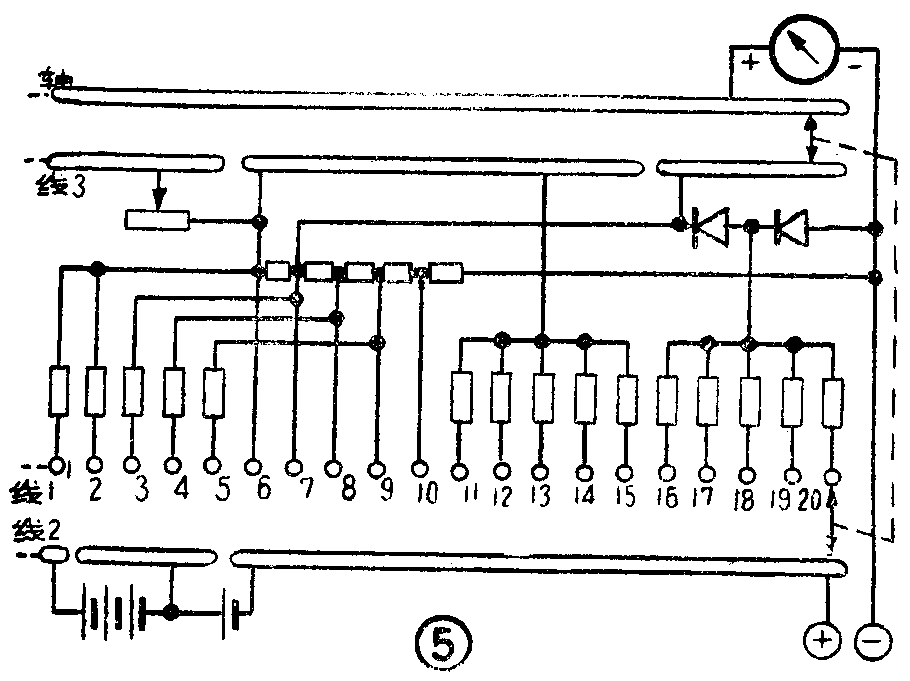

这具万用电表的各测量系和分档是参考邱传训著“万用电表设计”（上海科技出版社出版）一书设计的。全部电路如图5。电流测量系有250MA、1MA、10MA、100MA、500MA等档，电阻测量系有中值为2.4Ω、12Ω、120Ω、1200Ω、12000Ω等栏，交直流电压都是10V、50V、250V、500V、1000V，每个测量系分为五档。表头灵敏度是160μΑ。

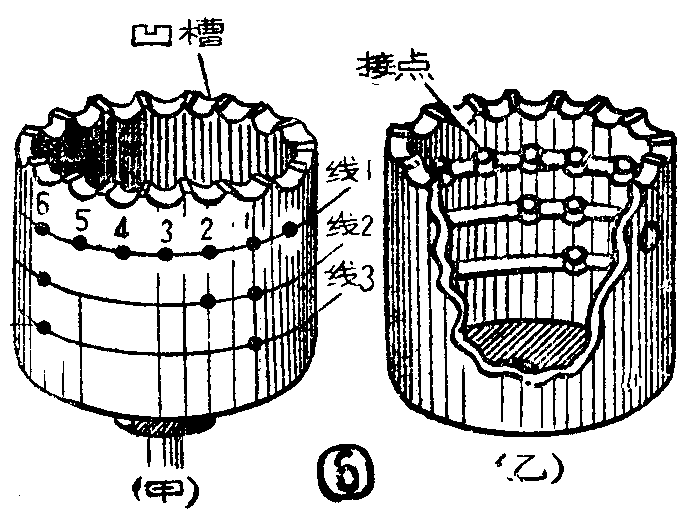

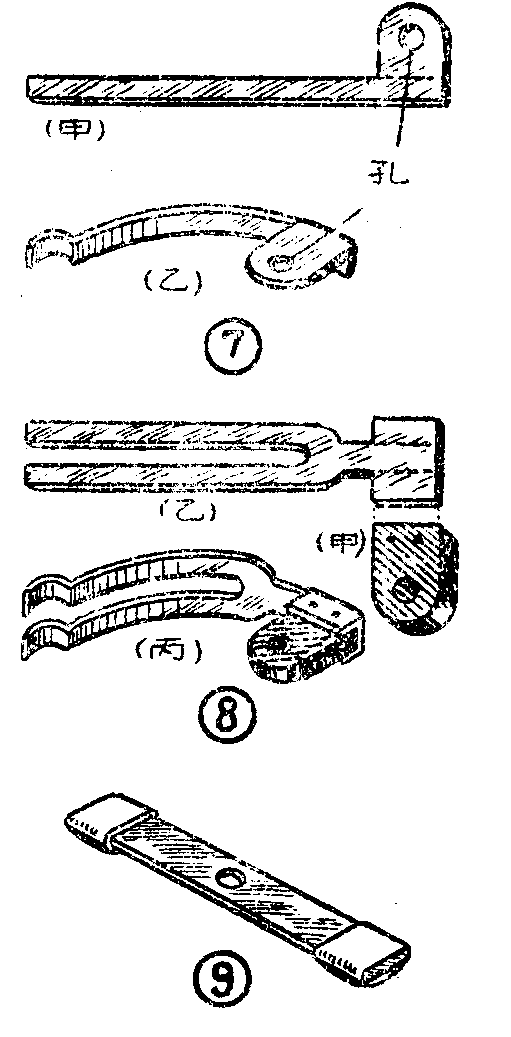

这具电表全部各档只用一个分档开关。是用一个去掉管脚的GT式电子管的胶木管腰作底座，在底部中心打一个孔，把一个分线器的轴承装在上面，并用它接表头的正端。在底座的外壁上如图6甲划三圈平行的线。在第一线的位置上等分20份，打20个孔。任择第一线的某孔为孔1，向左排列编号，共20号。在第二线上与孔1孔2孔6垂直位置上各打一孔。在第三线上与孔1孔6孔11孔16垂直的位置上各打一孔。各孔直径约1.8至20毫米。在底座的顶边对正第一线的各孔用小圆锉刀锉出距离均等的20个凹槽，以便在跳档时使滑键对正接点。然后用铜片剪成比孔眼稍窄的小条，弯成冖状，由内向外嵌入相邻的两孔内，作为接点（图6乙）。要注意各个接点必须离开，互相绝缘。还要制一个单臂滑键，一个双臂滑键和一个控制跳档的簧片。单臂滑键是用紫铜片剪成图7甲的形状，在虚线处折成直角并如图7乙弯制打孔。制双臂滑键时，先取一小块胶板制成如图8甲的形状，再用铜片剪成图8乙的形状。把剪好了的铜片沿虚线对折，夹在胶板上，如图8丙所示，并用小铆钉铆住。控制跳档的簧片是用有弹性的发条钢片或磷铜片剪成，长度较管腰直径稍长，并在中间打一孔，两端各焊一凸起铜片，如图9.所示。利用分线器的轴作为开关的轴。单臂滑键、双臂滑键和跳档簧片，都用螺丝固定在轴上，单臂滑键应对正线3的接点，双臂滑键的两个臂分别对正线1和线2的接点，跳档簧片应压在凹槽内。要注意各个滑键和跳档簧片都要在一个垂直平面内，否则会发生错接，损毁表头。

1．分流器的校准：把配好分流器的表头与标准表、一节电池及一个500千欧的可变电阻（放在最大阻值部位）按图2所示串联起来。逐渐降低可变电阻R的阻值，使标准表的指示数恰好指示新表的设计数。这时如发现新表的指示数偏高，可降低分流器的阻值。如发现新表的指示数偏低，可增高分流器的阻值。如此反复对照调整，使新表与标准表的读数一致，即告成功。

2．电阻测量系的校准：可以用标准电阻来测量。如没有标准电阻，也可用准确的万用表核对过的电阻来校准。但每档都要准备三种不同阻值的作为标准的电阻。例如校准12欧中值的一档，必面准备一个12欧的电阻和一个约2—5欧及一个50—500欧的电阻。如测得的指示数偏高，要降低倍率电阻的阻值；偏低则要增加倍率电阻的阻值。

3. 电压测量系的校准：可以把新表与标准表并联，接上适当的电压来校准。但要注意直流档要用直流；交流档要用交流。如发现新表的指示数偏高，应增加倍率电阻的阻值来改正；偏低则要降低倍率电阻的阻值。

万用表上使用的电阻要求很准确，一般都用炭膜电阻。如遇阻值稍小于所需阻值，可用钢锉棱角将电阻原有的槽纹开长一些。如遇阻值高于所需值，可用溶剂（香蕉水或丙酮）洗去电阻表皮的漆，把一端的铜头向内移动。注意应将移动后的铜头装固，保持接触良好，否则就会使阻值变化，影响准确度。修改后的电阻一定要重新用化学漆涂过，以免受潮，改变阻值。

表盘可以用道林纸、卡片纸或钞票纸绘制。如能找到未曝光的印像纸，经过定影处理后应用，则更光洁。绘制时以表针长度为半径，画出最外面一个圆弧，然后依次减小半径，画四个同心圆弧。注意圆心应对准表针轴心。刻度先用硬铅笔划出，经过反复核对无误，然后再用色笔绘制。（康占元）
