在短波接收时，为了能补偿所接收无线电台电场强度的剧烈变化，希望接收机具有控制范围大的自动增益控制。为此通常采用有放大的自动增益控制（即将中频信号电压再度放大后经过整流取得自动增益控制电压）。为了实现这个目的，需要另加电子管。在这种情况下，自动增益控制电压的整流和信号的检波是另用两只二极管来完成的。但是，大家知道，二极管检波器加大了中频变压器输入回路的负载，因而使接收机总的选择性变坏。

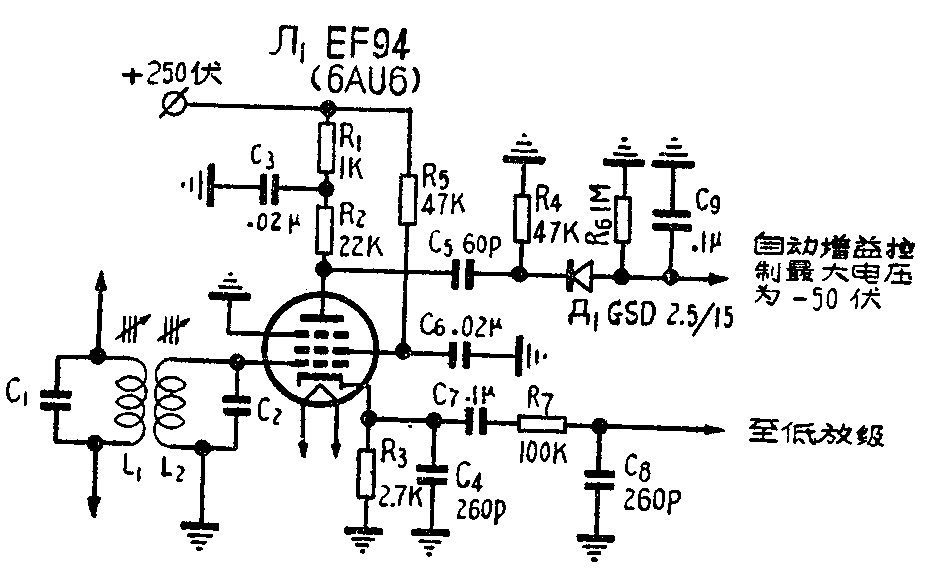

附图所示的线路在一个管子内就包括了检波级和自动增益控制所需的中频电压放大级。它采用了阴极检波，由于阴极检波器具有高输入阻抗，不会增加中频滤波器的负载，因而接收机总的选择性显著改善。
为了能够检波，电子管Л\(_{1}\)工作于特性曲线的底部弯曲部分。而为了得到使Л1管的工作点处于特性曲线的底部弯曲部分所需的偏压，在其阴极和地之间接有比较大的电阻R\(_{3}\)（2.7千欧），为了旁路中频电流，与R3并联接入了电容器C\(_{4}\)—260微微法。低频电压取自电子管的阴极，通过电容器C7和中频滤波器R\(_{8}\)C8加到低放级。Л\(_{1}\)管的帘栅极作为检波部分的屏极。
在Л\(_{1}\)管屏极上得到的被放大的中频电压被用来取得自动增益控制电压。电阻R4—4\(_{7}\)千欧决定自动增益控制电压的数值，而当使用其他类型二极管时，R4的数值应该用试验方法来选择。
Л\(_{1}\)管—EF94／6AU6可以用6Ж3П代换，而二极管Д1—GSD2.5／15可以用二极管Д2Д或Д2E代替。在装接线路时必需保持线路图中所示的二极管极性。如果线路自激，则需要增大电容器C4的电容。
这种阴极检波级不仅可以用于短波通信接收机，而且也可以用于广播收音机。电子束调谐指示管6E5C接到自动增益控制的输出端。（方文译自苏联“无线电”1963年第1期）
