电视的基本过程就是用传送电信号的方法来传送活动图像。电视摄像管把被摄图像自左而右、自上而下地逐点变成电信号,并传送给电视接收机。那么,电视接收机又是怎样显出图象的呢?

显象管中的电子束

在收音机里,我们用扬声器把音频电信号变成声音;在电视接收机里,我们是用电视显像管把图像电信号还原成原来的图像。电视显像管的工作原理,基本上和示波管一样。本文标题旁画出了它的外形图。它的外壳是玻璃的,内部抽成真空,管前平面部分就是用来显像的荧光屏幕。屏幕玻璃内壁涂着一层荧光物质,受到电子轰击时能发出光来。不同的荧光物质能发出不同颜色的光。在电视机中要发白光,用的是硫化锌与硫化镉的混合物。

图1
图1 🔍原图 (1074×503)

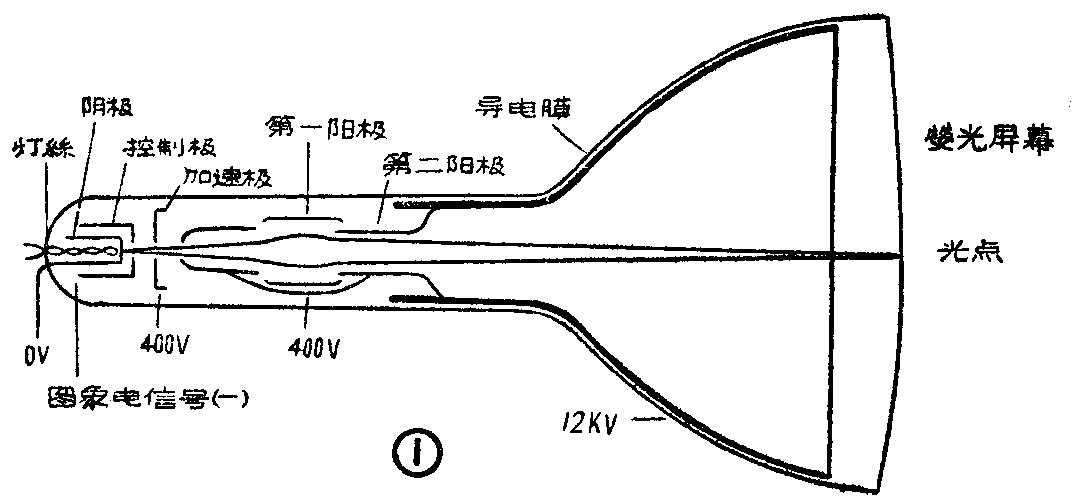

图1画出了显像管的剖面原理图。阴极、控制极、加速极、第一阳极和第二阳极构成了能发射高速电子束的电子枪。最左端的阴极由灯丝加热后,会发射出大量电子来。在阴极外面罩有一个带孔的金属圆筒,叫控制极。控制极的作用就像电子管的栅极,其上加有几十伏负电压,改变负电压的大小能控制从小孔飞出的电子的数目。图像电信号就加在这个电极上。控制极前面不远处的一个带孔金属圆片是加速极。上面加有几百伏正电压,对阴极发射出的负电子产生吸引力,使它们朝着加速极方向飞过来。加速极前面还有几个带孔金属简。直径较大的一个是第一阳极,上面也加有几百伏的正电压。直径较小的两个用导线连在一起,是第二阳极,它通过导电弹簧片与显像管漏斗形部分内壁的导电膜相连。在导电膜也即第二阳极上加有1万多伏的高电压,使飞向加速极的电子得到进一步的加速。同时,第二阳极与第一阳极间的电场对电子的运动发生影响,把电子会聚成束(聚焦)。高速的电子束轰击荧光屏,屏幕上就出现了一个光点(图1)。目前生产的新型电视显像管多用这种静电聚焦的办法,例如常见的35ЛК2Б、43ЛК2Б等型号。还有一种磁聚焦法,是利用套在管子尾部的聚焦线圈所产生的磁场来影响电子的运动,从而产生聚焦作用。磁聚焦的显像管的电子枪结构比较简单,没有加速极和第一阳极,只有第二阳极对电子起加速作用。比较老式的显像管,如40ЛК1Б等,多用这种办法。

扫描和光栅

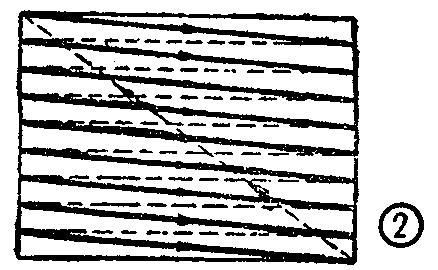

但是,仅仅在显像管屏幕上出现一个光点还不够。要显出图像来,首先要让光点按一定规律很快地在屏幕上移动,这就是电子束的扫描。目前广播电视都用直线扫描法(见图2)。电子射线在屏幕上以等速度从左向右扫过,这叫做行扫描。行扫描线并不是完全水平的,而是稍微向下倾斜。每扫完一行,电子束就突然水平地跳回左端,刚好处在前一行的下面,然后开始扫下一行。这样一行行从上到下的扫描,叫做帧扫描。扫描的行数很多,一般都是几百行(图2中为简明起死,只画出了9行),而且扫描速度极快,扫完这几百行,也就是扫完整个屏幕,只需要几十分之一秒的时间。因此,由于眼睛的惰性,以及荧光幕的“余辉”(电子束扫过幕上某一点时,亮点不是一下子消失,而是在很短的时间内逐渐消失),眼睛看到的就不是移动的光点,而是一帧光亮的面——“光栅”。电子射线在扫完一个光栅的最后一行时,立刻又跳回屏幕上端再顺序扫描第二个光栅。由于光栅很快地不断重复,一般每秒钟要重复几十次,所以人眼看到的光栅就是稳定的。在电视广播中,光栅是长方形的,宽度和高度之比为4:3。

图2
图2 🔍原图 (438×270)
图3
图3 🔍原图 (564×404)

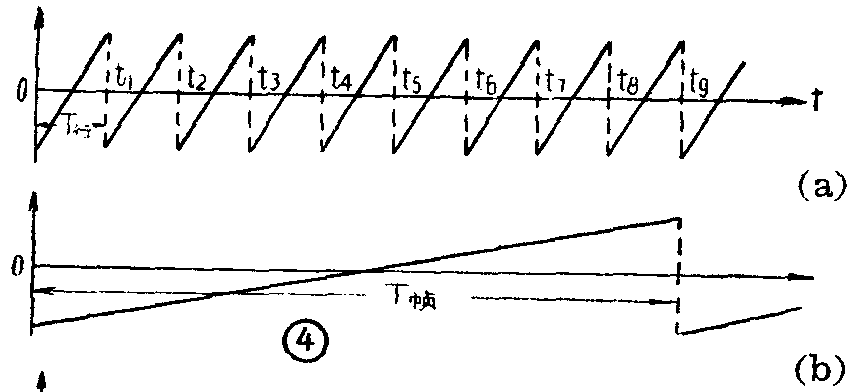

电视显像管中的扫描是靠管子颈部套着的偏转线圈来实现的。图3说明行偏转线圈对电子束的作用。这个线圈所产生的磁力线是垂直于水平面的。我们知道,运动电子通过与运动方向相垂直的磁场时,会改变原来的方向,在垂直于磁场的平面内偏转,偏转大小取决于磁场强弱。因此,如果行偏转线圈中的电流是交变的,那么所产生的磁场强度也随着变化,电子束就可以在荧光屏的水平方向上移动了。实际上,在行偏转线圈中流过的是如图4a所示的锯齿形电流。电流从负最大值起均匀增加,经过零点到达正最大值。与此相应,电子束从屏幕左端开始,等速地向右移动,经过中点到达右端,扫完一行。这一段时间是扫描正程。然后,电流很快的跳到负最大值,电子束也就很快的跳回屏幕左端,这一短暂时间是扫描逆程。此后,电流又始增长,使电子束扫描下一行。根据同样的道理,为了使电子束在垂直的(上下的)方向上移动,就需要在管子颈部套上一对和行偏转线圈相互垂直的帧偏转线圈(图5)。帧偏转线圈产生水平方向的磁场,因而可以使电子束在垂直的方向移动。帧偏转线圈中也通以锯齿形电流(图4b),因而能产生从上到下的帧扫描。不过这个锯齿形电流的周期要比行扫描锯齿电流的周期长得多。因为每扫过一行只希望电子束在屏幕上均匀向下移动一个很小距离。只是当电子束扫完屏幕上的所有各行,即扫完一帧以后,电子束才从屏幕的上端移到最下端,帧扫描锯齿电流的正程才告结束,然后电子束迅速地跳回屏幕上端再扫下一帧。

图4
图4 🔍原图 (862×392)
图5
图5 🔍原图 (618×347)

从光栅到图像

显像管光点亮度取决于第二阳极电压的大小和电子束的电流强度(束中的电子数)。在实际应用中,第二阳极电压是固定的,这时亮度就决定于电子束的电流强度了。这个电流强度是由控制极电压来控制的。由此可见,如果在控制极加的是固定的电压,那么,电子束的电流强度不变,因此,扫描出来的光栅各点亮度相同。但是,如果把电视接收机收到的图象电信号加在控制极上,那么,光栅中各点的亮度就受到图像电信号的控制,和原图像上各点的亮度相对应:原图像上的点较亮,光栅上的对应点也较亮;原图像上的点较暗,光栅上的对应点也较暗。这样就重新显出了原来的图像。

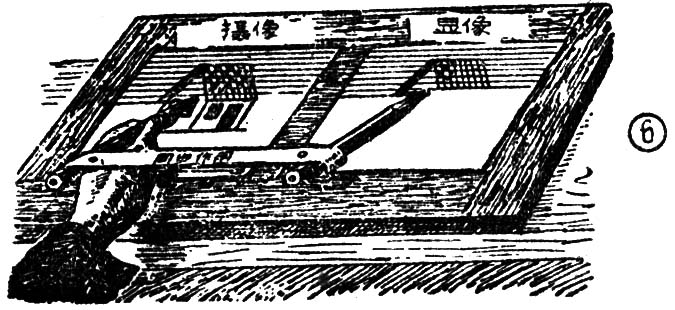

我们知道,图像电信号是由电视摄像管用同样的扫描方法产生的。为了正确的重显图像,显像管电子束的扫描必须和摄像管电子束的扫描完全一致。它们的每一帧、每一行都要同时开始,扫描的速度也要完全相同。摄像管中在扫第几行,显像管中也在扫第几行;摄像管中在扫那一个点子,显像管中也在扫位置完全对应的点子。或者说,摄像管中和显像管中的电子束运动应当是“同步”的。图6用一个最简单的比喻,来说明电子束的同步作用。

图6
图6 🔍原图 (675×310)

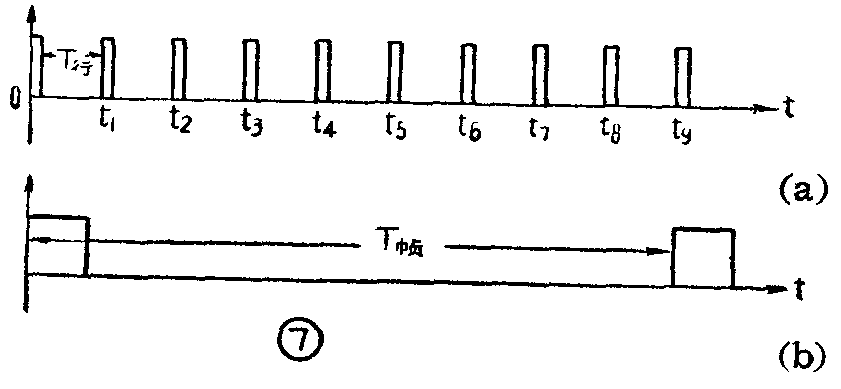

如何保证电子束的同步呢?最彻底的办法是在摄像管和显像管中用同一个扫描发生器。对广播电视来说,这是不可能的。不过,锯齿电流形状很简单。只要两个扫描发生器所产生的各个“锯齿”都从相同的瞬间开始(例如图4a中的0、t\(_{1}\)、t2……),那么,这两个锯齿波就是同步的了。在电视发射台中,有一个行同步信号发生器和一个帧同步信号发生器,分别发出一系列的脉冲。前者的脉冲重复频率等于行扫描周期T行(图7a),后者的重复频率等于帧扫描周期T帧(图7b)。这些脉冲一方面送到摄像机中,分别去控制行、帧扫描发生器各个“锯齿”开始的瞬间,另一方面,也和图像信号一起通过无线电波传送到电视接收机中,去分别控制接收机中的行、帧扫描发生器各个“锯齿”开始的瞬间。这样,摄像管和显像管中的电子束就得到了同步,显像管就能准确地重显所传送的图像了。(张家谋)
