这里介绍的微伏计，能测量500微伏至50伏的电压，频率范围为8赫～250千赫，可用来调整低频放大器、视频放大器。

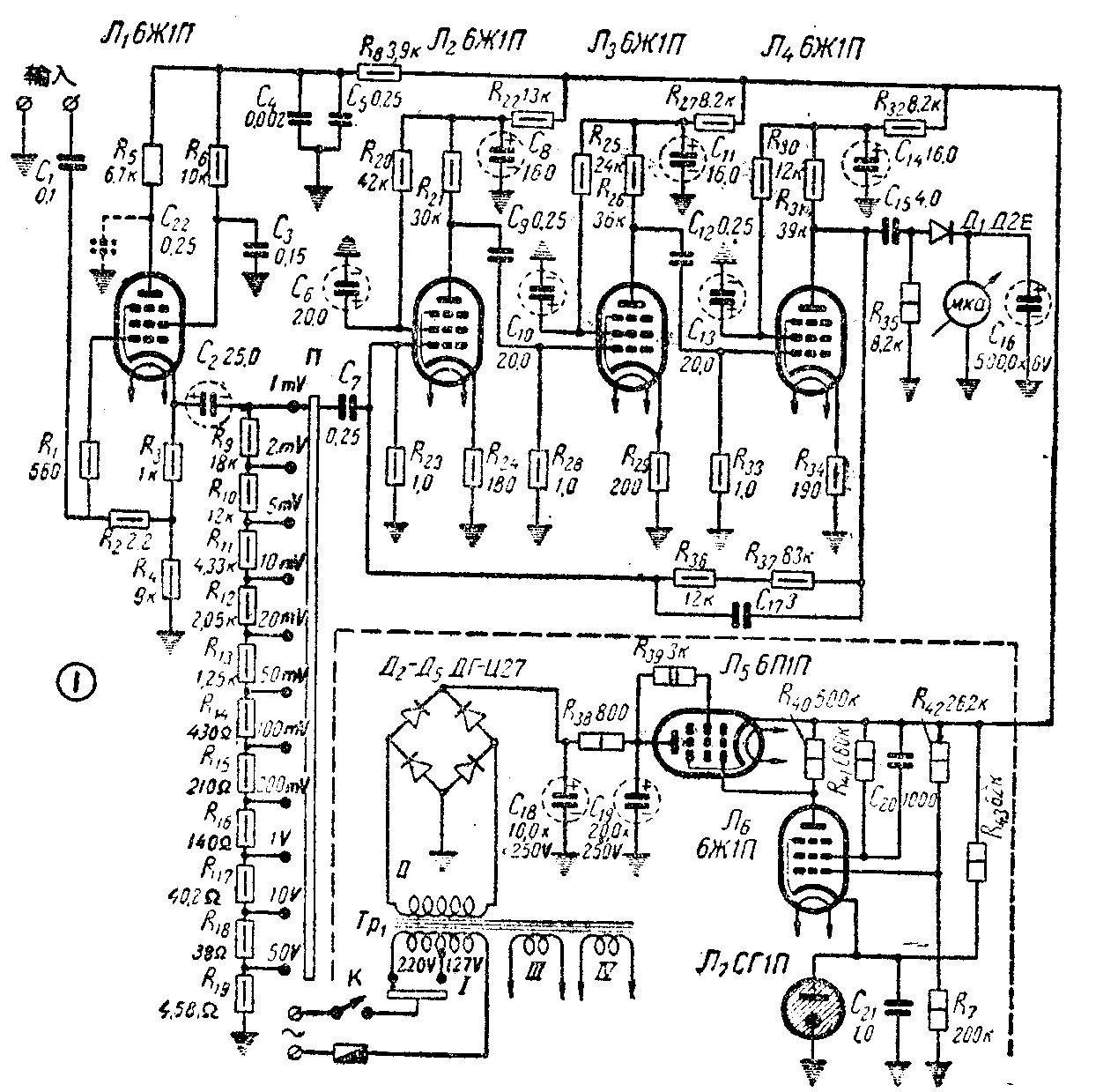

电路原理图示于图1。被测电压接至输入端，经隔直流电容器C\(_{1}\)加到阴极输出器（电子管Л1）的输入端。采用阴极输入器可以得到很高的输入阻抗，并且能得到很好的频率响应。以后，被测电压经电容器C\(_{2}\)加在由R9～R\(_{19}\)所组成的分压器上，再通过转换开关П、电容器C7加到Л\(_{2}\)的栅极。Л2、Л\(_{3}\)及Л4组成一个三级电压放大器。为了在较宽的频带内得到良好的频率响应，各放大级本身都加有电流负反馈（阴极电阻没有并联旁路电容器），并且还接入了从Л\(_{4}\)输出经R36R\(_{37}\)及C17至Л\(_{2}\)栅极的外部负反馈。放大后的被测电压经二极管Д1整流后，用一个微安表指出电压读数。
R\(_{9}\)～R19组成的分压器，用来改变测量量程。转动开关П,可得到以下几个量程：0～500微伏；0～1毫伏；0～2毫伏；0～5毫伏；0～10毫伏；0～20毫伏；0～50毫伏；0～100毫伏；0～200毫伏；0～1伏；0～10伏；0～50伏。
由于对电源电压的稳定性要求很高，所以采用Л\(_{5}\)、Л6和Л\(_{7}\)组成稳压电路。这部分电路的工作原理可参考本刊1962年第11期“稳压管的特性和使用”一文。

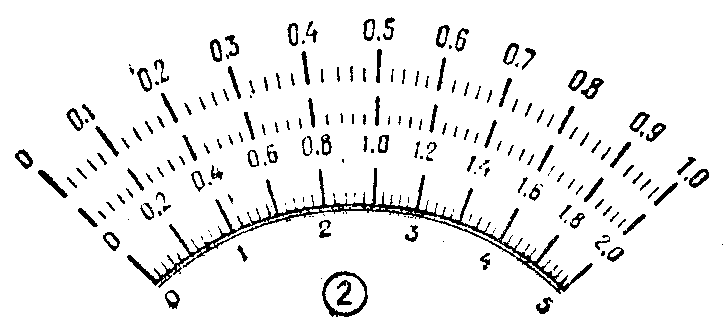

零件和结构 微安表可采用50微安的，也可以采用100微安的。用100微安的电表时，最小的量程从0～1毫伏开始。如果用50微安的电表，最小量程可从0～500微伏开始，表头刻度可参考图2绘制。图2中有三种刻度，最上面的一种，用于0～1毫伏；0～10毫伏；0～100毫伏；0～1伏；0～10伏。中间的一种，用于0～2毫伏；0～20毫伏；0～200毫伏。下面的一种，用于0～500微伏；0～5毫伏；0～500毫伏；0～50伏。
电子管6Ж1П型可用国产6J1型代替，6П1П型可用国产6P1型代替，CГ1П型可用国产WY1型代替。整流器也可用电子管（如6Z4）接成全波整流。电源变压器采用Щ－17型硅钢片铁心，横截面积为10.2平方厘米。绕组I用0.24毫米的漆包线绕760匝（127伏电源用），再用0.18毫米的漆包线绕650匝（220伏电源用）。绕组2用0.13毫米的漆包线绕1400匝。绕组Ⅲ和Ⅳ用0.48毫米的漆包线绕52匝。二极管Д\(_{1}\)用Д2E,应选频率特性较好的。
其它零件的数值规格已列于图1中，这里就不再说明了。

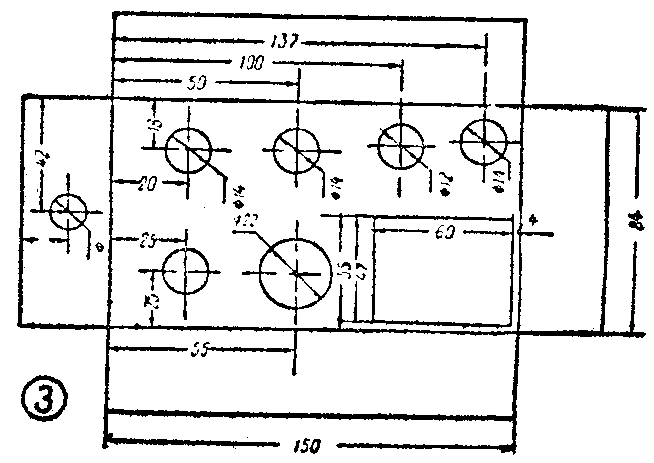

仪器用两个底板。第一个底板上安装整流器和稳压器（图3）。第二个底板上安装微伏计本身各个零件。为了避免各放大级相互交连，第二个底板分成四格，每格中装一个放大级。这样安装后，加上对电源进行良好的滤波，可以将杂音减到最小。
调整 检查接线无误后，插上电子管Л\(_{5}\)、Л6及Л\(_{7}\)，接通电源，再检查各管座电压是否有异常现象。如果无问题，则可插上其它电子管，调整刻度指示了。如果采用100微安的电表，那么在输入端接上一个1毫伏的已知电压，转换开关放在1毫伏处，调整R36及R\(_{37}\)的数值，使电表指针指在满刻度处，这样，0～1毫伏一档即调整好了。如果分压器各电阻的数值适当，那么其它各档的刻度也就能符合了。
如果采用50微安的电表，那么在分压器的R\(_{9}\)。上面应再加接一个5.12K的电阻R，C2的负极应接在R的上端。而转换开关П也应多一个接点，第一档改为0～500微伏。调整时输入500微伏标准电压，П放在第一档，调R\(_{36}\)、R37，使电表指针指在满刻度值。（袁仲明据苏联“无线电”1962年第8期编译）
